Комплекс лазерной резки AVANGARD 3015 1500x3000 с источником Raycus 3000Вт

Код товара: 676007

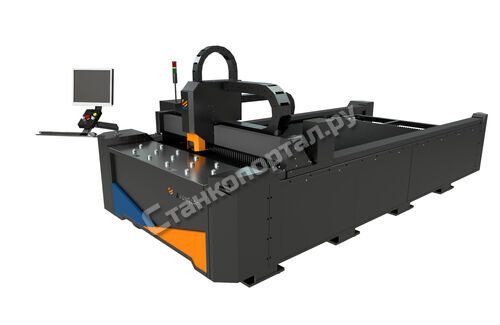

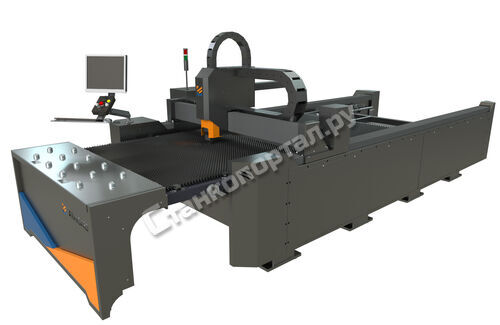

Станок лазерной резки AVANGARD 3015
Комплекс лазерной резки AVANGARD 3015
Код товара: 676007

Производитель: Россия

Страна: Россия

Гарантия: 24 мес.

Наличие: в наличии

Скачать прайс на расходники


Описание

Особенности станков лазерной резки серии Avangard:

  • Портал и станина с одинаковым коэффициентом линейного расширения;
  • Огнеупорная гофрозащита от брызг и окалины;
  • Широкоформатный экран стойки оператора 21";
  • Термообработанная станина со снятым напряжением;
  • Российское производство и сервис напрямую от производителя;
  • Современное, надежное и русифицированное ПО;
  • Надежная режущая голова с автофокусом от разработчиков ПО;
  • Возможность боковой загрузки листа (актуально при монтаже станка в стесненных условиях);

Комплектация

  • Станина - сварная фрезерованная, с термообработкой,
  • Лазерный источник: Raycus,
  • Привода: Nietz, координата X – 0.4 кВт, координата Y – 0.75 кВт (2 шт.), координата Z – 0.4 кВт,
  • Зубчатые рейки и шестерни: Purelogic или YYC, имеющие закалку, точность Q8,
  • Линейные направляющие: Hiwin с преднатягом,
  • Регулирование давление газа в автоматическом режиме: кислород, азот/воздух - вручную,
  • Выбор газов - вручную,
  • Режущая голова - A260E фирмы Au3Tech. Автофокус. Мощность - до 3 кВт.
  • Встроенный серво-усилитель,
  • Программное обеспечение - Au3Tech,
  • Экран стойки оператора 21",
  • Система охлаждения (Чиллер).

Технические характеристики

Размер стола, мм3000х1500
Перемещение оси X, мм1520
Перемещение оси Y3020
Лазерный источникRaycus
Мощность резки, кВт3
Точности позиционирования±0,05
Повторяемость позиционирования±0,025
Максимальная скорость резания, м/мин113
Вид приводакосозубая рейка и шестерня
Максимальное ускорение1,2G
Тип головыбесконтактная с автофокусом с сервоусилителем
Тип приводов по оси ZШВП
Чиллер охлажденияв наличии
Выкатная паллета (подвижный стол)опция

Лазеры серии AVANGARD 3015 с источником Raycus



Параметры резки комплекса лазерного раскроя с источником Raycus, мощностью 3000Вт*:

Низкоуглеродистые и нержавеющие стали:

Толщина металла, мм

Скорость резки, мм/мин

Чёрная сталь Нержавейка
0,5 40-60 40-60
0,8 35-45 35-45
1 32-40 30-40
2 16-18 15-18
3 3,8-4,5 7,0-8,0
4 3,2-4,0 5,0-6,0
5 2,8-3,5 2,5-3,0
6 2,5-3,0 1,6-2,0
8 1,8-2,3 0,8-1,0
10 1,2-1,6 0,5-0,6
12 1,0-1,2 -
14 0,8-1,0 -
16 0,7-0,9 -
18 0,65-0,8 -
20 0,5-0,65 -
22 - -

Цветные металлы:

 Толщина металла, мм

Скорость резки, мм/мин

Алюминий Латунь Медь
0,5 - - -
0,8 - - -
1 25-30 25-28 15-18
2 8,0-11 8,0-10 7,0-8,0
3 5,0-6,0 4,0-5,0 3,0-4,0
4 3,0-3,5 2,5-3,0 1,2-1,5
5 2,0-2,5 1,8-2,2 0,6-0,8
6 1,2-1,5 1,2-1,5 -
8 0,6-1,0 0,6-0,8 -
10 - - -
12 - - -
14 - - -
16 - - -
18 - - -
20 - - -
22 - - -



* данные параметры получены производителем в тестовой лаборатории. Параметры резки на реальном производстве зависят от множества факторов, таких, как чистота применяемых газов, настройки генератора, опыт оператора комплекса, и могут отличаться как в большую, так и в меньшую сторону.
