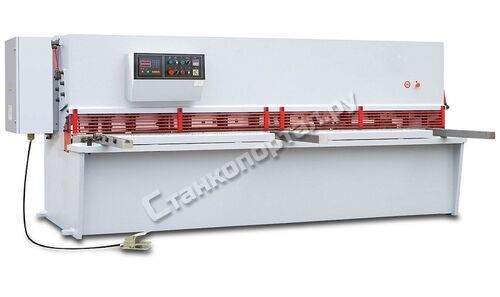

Гидравлическая гильотина Yawei SB-K

Код товара: 005442

Yawei SB-K
Yawei SB-K
Код товара: 005442

Производитель: Yawei

Страна:

Гарантия: 12 мес.

Наличие: 2-3 мес.


Описание

Ножницы предназначены для резки листового металла. Процесс резки гильотинными ножницами является наиболее производительным процессом по сравнению с другими разделительными операциями – резкой газом, пильными полотнами или дисками. Гидравлический привод ножниц и закаленные режущие ножи обеспечивают стабильный качественный рез. Современный дизайн оборудования, удобство в работе, пониженная шумность позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования. Предлагаемый ассортимент ножниц позволяет выбрать оборудование с широким спектром функциональных характеристик, в комплектации ножниц можно применять различные виды приспособлений для потребностей различного производства. Жесткая цельносварная конструкция гильотин призвана обеспечивать высокую точность и надежность оборудования при эксплуатации. Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется не по прямолинейной траектории, а по дуге (принцип качающейся балки), что по замыслу конструкторов должно обеспечивать высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.

  • Сварная конструкция рамы ножниц, прошедшая термическую обработку для снятия напряжений, имеет высокую жесткость и стабильность показателей;
  • У гильотин серия SB гидравлический привод осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу , что обеспечивает устойчивую и надежную работу, компактная и надежная гидравлическая станция расположена под рабочим столом;
  • Лезвия ножей установлены таким образом, чтобы добиться одинакового зазора на всей длине резки и получения ровного реза без заусенцев; компактное и быстрое регулирование зазора лезвий, значение зазора определяется по шкале и надежно фиксируется;
  • Перемещение заднего упора двигателем, индикация перемещения заднего упора, его точность и количество резов находятся на передней панели станка; опускание лезвия ножей может быть удобно и быстро переведено в ждущий режим;
  • Предварительный выбор режима единичных или непрерывных резов, предварительный выбор отрезаемого размера и скорости резки; передний стол с роликовыми опорами для исключения царапин на исходном листовом металле;
  • Гидравлические прижимы листа имеют полиуретановое покрытие, чтобы избежать отпечатков прижимов на мягком материале;- лампа подсветки реза для позиционирования отрезаемого материала по отбрасываемой тени;
  • Защитный экран рабочей зоны с электрическим размыкателем, чтобы гарантировать безопасность работ на станке; возможно оснащение световыми и лазерными защитными экранами;
  • Настройка длины резания для уменьшения длины рабочего хода и увеличения производительности;
  • Современный дизайн оборудования, удобство в работе, пониженная шумность, надёжная система безопасности, отвечающая требованиям ISO, позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.

Контроллер ESTUN E20

  • Отображение в двух 6-ти разрядных индикаторах
  • Отображение положения заднего упора, с точностью 0,1мм
  • Внутреннее реле времени
  • Выбор системы измерения дюйма/мм
  • Запоминание положения заднего упора, до 20 позиций

Опции

  • Изменение ЧПУ на DAC310 Delem
  • Автоматическая установка зазора
  • Автоматический выбор усилия и скорости реза
  • Передний упор для резки под углом
  • Увеличенный передний рабочий стол (1500;2000;3000)
  • Пневматическая поддержка листа
  • Эвакуатор деталей
  • Комбинация пневматической поддержки листа с эвакуатором деталей
  • Автоматический стол подачи листа L=2500
  • Запасные ножи
  • Ножи для резки нержавеющей стали, материал Cr12MoV
  • Система безопасности с фотоэлементами по стандартам безопасности СЕ

Комплектация

  • Гидравлическая система Rexroth, (Германия)
  • масляной насос SUMITOMO, (Япония)
  • Управление ESTUN E20
  • Регулировка зазора ручная
  • Теневая подсветка линии реза
  • Рабочий стол с шариками
  • Передние поддерживающие опоры (min 3 шт) L=800
  • Боковая линейка для ручной обработки L=800
  • Привод заднего упора ШВП от привода серводвигателя
  • Управление задним упором ЧПУ ± 0,1 мм
  • Автоматический подъем заднего упора
  • Функция отхода заднего упора во время реза
  • Защитные барьеры с электронным ограничением доступа в опасную зону с задней стороны станка, защитные решетки, закрывающие прижимные цилиндры
  • Дистанционная педаль управления
  • Набор режущего инструмента (верхний и нижний) материал 6CrW2Si
  • Станок окрашен полиуретановой краской
  • Шестигранный гаечный ключ для смены ножей
  • Руководство по эксп
  • CE исполнение

Технические характеристики

Максимальная толщина разрезаемого металла, мм6-20
Максимальная рабочая длина резки, мм2500-4000
Глубина подачи материала, мм600-800
Количество резов, 1/мин6-18
Масляный бак, л250-520
Мощность двигателя, кВт11-30
Масса (нетто), кг3300-18500

Модельный ряд

НаименованиеМаксимальная рабочая длина резки, ммРезка, ммНаличиеЦена
Гидравлическая гильотина Yawei SB2500-40004-20 2-3 мес. Запросить цену
Гидравлическая гильотина Yawei SB-K2500-40006-20 2-3 мес. Запросить цену
