Электромеханические вальцовочные станки Metalmaster ESR 1325

Описание

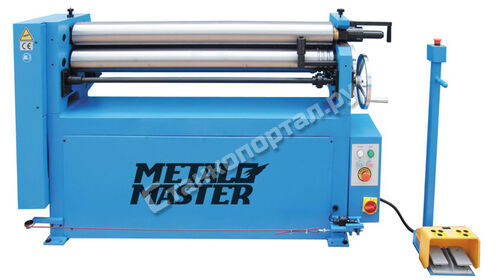

Трехвалковые электромеханические вальцы MetalMaster ESR 1325 предназначены для изготовления цилиндрических обечаек, дугообразных элементов, правки плоских заготовок.

Вальцовочная машина предназначена для изготовления желобов и труб из листового материала, имеет два приводных вала, один из которых откидной, для легкого снятия готовых изделий.

Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы. Каретка заднего, подвижного вала оборудована шкалой для удобства работы. Ножная педаль с ручкой для переноски и кнопкой «аварийный стоп» служит для включения вращения валов в прямом и обратном направлениях.

Дополнительная кнопка «аварийный стоп» расположена на передней поверхности электрического шкафа. Там же находится основной выключатель и кнопки включения/выключения машины, а так же индикатор сети и индикатор «работа». Спереди, внизу на станине установлен тросовый выключатель для аварийной остановки валов. Слева, под защитным кожухом находится цепная передача и шестеренный механизм привода валов.

Вальцы MetalMaster ESR 1315 поставляются на жесткой стальной сварной опоре, оснащенной пластинами для закрепления станка в пол. Вращение валов осуществляется электродвигателем посредством цепной передачи.

Чугунная станина определяет высокую точность и долговечность станка. Валы изготовлены из высококачественной стали. Зажим листа между приводными валами осуществляется вручную. Также вручную подается вал, формирующий радиусный изгиб заготовки.

На валке предусмотрены пазы для изгиба прутка. Верхний вал оборудован простой замковой системой и может отводиться в сторону для извлечения готового изделия.

Управление вращением вальцов может осуществляться как с панели, расположенной на станине станка, так и при помощи переносного ножного выключателя.
