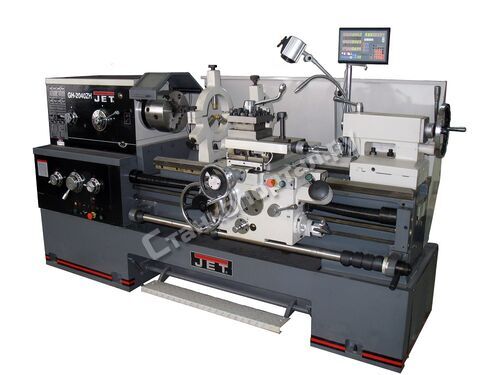

Универсально токарно-винторезный станок JET GH-2080ZH DRO

Код товара: 005583

JET GH-2080ZH DRO
Код товара: 005583

Производитель: Jet

Страна: КНР

Гарантия: 12 мес.

Уточнить наличие

Описание

  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Передняя бабка с электромагнитной муфтой
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Диапазон частот вращения шпинделя от 9 до 1600 об/мин
  • Съемный мостик станины, gap
  • Коробка передач позволяет нарезать резьбу без замены шестерен
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками

Технические характеристики

Модель

GH-2040ZH DRO

GH-2060ZH DRO

GH-2080ZH DRO

GH-20120ZH DRO

Диаметр обточки над станиной

500 мм

500 мм

500 мм

500 мм

Макс. диаметр вращения (съёмный мостик)

720 мм

720 мм

720 мм

720 мм

Диаметр обточки над поперечным суппортом

310 мм

310 мм

310 мм

310 мм

Длина съёмного мостика

240 мм

240 мм

240 мм

240 мм

Расстояние между центрами

1015 мм

1525 мм

2030 мм

3050 мм

Частота вращения шпинделя, 24

9 - 1600 об/мин

9 - 1600 об/мин

9 - 1600 об/мин

9 - 1600 об/мин

Конус шпинделя

МK-7

МK-7

МK-7

МK-7

Присоединение шпинделя, Саmlоск

D1-8 (DIN 55029)

D1-8 (DIN 55029)

D1-8 (DIN 55029)

D1-8 (DIN 55029)

Проходное отверстие шпинделя

80 мм

80 мм

80 мм

80 мм

Продольная подача, 122

0,063 - 6,43 мм/об

0,063 - 6,43 мм/об

0,063 - 6,43 мм/об

0,063 - 6,43 мм/об

Поперечная подача, 122

0,027 - 2,73 мм/об

0,027 - 2,73 мм/об

0,027 - 2,73 мм/об

0,027 - 2,73 мм/об

Метрическая резьба, 46

1 - 224 мм

1 - 224 мм

1 - 224 мм

1 - 224 мм

Дюймовая резьба, 46

28'' - 1/8'' TPI

28'' - 1/8'' TPI

28'' - 1/8'' TPI

28'' - 1/8'' TPI

Модульная резьба, 42

0,5 - 112 МP

0,5 - 112 МP

0,5 - 112 МP

0,5 - 112 МP

Питчевая резьба, 45

56 - 4 DP

56 - 4 DP

56 - 4 DP

56 - 4 DP

Шаг ходового винта

12 мм

12 мм

12 м

12 мм

Макс. размер резца

25 х 25 мм

25 х 25 мм

25 х 25 мм

25 х 25 мм

Ход поперечного суппорта

310 мм

310 мм

310 мм

310 мм

Ход верхнего суппорта

145 мм

145 мм

145 мм

145 мм

Ускоренное перемещение продольного суппорта

4,5 м/мин

4,5 м/мин

4,5 м/мин

4,5 м/мин

Ускоренное перемещение поперечного суппорта

2,0 м/мин

2,0 м/мин

2,0 м/мин

2,0 м/мин

Пиноль задней бабки

МК-5

МК-5

МК-5

МК-5

Ход пиноли задней бабки

150 мм

150 мм

150 мм

150 мм

Рабочий диаметр неподвижного люнета

50 - 210 мм

50 - 210 мм

50 - 210 мм

50 - 210 мм

Рабочий диаметр подвижного люнета

20 - 110 мм

20 - 110 мм

20 - 110 мм

20 - 110 мм

Расстояние между направляющими

405 мм

405 мм

405 мм

405 мм

Выходная мощность

7,5 кВт/S1 100%

7,5 кВт/S1 100%

7,5 кВт/S1 100%

7,5 кВт/S1 100%

Потребляемая мощность

12,0 кВт/S6 40%

12,0 кВт/S6 40%

12,0 кВт/S6 40%

12,0 кВт/S6 40%

Габаритные размеры (ДхШхВ)

2480 х 1280 х 1410 мм

2980 х 1280 х 1410 мм

3480 х 1280 х 1410 мм

4500 х 1280 х 1410 мм

Масса

2750 кг

3000 кг

3250 кг

4000 кг
