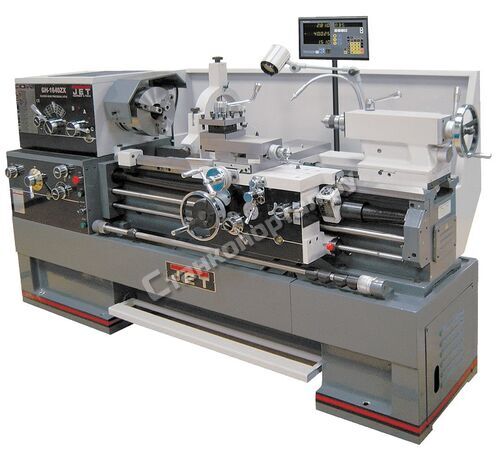

Универсально токарно-винторезный станок JET GH-1860ZX DRO

Код товара: 005578

JET GH-1860ZX DRO
Код товара: 005578

Производитель: Jet

Страна: КНР

Гарантия: 12 мес.

Уточнить наличие

Описание

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Съемный мостик станины, gap
  • Коробка передач позволяет нарезать резьбу без замены шестерен
  • Автоматическая подача продольного и поперечного суппорта
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками
  • Ускоренное продольное перемещение суппорта для моделей с RFS

Технические характеристики

Модель

GH-1640ZX DRO

GH-1840ZX DRO

GH-1860ZX DRO RFS

GH-1880ZX DRO RFS

GH-2280ZX DRO RFS

Диаметр обточки над станиной

406 мм

460 мм

460 мм

460 мм

560 мм

Макс. диаметр вращения, gap (съёмный мостик)

657 мм

698 мм

698 мм

698 мм

775 мм

Диаметр обточки над поперечным суппортом

254 мм

280 мм

280 мм

280 мм

350 мм

Длина съёмного мостика

310 мм

310 мм

310 мм

310 мм

310 мм

Расстояние между центрами

1015 мм

1015 мм

1524 мм

2032 мм

2032 мм

Частота вращения шпинделя, 12

25 - 1800 об/мин

25 - 1800 об/мин

25 - 1800 об/мин

25 - 1800 об/мин

25 - 1800 об/мин

Конус шпинделя

МK-7 (МK-5)

МK-7 (МK-5)

МK-7 (МK-5)

МK-7 (МK-5)

МK-7 (МK-5)

Присоединение шпинделя, Саmlоск

D1-8 (DIN 55029)

D1-8 (DIN 55029)

D1-8 (DIN 55029)

D1-8 (DIN 55029)

D1-8 (DIN 55029)

Проходное отверстие шпинделя

80 мм

80 мм

80 мм

80 мм

80 мм

Продольная подача, 122

0,038 - 2,3 мм/об

0,038 - 2,3 мм/об

0,038 - 2,3 мм/об

0,038 - 2,3 мм/об

0,038 - 2,3 мм/об

Поперечная подача, 122

0,015 - 0,9 мм/об

0,015 - 0,9 мм/об

0,015 - 0,9 мм/об

0,015 - 0,9 мм/об

0,015 - 0,9 мм/об

Метрическая резьба, 24

0,5 - 20 мм

0,5 - 20 мм

0,5 - 20 мм

0,5 - 20 мм

0,5 - 20 мм

Дюймовая резьба, 61

72" - 1 5/8" TPI

72" - 1 5/8" TPI

72" - 1 5/8" TPI

72" - 1 5/8" TPI

72" - 1 5/8" TPI

Модульная резьба, 20

0,25 - 10 МP

0,25 - 10 МP

0,25 - 10 МP

0,25 - 10 МP

0,25 - 10 МP

Питчевая резьба, 45

96 - 3 1/4 DP

96 - 3 1/4 DP

96 - 3 1/4 DP

96 - 3 1/4 DP

96 - 3 1/4 DP

Макс. размер резца

25 х 25 мм

25 х 25 мм

25 х 25 мм

25 х 25 мм

25 х 25 мм

Ход поперечного суппорта

228 мм

228 мм

228 мм

228 мм

280 мм

Ход верхнего суппорта

130 мм

130 мм

130 мм

130 мм

130 мм

Ускоренное продольное перемещение суппорта (RFS)

-

-

5 м/мин

5 м/мин

5 м/мин

Пиноль задней бабки

МК-4

МК-5

МК-5

МК-5

МК-5

Ход пиноли задней бабки

124 мм

124 мм

124 мм

124 мм

124 мм

Рабочий Ø неподвижного люнета

12 - 178 мм

12 - 178 мм

12 - 178 мм

12 - 178 мм

12 - 178 мм

Рабочий Ø подвижного люнета

15 - 90 мм

15 - 90 мм

15 - 90 мм

15 - 90 мм

15 - 90 мм

Расстояние между направляющими

340 мм

340 мм

340 мм

340 мм

340 мм

Выходная мощность

5,6 кВт/S1 100%

5,6 кВт/S1 100%

5,6 кВт/S1 100%

5,6 кВт/S1 100%

7,5 кВт/S1 100%

Потребляемая мощность

8,8 кВт/S6 40%

8,8 кВт/S6 40%

8,8 кВт/S6 40%

8,8 кВт/S6 40%

11,7 кВт/S6 40%

Габаритные размеры (ДхШхВ)

2462 х 1016 х 1220 мм

2462 х 1016 х 1241 мм

2960 х 1016 х 1241 мм

3458 х 1016 х 1241 мм

3320 х 1040 х 1400 мм

Масса

2120 кг

2267 кг

2628 кг

2989 КГ

3100 кг
