Модель |

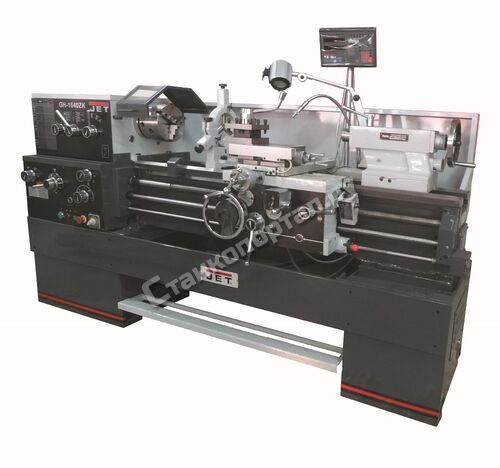

GH-1640ZK |
|
Диаметр обточки над станиной / gap |
400 мм (590 мм) |
|
Диаметр обточки над поперечным суппортом |
250 мм |
|
Расстояние между центрами |
1000 мм |
|
Длина съёмного мостика gap |
270 мм |
|
Частота вращения шпинделя, 12 |
42-1800 об/мин |
|
Конус шпинделя |
Mk-6 |
|
Присоединение шпинделя |
D1-6 |
|
Проходное отверстие шпинделя |
51 мм |
|
Максимальный размер инструмента |
25 х 25 мм |
|
Ход продольного суппорта |
915 мм |
|
Ход поперечного суппорта |
228 мм |
|
Ход дополнительного суппорта |
130 мм |
|
Продольная подача, 122 |
0,04-2,46 мм/об |
|
Поперечная подача, 122 |
0,03-0,93 мм/об |
|
Метрическая резьба, 24 |
0,5-20 мм |
|
Дюймовая резьба, 61 |
1-5/8-72 TPI |
|
Модульная резьба, 20 |
0,25-10 МР |
|
Питчевая резьба, 45 |
3 1/4-96 DP |
|
Шаг винта |
6 мм |
|
Диапазон неподвижного люнета |
10-100 мм |
|
Диапазон подвижного люнета |
12-80 мм |
|
Конус пиноли задней бабки |
Мk-4 |
|
Ход пиноли задней бабки |
150 мм |
|
Расстояние между направляющими |
310 мм |
|
Объем бака СОЖ, примерно |
18 л |
|
Мощность насоса СОЖ |
0,09 кВт |
|
Выходная мощность |
3,75 кВт/S1 100% |
|
Входная мощность |
5,6 кВт/S6 40% |
|
Габаритные размеры (ДхШхВ) |
2310 х 1070 х 1245 мм |
|
Масса |
1648 кг |
