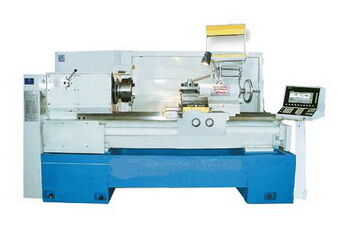

Токарный станок Б16Д25Ф3-01 с ЧПУ

Код товара: 005603

Б16Д25Ф3-01
Код товара: 005603

Производитель: Россия

Страна: Россия

Гарантия: 12 мес.

Уточнить наличие

Описание

Система ЧПУ

  • память ЧПУ для программ пользователя 256 кВ
  • максимально осей/шпинделей 4/1
  • RS–232 С последовательный интерфрейс 1
  • инкрементальный датчик sin/cos 4
  • разрешение системы ЧПУ 0,1 мм
  • электронных маховичков 3
  • линейно–интерполируемых осей макс. 3
  • круговая и винтовая интерполяция
  • смещение инструмента
  • смещение нуля
  • компенсация люфта
  • компенсация ошибок хода винта
  • компенсация ошибок измерительной системы.

Технические характеристики

Наибольшая длина обрабатываемой заготовки мм 900 1400
Наибольший Ø устанавливаемой заготовки над станиной/над суппортом, не более мм 320/200 320/200
Пределы частот вращения шпинделя об./мин. 8 - 2500
Пределы частот вращения шпинделя в трех переключаемых вручную диапазонах об./мин. I/II/III 8 – 239/26 – 744/84 - 2500
Диапазон рабочих подач суппорта продольных/поперечных мм/мин. 2-200
Максимальная подача, поперечная/продольная м/мин. 6/8
Длина мм 2880 3380
Ширина мм 1700 1700
Вес Б16Д25Ф3 станка кг 2980 3480
Асинхронный электродвигатель 1FK7
Мощность главного привода кВт 11
Наибольший крутящий момент на шпинделе станка, не менее Нм (кг) 1000
Максимальная скорость рабочей подачи:
- продольной ось Z мм/мин. 10000
- поперечной ось X 7000
Наибольшее усилие продольной подачи Н (кг) 10000 (1000)
Количество ступеней частот вращения   3
Синхронные двигатели 1FT5/1FT6
Крутящий момент Нм 25/18
Усилие подачи, поперечной/продольной кН 4,0 - 6,3
Нарезка резьб   Метрические, модульные, дюймовые, питчевые
Конец шпинделя фланцевый по ГОСТ 112593-93   6
Инструментальный конус в шпинделе по ГОСТ 25557-82   Метр 80
Диаметр цилиндрического отверстия в шпинделе мм 63
Наибольшая высота резца, устанавливаемого в резцедержателе мм 25
Число позиций инструментальной головки   6 (по заказу)
Инструментальный конус задней бабки по ГОСТ 13214-79   Морзе 5
Род тока питающей сети   Переменный трехфазный
Частота тока Гц 50
Напряжение В 380
Количество электродвигателей на станке   60
Электродвигатель главного движения: мощность, кВт/частота вращения мин.-1 11/2000-5500
Электродвигатель станции смазки каретки: мощность, кВт/частота вращения мин.-1 0,18/1400
Электродвигатель станции смазки шпиндельной бабки: мощность, кВт/частота вращения мин.-1 0,27/1450
Электродвигатель насоса охлаждения: мощность, кВт/частота вращения/подача насоса мин.-1, л/мин. 0,12/2500/22
Электродвигатель привода подач:
- продольный крутящий момент, Нм (кгм)/частота вращения мин.-1 12/3000
- поперечный крутящий момент, Нм (кгм)/частота вращения 18/3000
Суммарная мощность всех электродвигателей кВт 23
