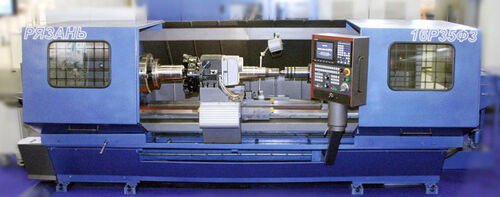

Токарный станок 16Р35Ф3 с ЧПУ

Описание

ОСОБЕННОСТИ ТОКАРНОГО СТАНКА 16Р35 Ф3

• Компоновка станка 16Р35Ф3 позволяет вести обработку как на силовых, так и на скоростных режимах, используя все виды современного инструмента.
• Станина коробчатой формы шириной постели 500 мм и двумя закаленными призматическими направляющими для каретки, обеспечивающие ее минимальную переориентацию. Допустимое максимальное усилие резания Pz на станке составляет 15 кН.
• Передняя бабка, жестко смонтированная на головной части станины, имеет диаметр внутреннего отверстия в шпинделе 120 мм, что позволяет использовать станок для обработки труб НКТ и изделий из прутковых заготовок. В качестве зажимного устройства на левом конце шпинделя, в данном случае, устанавливается цанговый патрон. Передача вращения от двигателя главного привода на шпиндель осуществляется через вынесенный двухступенчатый редуктор с диапазонами передачи 1:1 и 1:5. Кинематика главного привода обеспечивает получение крутящего момента на шпинделе до 1900 Нм. Вынесенный редуктор исключает распространение выделяемого тепла на переднюю бабку.
• Пиноль задней бабки диаметром 120 мм допускает установку вращающихся центров с конусом Морзе 5 или Морзе 6 и обрабатывать деталь массой до 3500 кг.
• Суппортной узел станка базируется на станине по двум призмам. Направляющие каретки и поперечной ползушки армированы антифрикционными планками, позволяющими получить минимальную минутную подачу до 0,4...0,5 мм/мин, обеспечивающие точность и шероховатость до 1,25...1,0 нм. При необходимости эти параметры могут быть улучшены за счет установки высокоточных шпиндельных подшипников и комплексной специальной сборки суппортного узла. Смазка суппортной группы осуществляется от автоматической станции дозаторной смазки.
• В станке 16Р35Ф3 в наибольшей степени реализованы и использованы многолетними годами наработанные и проверенные конструктивны со станков 1М63, 1Н65, 16М30Ф3, а именно:
  • в передней и задней опорах шпинделя передней бабки установлены подшипники с регулируемым натягом и отжимом;
  • трехпризменная закаленная станина (HRС > 44);
  • армирование антифрикционными материалом направляющих каретки и суппорта;
  • прямоугольные направляющие для поперечной ползушки;
  • мощная задняя бабка, равноценная по жесткости передней бабке, что обеспечивает условие получения качественной обработки, как у передней, так и у задней бабки;
  • хороший сход стружки через свободные люки станины;
  • станок прост при ремонте и обслуживании.
• Станок оснащен надежным устройством ЧПУ и приводами подач от лучших иностранных производителей

Опции

• Люнет неподвижный диам. 20-160 мм
• Центр вращающийся в пиноль задней бабки
• Второй патрон для трубного исполнения
• Круговая шпиндельная ось "С" с 8-ми позиционной револьверной головкой и вращением инструмента
• 8-ми позиционная револьверная головка с горизонтальной осью
• Комплект инструментальных блоков по согласованию с Заказчиком
• Механизированная задняя бабка
• 3-х кулачковый механизированный патрон диам. 400 мм
• Стойка под расточную борштангу
• Расточная борштанга
• Оперативный переносной пульт управления
• Кабинетное ограждение
• Транспортер стружки
• Комплект виброопор
• УЧПУ и комплектные привода фирм: SIEMENS, FANUC, FAGOR, HEIDENHAIN, GSK, KND

Комплектация

• 3-х кулачковый самоцентр. патрон диам. 400 мм;
• 4-х позиционная автоматическая револьверная головка с вертикальной осью;
• УЧПУ и комплектные привода фирмы "MITSUBISHI"
• Межцентровое расстояние 2000 мм
• Межцентровое расстояние 3000 мм
