| Максимальный диаметр устанавливаемого изделия по станине |
660 мм |
| Максимальный диаметр устанавливаемого изделия по фартуку |
440 мм |
| Максимальный диаметр устанавливаемого изделия в выемке |
900 мм |
| Действительная длина выемки до передней бабки |
250мм |
| Высота до центра шпинделя |
330 мм |
| Расстояние между центрами |
1 500 мм |
| Ширина выемки |
400 мм |
| Максимальный размер хвостовика режущего инструмента (Ш Х В) |
25х25 мм |
| Максимальное перемещение поперечных салазок |
368 мм |
| Максимальное перемещение верхних салазок |
230 мм |
| |
|
| Основные характеристики шпинделя |
|
| Диаметр осевого отверстия шпинделя |
105 мм |
| Тип соединения шпиндельной головки |
D1-8 |
| Диаметр конусной переходной втулки шпинделя |
113 мм (1:20)/ MT5 |
| Кол-во скоростей шпинделя |
16 |
| Диапазон частоты вращения шпинделя |
25-1 600 об./мин. |
| |
|
| Нарезаемая резьба, таблица подач и тип подач |
|
| Диаметр большого винта |
40 мм Х 2 нитки на дюйм или 40 мм Х 12 мм |
| Диапазон и тип дюймовой резьбы |
7/16~80 ниток на дюйм (54 типа) |
| Диапазон и тип метрической резьбы |
0,45~120 мм (54 типа) |
| Диапазон и тип диаметрального шага |
7/8~160DP (42 типа) |
| Диапазон и тип модульной резьбы |
0,25~60MP (46 типов) |
| Метрическая продольная подача шпинделя на один оборот |
0,044~1,48 мм/об. (25 типов) |
| Дюймовая продольная подача шпинделя на один оборот |
0,0016498~0,05497 дюйма/об.(25 типов) |
| Метрическая поперечная подача шпинделя на один оборот |
0,022~0,74 мм/об. (25 типов) |
| Дюймовая поперечная подача шпинделя на один оборот |
0,0008326~0,02774 дюйма/об.(25 типов) |
| |
|

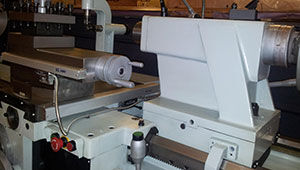

| Характеристики задней бабки токарного станка |
|
| Перемещение пиноли задней бабки |
235 мм |
| Диаметр пиноли задней бабки |
90 мм |
| Внутренний конус пиноли задней бабки |
МТ5 |
| |
|
| Размеры двигателя токарного станка |
|
| Мощность главного двигателя |
7,5 кВт |
| Мощность охлаждающего насоса |
0,09 кВт |
| Масса и размеры токарного станка |
|
| Габаритные размеры (Д Х Ш Х В) |
3210х1230х1600 мм |
| Размеры упаковки (Д Х Ш Х В) |
3240х1140х1840 мм |
| Масса нетто токарного станка |
3 065 кг |
| Масса брутто токарного станка |
3 535 кг |
