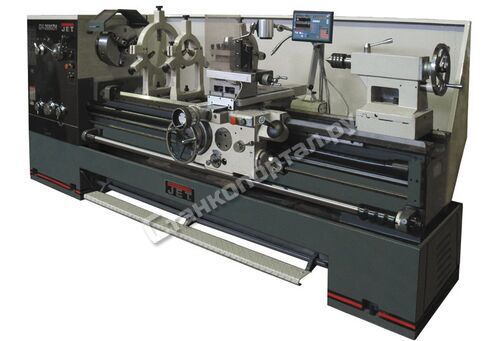

Универсально токарно-винторезный станок JET GH-2660ZH DRO

Код товара: 002677

JET GH-2660ZH DRO
Код товара: 002677

Производитель: Jet

Страна: КНР

Гарантия: 12 мес.

Уточнить наличие

Описание

  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Передняя бабка с электромагнитной муфтой
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Съемный мостик станины, gap
  • Коробка передач позволяет нарезать резьбу без замены шестерен
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками

Технические характеристики

Модель

GH-2640ZH DRO

GH-2660ZH DRO

GH-2680ZH DRO

GH-26120ZH DRO

Диаметр обточки над станиной

660 мм

660 мм

660 мм

660 мм

Макс. диаметр вращения gap (съёмный мостик)

870 мм

870 мм

870 мм

870 мм

Диаметр обточки над поперечным суппортом

420 мм

420 мм

420 мм

420 мм

Длина съёмного мостика

240 мм

240 мм

240 мм

240 мм

Расстояние между центрами

1015 мм

1525 мм

2030 мм

3050 мм

Частота вращения шпинделя, 12

36 - 1600 об/мин

36 - 1600 об/мин

36 - 1600 об/мин

36 - 1600 об/мин

Конус шпинделя

Ø113 мм 1:20

Ø113 мм 1:20

Ø113 мм 1:20

Ø113 мм 1:20

Присоединение шпинделя, Саmlоск

D1-8 (DIN 55029)

D1-8 (DIN 55029)

D1-8 (DIN 55029)

D1-8 (DIN 55029)

Проходное отверстие шпинделя

105 мм

105 мм

105 мм

105 мм

Продольная подача

0,063 - 2,25 мм/об

0,063 - 2,25 мм/об

0,063 - 2,25 мм/об

0,063 - 2,25 мм/об

Поперечная подача

0,027 - 1,07 мм/об

0,027 - 1,07 мм/об

0,027 - 1,07 мм/об

0,027 - 1,07 мм/об

Метрическая резьба, 22

1 - 14 мм

1 - 14 мм

1 - 14 мм

1 - 14 мм

Дюймовая резьба, 25

28'' - 2'' TPI

28'' - 2'' TPI

28'' - 2'' TPI

28'' - 2'' TPI

Модульная резьба, 18

0,5 - 7 МP

0,5 - 7 МP

0,5 - 7 МP

0,5 - 7 МP

Питчевая резьба, 24

56 - 4 DP

56 - 4 DP

56 - 4 DP

56 - 4 DP

Макс. размер резца

25 х 25 мм

25 х 25 мм

25 х 25 мм

25 х 25 мм

Ход поперечного суппорта

310 мм

310 мм

310 мм

310 мм

Ход верхнего суппорта

145 мм

145 мм

145 мм

145 мм

Ускоренное перемещение продольного суппорта

4,5 м/мин

4,5 м/мин

4,5 м/мин

4,5 м/мин

Ускоренное перемещение поперечного суппорта

2,0 м/мин

2,0 м/мин

2,0 м/мин

2,0 м/мин

Пиноль задней бабки

МК-5

МК-5

МК-5

МК-5

Ход пиноли задней бабки

150 мм

150 мм

150 мм

150 мм

Рабочий диаметр неподвижного люнета 1

20 - 125 мм

20 - 125 мм

20 - 125 мм

20 - 125 мм

Рабочий диаметр неподвижного люнета 2

100 - 240 мм

100 - 240 мм

100 - 240 мм

100 - 240 мм

Рабочий диаметр подвижного люнета

20 - 100 мм

20 - 100 мм

20 - 100 мм

20 - 100 мм

Ширина направляющих поперечного суппорта

135 мм

135 мм

135 мм

135 мм

Расстояние между направляющими

405 мм

405 мм

405 мм

405 мм

Выходная мощность

7,5 кВт/S1 100%

7,5 кВт/S1 100%

7,5 кВт/S1 100%

7,5 кВт/S1 100%

Потребляемая мощность

12,0 кВт/S6 40%

12,0 кВт/S6 40%

12,0 кВт/S6 40%

12,0 кВт/S6 40%

Габаритные размеры (ДхШхВ)

2500 х 1280 х 1450 мм

3000 х 1280 х 1450 мм

3500 х 1280 х 1450 мм

4500 х 1280 х 1450 мм

Масса

3330 кг

3565 кг

3870 кг

4250 кг
