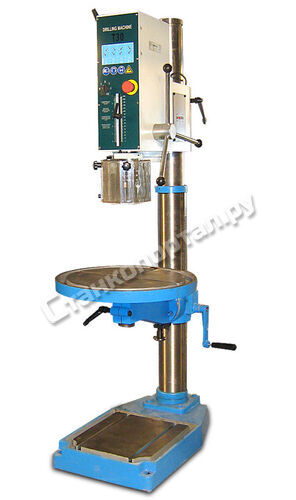

Вертикально-сверлильный станок MetalMaster DVM-30

Закаленный шлифованный шпиндель установлен на высокоточные подшипники. Передача крутящего момента на шпиндель осуществляется посредством шестереночного редуктора. Переключение скоростей осуществляется посредством поворота ручек, расположенных сбоку сверлильной головки. Таблица соответствия положения ручек и скоростей вращения шпинделя расположена на панели управления. Изменение направления вращения шпинделя производится переключателем с панели управления. Также на панели расположен механический регулируемый упор глубины сверления. Перемещение сверлильной головки по опорной колонне осуществляется вручную посредством зубчатой передачи. Подача шпинделя производится вращением ручки, расположенной на сверлильной головке.

Станок оснащен системой выталкивания патрона без дополнительных приспособлений. Достаточно просто отвести в сторону предохранительную скобу и поднять до упора шпиндель.

Для закрепления заготовки станок MetalMaster DVM-30 оборудован круглым массивным литым столом с Т-образными диагональными пазами. Стол перемещается вдоль опорной колонны при помощи зубчатого механизма. Крепление рабочего стола предусматривает возможность его наклона. Стол оснащен шкалой-угломером, позволяющим задавать угол поворота заготовки. В случае работы с габаритными заготовками стол отводится в сторону и закрепление детали осуществляется на опорной плите, представляющей собой литой прямоугольный рабочий стол с продольными Т-образными пазами.

Рабочий стол сверлильного станка также обладает возможностью поворота вокруг вертикальной оси. Устройство оснащено шкалой-угломером. Широкие возможности перемещения заготовки и сверлильной головки, реализованные на сверлильном станке MetalMaster DVM-30 в сочетании с привлекательной ценой, объясняют высокую популярность данного станка у производителей.
