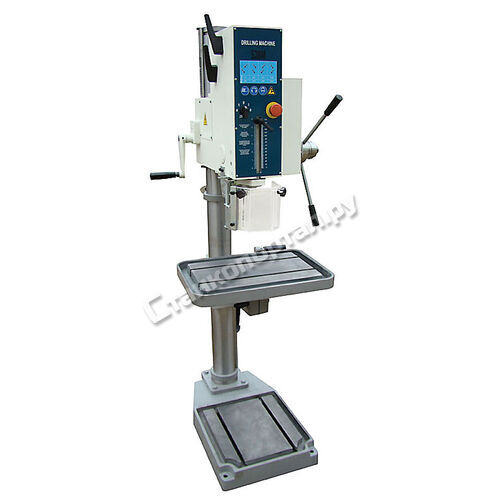

Вертикально-сверлильный станок MetalMaster DVM-28

Закаленный шлифованный шпиндель установлен на высокоточные подшипники и укрыт защитным щитком. Передача крутящего момента на шпиндель осуществляется посредством шестереночного редуктора. Переключение скоростей осуществляется посредством поворота ручек на сверлильной головке. Таблица соответствия положения ручек и скоростей вращения шпинделя расположена прямо на панели управления. Изменение направления вращения шпинделя производится переключателем с панели управления. Также на панели расположен механический регулируемый упор глубины сверления. Перемещение сверлильной головки по опорной колонне осуществляется вручную посредством зубчатой передачи.

Станок оснащен автоматической системой подачи шпинделя к заготовке. Подача шпинделя производится вращением ручки, расположенной на сверлильной головке или в автоматическом режиме электродвигателем. Переключатель на автоматическую подачу расположен прямо на ручке. Сбоку сверлильной головки расположен регулятор скорости подачи шпинделя.

Станок оснащен системой выталкивания патрона без дополнительных приспособлений. Достаточно просто отвести в сторону предохранительную скобу и поднять до упора шпиндель.

Для закрепления заготовки станок MetalMaster DVM-28 оборудован массивным прямоугольным литым столом с Т-образными параллельными пазами. Стол перемещается вдоль опорной колонны при помощи зубчатого механизма. Крепление рабочего стола предусматривает возможность его поворота вокруг вертикальной оси. В случае работы с габаритными заготовками стол отводится в сторону и закрепление детали осуществляется на опорной плите, также представляющей собой литой прямоугольный рабочий стол с продольными Т-образными пазами.
