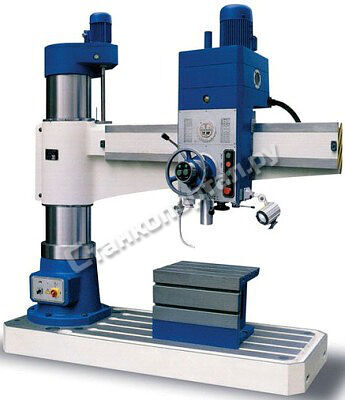

Радиально-сверлильный станок - АС 2540

Код товара: 002317

АС 2540
Код товара: 002317

Производитель: Россия

Страна: Россия

Гарантия: 12 мес.

Уточнить наличие

Описание

  • В комплект и стоимость станков АС 2540 входят: коробчатый стол, комплект переходных втулок, клинья, анкерные болты;

  • Вид климатического исполнения УХЛ4 ГОСТ15150-69.

Технические характеристики

Характеристика Значение
Скорость вращения, об/мин 36 — 2800
Макс. d-сверления, мм 40
характеристики АС 2532 АС 2540 АС 2550
Код ОК 005 38 12174
Класс точности по ГОСТ 8-82 Н
Наибольший условный диаметр сверления, мм 32 40 50
Вылет шпинделя от образующей колонны, мм
— наибольший 1 000 1 300 1 600
— наименьший 300 300 350
Расстояние от торца шпинделя до плиты, мм
— наибольший 1 000 1 120 1 220
— наименьший 250 300 320
Расстояние от торца шпинделя до стола, мм
— наибольший 600 670 720
Дополнительные размеры и параметры
Количество ступеней частот вращения шпинделя 16
Пределы частот вращения шпинделя, об/мин 36 — 2800 25-2000
Количество ступеней механических подач шпинделя 8 16
Пределы подач шпинделя, мм/об. 0,1 — 1,25 0,04-3,2
Наибольший крутящий момент шпинделя, Нм 200 250 500
Максимальное усилие, допускаемое механизмом подач, Н 10 000 12 500 18 000
Колонна
— диаметр, мм 120 160 185
— зажим колонны Электромеханический Гидро
Рукав
— наибольший ход по колонне, мм 500 540 580
— скорость подъёма рукава, м/мин 1,27 1,2
— наибольший угол поворота рукава вогруг своей оси ±180°
— зажим на колонне Электромеханический
Сверлильная голова
— наибольший ход по направляющим рукава, мм 700 1 000 1 250
— зажим на направляющих рукава Механический Гидро
Ход шпинделя, мм
— наибольший 280 315
— на 1 оборот лимба 100
— на 1 деление лимба 1
— на 1 деление лимба точной настройки 0,1
Размер конуса шпинделя по ГОСТ 25557 МК 4 МК 5
Плита
— ширина фундаментной плиты, мм 800 900 1 070
— ширина паза,мм 22
— расстояние между пазами, мм 150
— кол-во пазов 3
Плита
— ширина фундаментной плиты, мм 800 900 1 070
— ширина паза,мм 22
— расстояние между пазами, мм 150
— кол-во пазов 3
Противовес Пружинный
Мощность привода главного движения, кВт 2,2 3,0 4,0
Суммарная мощность электродвигателей,
установленных на станке, кВт
3,4 4,74 6,34
Габаритные размеры, мм
— длина 1 760 2 100 2 500
— ширина 800 900 1 070
— высота 2 300 2 490 2 840
Вес, кг 1 600 2 500 3 500
