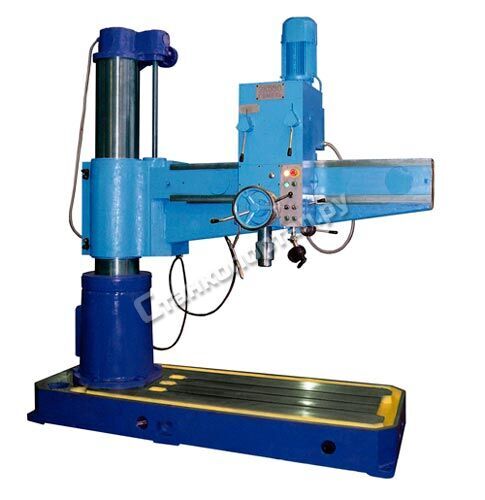

анный станок имеет широкое использование в производстве. Он служит для качественной обработки отверстий. Учитывая уникальные возможности этого станка, появляется возможность его использования, как в цехах, которые предназначены для крупносерийного производства, так и в мелких цехах ремонтного типа.
Станок 2K550B предназначен для выполнения следующих операций:
Специфические особенности конструкции 2K550B:
| Наибольший условный диаметр сверления, мм: | |
|
55 |
|
60 |
| Наибольший диаметр нарезаемой резьбы в стали 45 ГОСТ 1050-88 | М42 |
| Вылет шпинделя (max/min), мм | 1600/370 |
| Обозначение конца шпинделя по ГОСТ 24644 | Морзе 5 АТ6 |
| Расстояние от нижнего торца шпинделя до рабочей поверхности плиты (max/min), мм | 1600/580 |
| Наибольшее вертикальное перемещение рукава по колонне, мм, не менее | 720 |
| Наибольшее перемещение сверлильной головки по рукаву, мм | 1280 |
| Ход шпинделя, мм, наибольший на оборот штурвала | 300 |
| Число ступеней частот вращения шпинделя | 12 |
| Пределы оборотов шпинделя, об/мин | 40...1730 |
| Число ступеней рабочих подач | 9 |
| Пределы подач шпинделя, мм/об | 0,06:1,5 |
| Наибольший крутящий момент на шпинделе, Нм | 600 |
| Наибольшее усилие подачи, Н | 20000 |
| Размеры рабочей поверхности плиты, мм: | |
|
1670 |
|
900 |
| Отключение подачи при достижении заданной глубины сверления | ручное, автоматическое |
| Включение реверса шпинделя при достижении заданной глубины резьбы | ручное, автоматическое |
| Зажим рукава на колонне | автоматический |
| Зажим колонны в цоколе | автоматический |
| Удаление инструмента из шпинделя | механизированное |
| Номинальная мощность электродвигателя привода главного движения, кВт | 4 |
| Класс точности станка ГОСТ 8-82 | Н |
| Габаритные размеры станка, мм, длина/ширина/высота | 2500/900/2700 |
| Масса 2К550 станка без съемных приспособлений, кг, не более | 3500 |
| Габаритные размеры упаковки, мм, длина/ширина/высота | 2840/1240/3000 |
