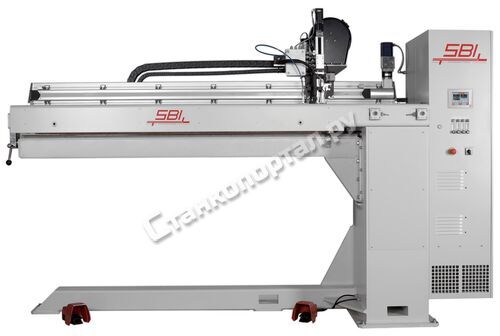

Установка для сварки продольных швов SWD-500

Описание

Установки для сварки продольных швов серии SWD предназначены для автоматической дуговой сварки труб, листов, коробов и обечаек. Широко применяются для сварки дымоходов и воздуховодов.

Основные особенности и преимущества установок серии SWD:

• жесткая, массивная конструкция гарантирует точное позиционирование заготовки и надежный прижим свариваемых изделий;
• качественная сборка и применение высококачественных комплектующих обеспечивает бесперебойную работу установки;
• скорость продольного перемещения горелки от 0,1 до 7 м/мин, быстрый возврат в начало сварки;
• высокая скорость сварки до 4 м/мин в зависимости от толщины и марки материала и подготовки кромок;
• жидкокристаллический цветной сенсорный дисплей, русифицированное меню, интуитивно-понятный интерфейс и простое управление, позволяют производить быструю переналадку при смене длины, толщины заготовки и марки материала;
• положение горелки, давление воздуха в пневмосети, срабатывание пневматических прижимов контролируются в процессе работы установки;
• соответствие нормам СЕ.

Применяемые процессы сварки:

• плазменная сварка;
• аргонодуговая сварка TIG (при наличии аргонодуговой горелки);
• сварка на постоянном и переменном токе;
• импульсная сварка;
• плазма-пайка (при наличии блока подачи проволоки);
• TIG-пайка (при наличии TIG горелки).

Свариваемые материалы (зависят от применяемого источника):

• нержавеющая сталь;
• низкоуглеродистая сталь;
• оцинкованная сталь, плазма-пайка без выгорания цинка;
• алюминиевые сплавы.

Возможно специальное исполнение по техническому заданию заказчика.
Вес и габариты могут меняться в зависимости от комплектации установки и ее исполнения.

Высокое качество сварки:

• Малая зона термического влияния
• Узкий, равномерный по ширине шов
• Минимальное коробление
• Глубокое проплавление
• Отсутствие включений вольфрама в металле

Лучше, чем аналоги:

• Жидкокристаллический сенсорный дисплей

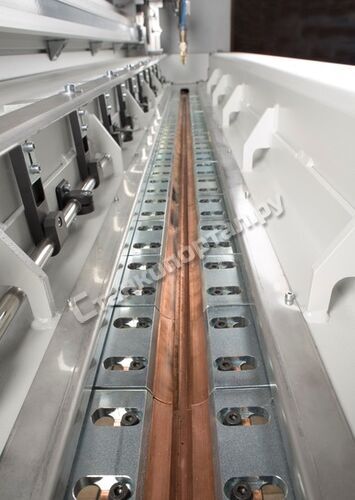

• Медная водоохлаждаемая подложка и прижимы - быстроперенастраиваемы
• Защита от столкновения горелки
• Скорость плазменной сварки очень высока
• Толщины свариваемого материала - до 8 мм
• Высокая стойкость расходных материалов
• Возможна поставка в комплектации с источником TIG-аргонодуговой сварки

Опции

• Устройство подачи проволоки, встроенное, управляемое с ЖК дисплея
• Оснастка для устройства подачи проволоки
• Дополнительные сварочные горелки - при необходимости могут быть поставлены и подключены к установке ручные плазменные горелки для шовной и точечной сварки, а также аргонодуговая горелка с переходником
• Возможна поставка в комплектации с источником TIG-аргонодуговой сварки

Комплектация

• Станок плазменной сварки с интегрированной панелью управления и сенсорным ЖК-монитором. Интерфейс на русском языке.
• Источник тока для плазменной сварки PMI-250
• Комплект: кабель массы, клемма заземления, газовые шланги
• Интерфейс AS/AD-PMI 250-500 Интерфейс с аналоговыми и цифровыми входами и выходами, предназначен для подключения источника тока к установке SWD

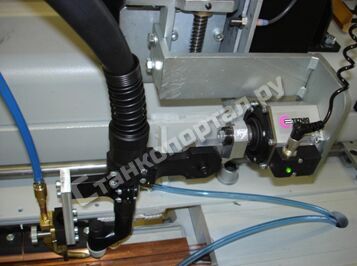

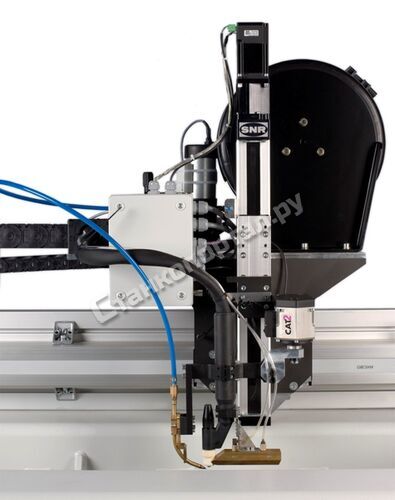

• Плазменная автоматическая горелка 150A, 180°, пакет шлангов 6м, без ЗИП

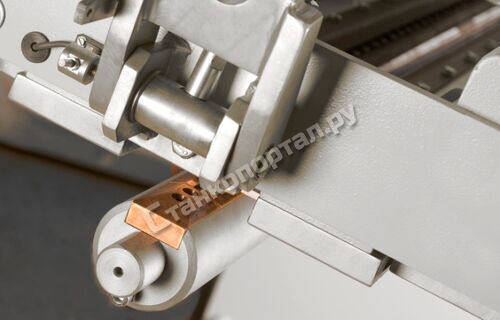

• Устройство защиты горелки от столкновения – для исключения «случайных» механических поломок при небрежности оператора и поломок горелки и механизма ее крепления в случае неверно выбранного режима сварки с проволокой оператором
• Стандартный ЗИП горелки 150 А с плазмообразующими соплами для электрода Ø3,2mm
• Устройство охлаждения горелки
• «Сапожок» для дополнительной газовой защиты – рекомендуется для дополнительной газовой защиты при сварке нержавеющей стали и титанаPGR 05 PSW/PMI-280B V2.1 Электронное регулирование плазмообразующего газа. Область регулирования - 0,1 ? 5,0 л/мин. – рекомендуется при частой смене толщин материалов, облегчает перенастройку
• Автоматическое регулирование длины сварочной дуги во время сварки (AVC)
• Специальная охл. жидкость SC-10, 5литров

Технические характеристики
