Описание

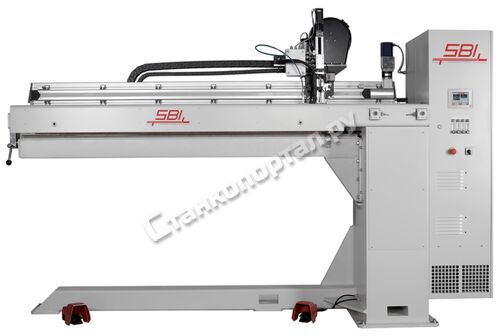

Установки для сварки продольных швов серии SWD предназначены для автоматической дуговой сварки труб, листов, коробов и обечаек. Широко применяются для сварки дымоходов и воздуховодов.
Основные особенности и преимущества установок серии SWD:
- жесткая, массивная конструкция гарантирует точное позиционирование заготовки и надежный прижим свариваемых изделий;
- качественная сборка и применение высококачественных комплектующих обеспечивает бесперебойную работу установки;
- скорость продольного перемещения горелки от 0,1 до 7 м/мин, быстрый возврат в начало сварки;
- высокая скорость сварки до 4 м/мин в зависимости от толщины и марки материала и подготовки кромок;
- жидкокристаллический цветной сенсорный дисплей, русифицированное меню, интуитивно-понятный интерфейс и простое управление, позволяют производить быструю переналадку при смене длины, толщины заготовки и марки материала;
- положение горелки, давление воздуха в пневмосети, срабатывание пневматических прижимов контролируются в процессе работы установки;
- соответствие нормам СЕ.
Применяемые процессы сварки:
- плазменная сварка;
- аргонодуговая сварка TIG (при наличии аргонодуговой горелки);
- сварка на постоянном и переменном токе;
- импульсная сварка;
- плазма-пайка (при наличии блока подачи проволоки);
- TIG-пайка (при наличии TIG горелки).
Свариваемые материалы (зависят от применяемого источника):
- нержавеющая сталь;
- низкоуглеродистая сталь;
- оцинкованная сталь, плазма-пайка без выгорания цинка;
- алюминиевые сплавы.
Возможно специальное исполнение по техническому заданию заказчика.
Вес и габариты могут меняться в зависимости от комплектации установки и ее исполнения.
Высокое качество сварки:
- Малая зона термического влияния
- Узкий, равномерный по ширине шов
- Минимальное коробление
- Глубокое проплавление
- Отсутствие включений вольфрама в металле
Лучше, чем аналоги:
- Жидкокристаллический сенсорный дисплей

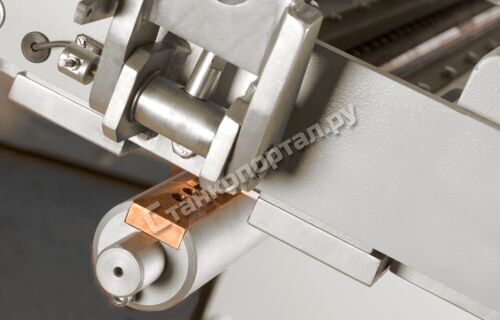

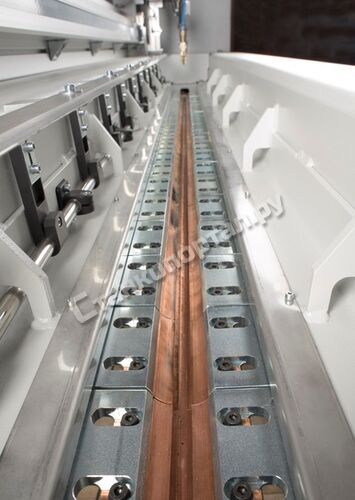

- Медная водоохлаждаемая подложка и прижимы - быстроперенастраиваемы

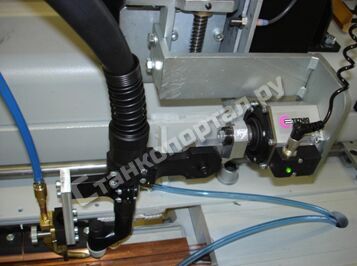

- Защита от столкновения горелки
- Скорость плазменной сварки очень высока
- Толщины свариваемого материала - до 8 мм
- Высокая стойкость расходных материалов
- Возможна поставка в комплектации с источником TIG-аргонодуговой сварки
Данная установка для сварки продольных швов является современным высокотехнологичным оборудованием и, благодаря своей простоте настройки, переналадки и технологическим возможностям, может применяться как на небольших предприятиях, так и на крупных производствах.
Опции
- Устройство подачи проволоки, встроенное, управляемое с ЖК дисплея
- Оснастка для устройства подачи проволоки
- Дополнительные сварочные горелки - при необходимости могут быть поставлены и подключены к установке ручные плазменные горелки для шовной и точечной сварки, а также аргонодуговая горелка с переходником
- Возможна поставка в комплектации с источником TIG-аргонодуговой сварки
Комплектация
- Станок плазменной сварки с интегрированной панелью управления и сенсорным ЖК-монитором. Интерфейс на русском языке.
- Источник тока для плазменной сварки PMI-250
- Комплект: кабель массы, клемма заземления, газовые шланги
- Интерфейс AS/AD-PMI 250-500 Интерфейс с аналоговыми и цифровыми входами и выходами, предназначен для подключения источника тока к установке SWD

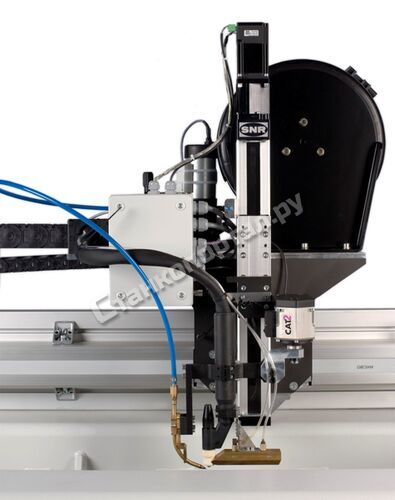

- Плазменная автоматическая горелка 150A, 180°, пакет шлангов 6м, без ЗИП
- Устройство защиты горелки от столкновения – для исключения «случайных» механических поломок при небрежности оператора и поломок горелки и механизма ее крепления в случае неверно выбранного режима сварки с проволокой оператором
- Стандартный ЗИП горелки 150 А с плазмообразующими соплами для электрода Ø3,2mm
- Устройство охлаждения горелки
- «Сапожок» для дополнительной газовой защиты – рекомендуется для дополнительной газовой защиты при сварке нержавеющей стали и титанаPGR 05 PSW/PMI-280B V2.1 Электронное регулирование плазмообразующего газа. Область регулирования - 0,1 ? 5,0 л/мин. – рекомендуется при частой смене толщин материалов, облегчает перенастройку
- Автоматическое регулирование длины сварочной дуги во время сварки (AVC)
- Специальная охл. жидкость SC-10, 5литров
