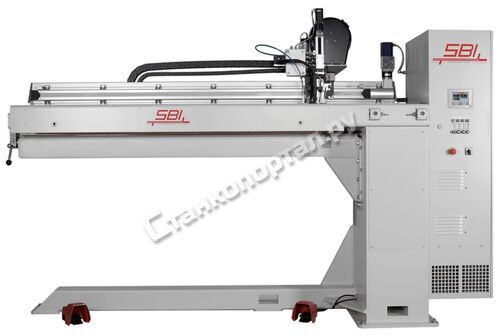

Установка для сварки продольных швов SWD-1000

Код товара: 005764

SWD-1000
SWD-1000
Код товара: 005764

Производитель: SBI International

Страна:

Гарантия: 12 мес.

Уточнить наличие

Описание

Установки для сварки продольных швов серии SWD предназначены для автоматической дуговой сварки труб, листов, коробов и обечаек. Широко применяются для сварки дымоходов и воздуховодов.

Основные особенности и преимущества установок серии SWD:

  • жесткая, массивная конструкция гарантирует точное позиционирование заготовки и надежный прижим свариваемых изделий;
  • качественная сборка и применение высококачественных комплектующих обеспечивает бесперебойную работу установки;
  • скорость продольного перемещения горелки от 0,1 до 7 м/мин, быстрый возврат в начало сварки;
  • высокая скорость сварки до 4 м/мин в зависимости от толщины и марки материала и подготовки кромок;
  • жидкокристаллический цветной сенсорный дисплей, русифицированное меню, интуитивно-понятный интерфейс и простое управление, позволяют производить быструю переналадку при смене длины, толщины заготовки и марки материала;
  • положение горелки, давление воздуха в пневмосети, срабатывание пневматических прижимов контролируются в процессе работы установки;
  • соответствие нормам СЕ.

Применяемые процессы сварки:

  • плазменная сварка;
  • аргонодуговая сварка TIG (при наличии аргонодуговой горелки);
  • сварка на постоянном и переменном токе;
  • импульсная сварка;
  • плазма-пайка (при наличии блока подачи проволоки);
  • TIG-пайка (при наличии TIG горелки).

Свариваемые материалы (зависят от применяемого источника):

  • нержавеющая сталь;
  • низкоуглеродистая сталь;
  • оцинкованная сталь, плазма-пайка без выгорания цинка;
  • алюминиевые сплавы.

Высокое качество сварки:

  • Малая зона термического влияния
  • Узкий, равномерный по ширине шов
  • Минимальное коробление
  • Глубокое проплавление
  • Отсутствие включений вольфрама в металле

Лучше, чем аналоги:

  • Жидкокристаллический сенсорный дисплей

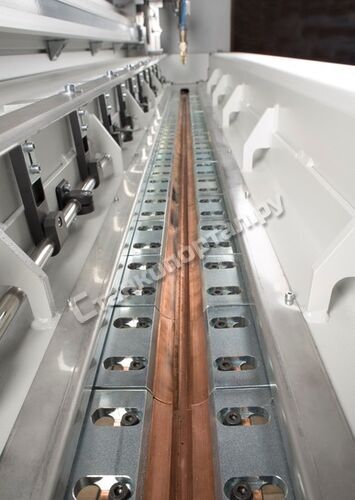

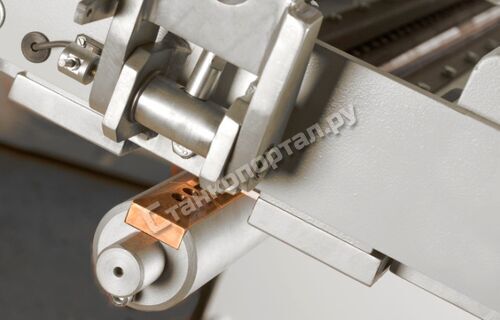

  • Медная водоохлаждаемая подложка и прижимы - быстроперенастраиваемы
  • Защита от столкновения горелки
  • Скорость плазменной сварки очень высока
  • Толщины свариваемого материала - до 8 мм
  • Высокая стойкость расходных материалов
  • Возможна поставка в комплектации с источником TIG-аргонодуговой сварки

Опции

  • Устройство подачи проволоки, встроенное, управляемое с ЖК дисплея
  • Оснастка для устройства подачи проволоки
  • Дополнительные сварочные горелки - при необходимости могут быть поставлены и подключены к установке ручные плазменные горелки для шовной и точечной сварки, а также аргонодуговая горелка с переходником
  • Возможна поставка в комплектации с источником TIG-аргонодуговой сварки

Комплектация

  • Станок плазменной сварки с интегрированной панелью управления и сенсорным ЖК-монитором. Интерфейс на русском языке.
  • Источник тока для плазменной сварки PMI-250
  • Комплект: кабель массы, клемма заземления, газовые шланги
  • Интерфейс AS/AD-PMI 250-500 Интерфейс с аналоговыми и цифровыми входами и выходами, предназначен для подключения источника тока к установке SWD

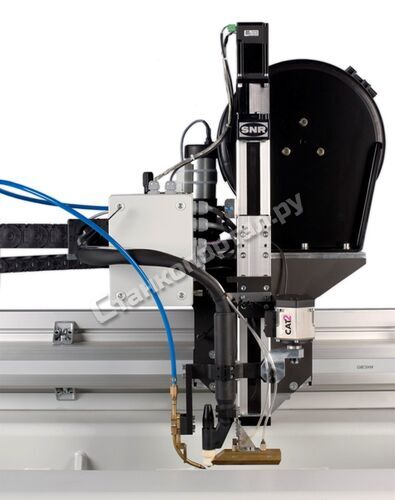

  • Плазменная автоматическая горелка 150A, 180°, пакет шлангов 6м, без ЗИП

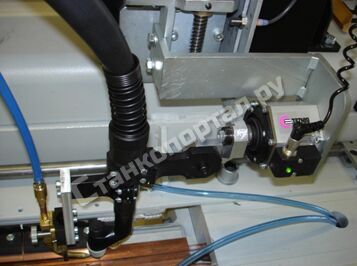

  • Устройство защиты горелки от столкновения – для исключения «случайных» механических поломок при небрежности оператора и поломок горелки и механизма ее крепления в случае неверно выбранного режима сварки с проволокой оператором
  • Стандартный ЗИП горелки 150 А с плазмообразующими соплами для электрода Ø3,2mm
  • Устройство охлаждения горелки
  • «Сапожок» для дополнительной газовой защиты – рекомендуется для дополнительной газовой защиты при сварке нержавеющей стали и титанаPGR 05 PSW/PMI-280B V2.1 Электронное регулирование плазмообразующего газа. Область регулирования - 0,1 ? 5,0 л/мин. – рекомендуется при частой смене толщин материалов, облегчает перенастройку
  • Автоматическое регулирование длины сварочной дуги во время сварки (AVC)
  • Специальная охл. жидкость SC-10, 5литров

Технические характеристики

Длина заготовки максимальная до, мм 1100
Толщина заготовки, мм                         0,5 – 5 (10)
Минимальный диаметр, мм                  80
Максимальный диаметр, мм 800
Опция: увеличение макс. диаметра до 1500 мм ×
Скорость перемещения горелки , м/мин 0,1 – 7
Скорость сварки, м/мин           до 4
Диаметр сварочной проволоки, мм 0,6 – 2,4
Защитный газ, газ подложки,      «сапожка» Аргон
Расход газа, л/мин                      0,1 - 20
Давление газа, атм                            2.5
Напряжение, В                                3 х 400±10%
Частота, Гц                                 50 / 60
Потребляемая мощность , кВт           15 - 20 кВт (зависит от встраиваемого источника)
Давление воздуха в пневмосети, атм 2.5
Класс защиты IP 23
  2528
Ширина, мм 750
Высота, мм 2300
Вес, кг                                   1600
