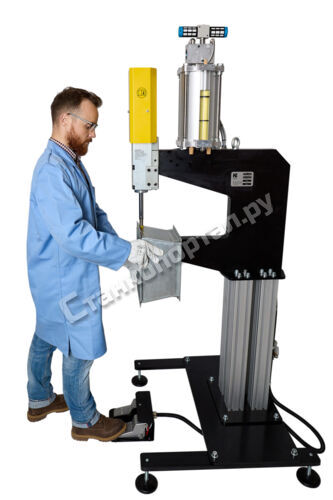

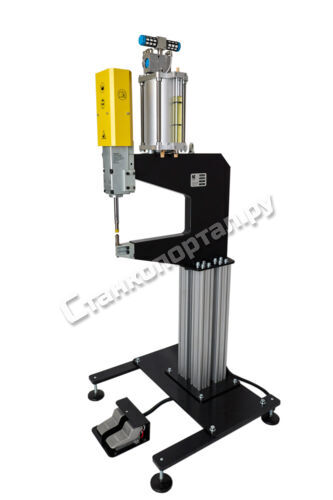

Стационарный пуклевочный пресс PRESS-STEEL SPP 45110-400 предназначен для создания неразъемных соединений в листовом металле с общей толщиной до 5 мм и для пробивки отверстий в металле толщиной до 6 мм. Благодаря встроенному пневмогидравлическому усилителю, рабочее давление достигает 60 кН. Для начала работы достаточно подключить пресс к системе сжатого воздуха и установить рабочее давление на фильтре-регуляторе на уровне 6 бар. Встроенная регулировочная гайка обеспечивает быструю настройку рабочего хода, что позволяет соединять различные материалы и формировать заклепочное соединение по требуемой форме. Конструкция рамы с большим вылетом рабочей головки позволяет выполнять соединения на расстоянии до 400 мм от края заготовки, а высота отгиба может достигать 100 мм и более. Управление прессом осуществляется оператором с помощью педалей, расположенных в основании устройства.Срок окупаемости инструмента короткий благодаря минимальным затратам на техническое обслуживание и эксплуатацию.
Что представляет собой соединение, холодная штамповка (холодная сварка металла или пуклёвка)? Это технология соединения двух и более листовых материалов без использования крепёжных элементов методом холодной формовки. Соединение формируется прессующим ударом при помощи фиксирующей матрицы и подвижного пуансона. Соединяемые материалы сначала вдавливаются в матрицу с помощью пуансона, а как только нижний материал касается наковальни матрицы, он начинает деформироваться (растекаться) по краям. Подвижные сегменты матрицы при этом выдвигаются наружу. Благодаря процессу вдавливания материалов, образуется замыкающая головка. Затем пуансон снова возвращается в исходное положение и соединённую деталь можно вынуть из формы, а боковые сегменты матрицы сжимаются, благодаря действию пружины. С помощью точечной деформации материала создаётся соединение с силовым и геометрическим замыканием. При соответствующем выборе пуансона и матрицы, можно установить круглое, либо прямоугольное соединение, в зависимости от конкретных задач. Эта технология не требует ни электропитания, ни специальных систем охлаждения, которые используются при точечной сварке. И другое преимущество клинч-соединения — это возможность соединения материалов с покрытием без повреждения поверхности.
Поставщик | НИТ |
Страна-производитель | Россия |
Тип привода | Пневмогидравлический |
Максимальная высота раскрытия, мм | 104 |
Минимальное расстояние от края заготовки, мм | 5 — 9 |
Максимальное расстояние от края заготовки (вылет), мм | 400 |
Рабочее давление воздуха (бар) | 6.0 |
Усилие рабочего хода при 6 бар, кН | 60 |
Продолжительность цикла (сек) | 0.8 — 1.2 |
Толщина металла (алюминий 250 N/mm2), мм | 5 |
Толщина металла (400 N/mm2), мм | 4 |
Толщина металла (нерж. сталь 250 N/mm2), мм | 3 |
Масса, (кг) | 245 |
