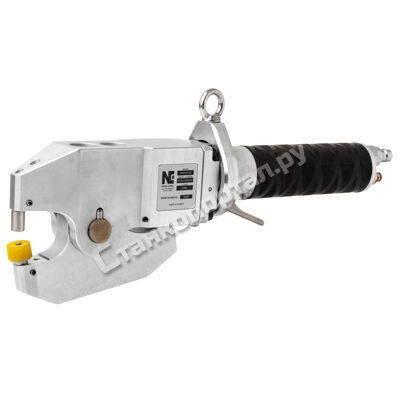

Пневмогидравлический пуклёвочный инструмент PRESS-STEEL RGI 3510-35 с усилителем PGU 100-200

Описание

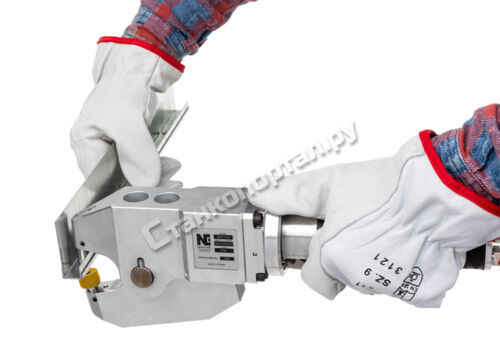

Компактный пуклевочный инструмент RGI 3510-35 предназначен для соединения металлических листов и является отличной альтернативой точечной сварке, особенно когда важно сохранить целостность покрытия. Небольшие размеры инструмента в сочетании с компактной оснасткой позволяют работать в труднодоступных местах, причем соединение отбортовки (загибов) может быть выполнено с минимальным размером от 10 мм.С помощью С-клещевого захвата работа в ограниченных пространствах и с узкими деталями становится простой и удобной. Высокопрочное и неразъемное соединение можно быстро и легко воспроизвести благодаря компактному формирующему инструменту (пуансон/матрица) и значительному усилию рабочего хода в 35 кН.Модель RGI 3510-35 можно легко перенастроить для работы с различной толщиной соединяемых листов благодаря встроенной регулировочной гайке, что занимает не более 5 минут. Рабочая часть инструмента также может быть интегрирована в автоматизированные производственные процессы, включая установку на роботизированные комплексы и линейные приводы.В стандартную комплектацию входит поворотное кольцо, обеспечивающее вращение инструмента на 360 градусов, что позволяет оператору работать в различных плоскостях. Срок окупаемости инструмента очень короткий благодаря низким затратам на эксплуатацию, техническое обслуживание и отсутствию необходимости в дополнительных крепежных элементах.

Что значит надежное соединение PRESS-STEEL?

Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона. Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.

Какие преимущества даёт соединение PRESS-STEEL?

• Соединение имеет высокие прочностные характеристики;
• Формирование «пресс-заклепки» происходит за 0.6 — 1,2 сек;
• Отсутствует ограничение по количеству слоев соединяемого материала;
• Возможность соединения заготовок из разных сталей и сплавов;
• Отсутствие дополнительных крепежных элементов;
• Стойкое к коррозии соединение за счёт отсутствия нагрева;
• Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей;
• На выходе продукция отличного качества;

Технические характеристики
