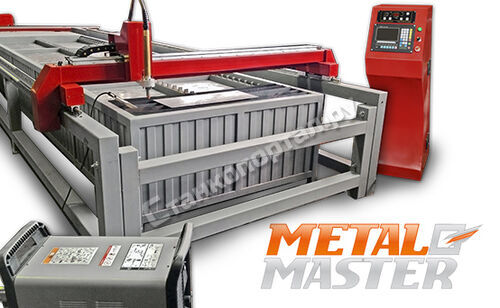

Установка плазменной резки MetalMaster CUT CNC 2 (скоростная)

Код товара: 002670

MetalMaster CUT CNC 2
Код товара: 002670

Производитель: MetalMaster

Страна: КНР

Гарантия: 12 мес.

Уточнить наличие

Описание

Благодаря простой и продуманной конструкции станок плазменной резки Metal Master CUT CNC 2-C может быстро и эффективно обрабатывать металлы до 4 мм толщиной. Режущая головка с пневматическим подъемом инструмента позволяет всегда соблюдать оптимальное расстояние между плазмотроном и обрабатываемым металлом.

А уникальная система водного охлаждения детали предупреждает деформацию деталей от термического воздействия. Отсутствие конусности, точность сложной геометрии деталей и повторяемость, позволяют выпускать готовую качественную продукцию, постобработка которой не требуется.

Станок особенно эффективен при изготовлении различной вентиляции. Участки воздуховодов круглого и прямоугольного сечения, фасонные участки и многие другие элементы вентиляции любой сложности – всё это возможно благодаря особой конструкции плазменного станка Metal Master CUT CNC 2-C!

Лицензионное программное обеспечение cnc CUT легкое в использовании, благодаря русскоязычному интерфейсу и интуитивно-понятной системе навигации. Рабочий процесс оператор без труда контролирует при помощи надёжного и современного ЧПУ, что делает данный этап производства более комфортным и продуктивным.

Качество реза, точность геометрии деталей и функция воспроизведения — всё это позволяет выпускать готовую продукцию, не требующую дополнительной обработки.

Опции

  • Вентилируемый стол.
  • Система следящей вентиляции.
  • Источник.

Комплектация

  • стойка ЧПУ;
  • суппорт с пневматическим подъёмом инструмента;
  • рамный стол и перемещающийся портал станка;
  • программное обеспечение cnc CUT;
  • система охлаждения деталей;
  • руководство по эксплуатации.
  • стол рамный.

Технические характеристики

Параметр Значение
Тип конструкции Портальная
Зона размещения заготовки по целевому значению, на координатном столе, на вентилируемом координатном столе.
Материал станка Алюминий, конструктивный профиль, конструкционная сталь.
Пределы раскроя по оси X / по оси Y (мм) 2000/7000
Кол-во суппортов (шт) 1
Максимальное кол-во суппортов (шт) 1
Предел перемещения резака по оси Z (мм) 10
Возможные методы резки плазменный.
Толщина обработки при плазменной резке (мм) возможности источника тока (не более 4мм)
Привод по осям X, Y Зубчатый ремень
Привод поперечной балки, ось Y двухсторонний
Точность позиционирования горелки (мм) + — 0,3-0,5
Повторяемость позиции горелки (мм) + — 0,3-0,5
Скорость холостого хода по осям (мм/мин) 0 — 15 000
Тип направляющих Высокоточные рельсовые
Тип двигателей Шаговые двигатели
Система ЧПУ в комплекте
Тип управления кнопочный
Ввод данных USB
Программное обеспечение cnc CUT с автоматической раскладкой на листе в комплекте
Компрессор (харак-ки, 7 атм., 650 литр/мин) опция
Источник плазменной резки опция
Габаритные размеры (ДхШхВ) (мм) от 3250х1650х600 до 6250х1850х900
Масса (кг) от 600 до 1200
Модель CUT CNC 1 / 1Z CUT CNC 2 / CUT CNC 2C CUT CNC 3
Тип конструкции Консольная Портальная Портальная
Зона размещения заготовки по целевому значению, на координатном столе, на вентилируемом координатном столе. по целевому значению, на координатном столе, на вентилируемом координатном столе. по целевому значению на координатном столе.
Материал станка Алюминий, конструктивный профиль, конструкционная сталь. Алюминий, конструктивный профиль, конструкционная сталь. Алюминий, конструктивный профиль, конструкционная сталь.
Пределы раскроя по оси X / по оси Y (мм) 1500/6000 2000/7000 4000/18000
Кол-во суппортов (шт) 1 1 2 (максимум — 4)
Предел перемещения резака по оси Z (мм) 100 100 150
Возможные методы резки плазменный, газовый плазменный, газовый/ плазменный плазменный, газовый.
Толщина обработки при плазменной резке (мм) возможности источника тока (не более 40мм) возможности источника тока (не более 40мм) возможности источника тока
Толщина обработки при газо-кислородной резке (мм) 3 — 120 3 — 120 3 — 120
Привод по осям X, Y и Z Зубчатая рейка и шестерня Зубчатая рейка и шестерня, ШВП/ Зубчатый ремень Зубчатая рейка и шестерня, ШВП
Привод поперечной балки, ось Y односторонний двухсторонний двухсторонний
Точность позиционирования горелки (мм) + — 0,5-1 + — 0,5 + — 0,5
Повторяемость позиции горелки (мм) + — 0, 5-1 + — 0, 3 - 0,6 + — 0,5-1
Скорость холостого хода по осям (мм/мин) 0 — 10 000 0 — 10 000/15000 0 — 6000
Тип направляющих Высокоточные рельсовые Высокоточные рельсовые Высокоточные рельсовые
Тип двигателей Шаговые двигатели Шаговые двигатели Шаговые двигатели
Система ЧПУ в комплекте в комплекте в комплекте
Тип управления кнопочный кнопочный кнопочный
Ввод данных USB USB USB
Программное обеспечение cnc CUT с автоматической раскладкой на листе в комплекте в комплекте в комплекте
Компрессор (харак-ки, 7 атм., 650 литр/мин) опция опция опция
Источник плазменной резки опция опция опция
