Установка для газовой и плазменной резки Metal Master CUT CNC 3

Код товара: 002671

MetalMaster CUT CNC 3
MetalMaster CUT CNC 3
Код товара: 002671

Производитель: MetalMaster

Страна: КНР

Гарантия: 12 мес.

Уточнить наличие

Описание

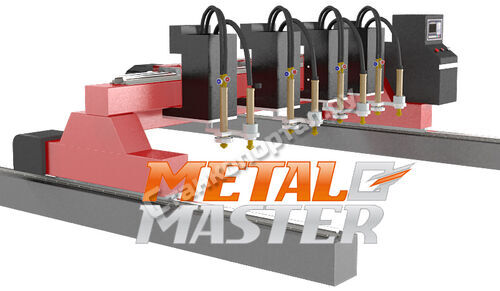

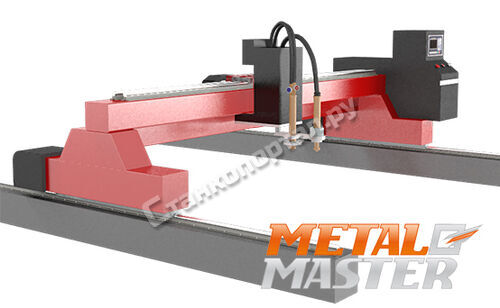

Портальная установка Metal Master CUT CNC 3 оснащена несколькими резаками для плазменной и газовой резки.

Автоматический комплекс портального типа, в стандартной комплектации имеет два вида режущих инструмента, ГАЗОВАЯ РЕЗКА, ПЛАЗМЕННАЯ РЕЗКА. Рассматриваются разные комплектации и количество резаков.

Портальная установка плазменной резки Metal Master CUT CNC 3, используется при раскрое различных видов металла, а именно для высокоточного фигурного раскроя, черных и цветных металлов, нержавеющих сталей и сплавов на основе плазменной или газо-кислородной резки.

Станок с ЧПУ плазменной резки Metal Master CUT CNC 3 в своей комплектации, в соответствии с техническим заданием раскроя металла может комплектоваться источниками тока (обработка до 80 мм), а так же оборудованием для газо-кислородной резки (обработка 3-200мм с пробивкой).

Минимальная конусность, точность сложной геометрии деталей и повторяемость станка, позволяют выпускать готовую качественную продукцию, постобработка которой не требуется.

Качество реза, точность геометрии деталей и функция воспроизведения — всё это позволяет выпускать готовую продукцию, не требующую дополнительной обработки.

Лицензионное программное обеспечение CNC CUT легкое в использовании, благодаря русскоязычному интерфейсу и интуитивно-понятной системе навигации.

Рабочий процесс оператор без труда контролирует при помощи надёжного и современного ЧПУ, что делает данный этап производства более комфортным и продуктивным.

Опции

  • Координатным столом со следящей системой вентиляции.
  • Фильтровентиляционной установкой очистки воздуха от продуктов горения.
  • Дополнительными суппортами для механизированной газовой или плазменной резки.
  • Система для резки и раскроя трубы.

Комплектация

  • Стойка ЧПУ.
  • Автоматический контроллер высоты для плазмы и газа.
  • Комплект рельсовых путей для перемещения.
  • Опорный стол с рёбрами жесткости.
  • Программное обеспечение cnc CUT.
  • Руководство по эксплуатации.

Технические характеристики

Модель CUT CNC 1 / 1Z CUT CNC 2 / CUT CNC 2C CUT CNC 3
Тип конструкции Консольная Портальная Портальная
Зона размещения заготовки по целевому значению, на координатном столе, на вентилируемом координатном столе. по целевому значению, на координатном столе, на вентилируемом координатном столе. по целевому значению на координатном столе.
Материал станка Алюминий, конструктивный профиль, конструкционная сталь. Алюминий, конструктивный профиль, конструкционная сталь. Алюминий, конструктивный профиль, конструкционная сталь.
Пределы раскроя по оси X / по оси Y (мм) 1500/6000 2000/7000 4000/18000
Кол-во суппортов (шт) 1 1 2 (максимум — 4)
Предел перемещения резака по оси Z (мм) 100 100 150
Возможные методы резки плазменный, газовый плазменный, газовый/ плазменный плазменный, газовый.
Толщина обработки при плазменной резке (мм) возможности источника тока (не более 40мм) возможности источника тока (не более 40мм) возможности источника тока
Толщина обработки при газо-кислородной резке (мм) 3 — 120 3 — 120 3 — 120
Привод по осям X, Y и Z Зубчатая рейка и шестерня Зубчатая рейка и шестерня, ШВП/ Зубчатый ремень Зубчатая рейка и шестерня, ШВП
Привод поперечной балки, ось Y односторонний двухсторонний двухсторонний
Точность позиционирования горелки (мм) + — 0,5-1 + — 0,5 + — 0,5
Повторяемость позиции горелки (мм) + — 0, 5-1 + — 0, 3 - 0,6 + — 0,5-1
Скорость холостого хода по осям (мм/мин) 0 — 10 000 0 — 10 000/15000 0 — 6000
Тип направляющих Высокоточные рельсовые Высокоточные рельсовые Высокоточные рельсовые
Тип двигателей Шаговые двигатели Шаговые двигатели Шаговые двигатели
Система ЧПУ в комплекте в комплекте в комплекте
Тип управления кнопочный кнопочный кнопочный
Ввод данных USB USB USB
Программное обеспечение cnc CUT с автоматической раскладкой на листе в комплекте в комплекте в комплекте
Компрессор (харак-ки, 7 атм., 650 литр/мин) опция опция опция
Источник плазменной резки опция опция опция
