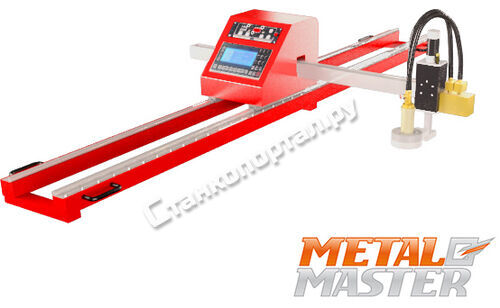

Консольная установка плазменной резки MetalMaster CUT CNC 1A с ЧПУ Z (Автомат)

Код товара: 002665

MetalMaster CUT CNC 1A
Код товара: 002665

Производитель: MetalMaster

Страна: КНР

Гарантия: 12 мес.

Уточнить наличие

Описание

Metal Master CUT CNC 1A станок с автоматическим контроллером высоты, который позволяет соблюдать одинаковое расстояние между резаком и металлом, что повышает качество резки.

Зарекомендовавшая себя и проверенная годами, установка полазменного раскроя металла Metal Master CUT CNC 1A своей простотой в использовании позволяет экономить ваше время на изучении сложного оборудования, эффективно автоматизируя процесс вашего производства! Установка плазменной резки Metal Master CUT CNC 1A (мобильная установка), предназначена для автоматизированного высокоточного фигурного раскроя нержавеющих сталей, черных и цветных металлов и сплавов методом плазменной или газо-кислородной резки.

Установка плазменной резки Metal Master CUT CNC 1A может комплектоваться источниками тока  (обработка до 30мм), а так же оборудованием для газо-кислородной резки (обработка 3-120мм с пробивкой).

Качество реза, точность геометрии деталей и функция воспроизведения — всё это позволяет выпускать готовую продукцию, не требующую дополнительной обработки.

Опции

  • Вентилируемый стол.
  • Рамный стол.
  • Кронштейны крепления к столу.
  • Мобильная опора.
  • Источник.

Комплектация

  • ЧПУ с автоматическим контроллером высоты для плазмы
  • механизированную часть для перемещения машины по осям Х,Y,Z
  • программное обеспечение cnc CUT
  • руководство по эксплуатации

Технические характеристики

Модель CUT CNC 1 / 1Z CUT CNC 2 / CUT CNC 2C CUT CNC 3
Тип конструкции Консольная Портальная Портальная
Зона размещения заготовки по целевому значению, на координатном столе, на вентилируемом координатном столе. по целевому значению, на координатном столе, на вентилируемом координатном столе. по целевому значению на координатном столе.
Материал станка Алюминий, конструктивный профиль, конструкционная сталь. Алюминий, конструктивный профиль, конструкционная сталь. Алюминий, конструктивный профиль, конструкционная сталь.
Пределы раскроя по оси X / по оси Y (мм) 1500/6000 2000/7000 4000/18000
Кол-во суппортов (шт) 1 1 2 (максимум — 4)
Предел перемещения резака по оси Z (мм) 100 100 150
Возможные методы резки плазменный, газовый плазменный, газовый/ плазменный плазменный, газовый.
Толщина обработки при плазменной резке (мм) возможности источника тока (не более 40мм) возможности источника тока (не более 40мм) возможности источника тока
Толщина обработки при газо-кислородной резке (мм) 3 — 120 3 — 120 3 — 120
Привод по осям X, Y и Z Зубчатая рейка и шестерня Зубчатая рейка и шестерня, ШВП/ Зубчатый ремень Зубчатая рейка и шестерня, ШВП
Привод поперечной балки, ось Y односторонний двухсторонний двухсторонний
Точность позиционирования горелки (мм) + — 0,5-1 + — 0,5 + — 0,5
Повторяемость позиции горелки (мм) + — 0, 5-1 + — 0, 3 - 0,6 + — 0,5-1
Скорость холостого хода по осям (мм/мин) 0 — 10 000 0 — 10 000/15000 0 — 6000
Тип направляющих Высокоточные рельсовые Высокоточные рельсовые Высокоточные рельсовые
Тип двигателей Шаговые двигатели Шаговые двигатели Шаговые двигатели
Система ЧПУ в комплекте в комплекте в комплекте
Тип управления кнопочный кнопочный кнопочный
Ввод данных USB USB USB
Программное обеспечение cnc CUT с автоматической раскладкой на листе в комплекте в комплекте в комплекте
Компрессор (харак-ки, 7 атм., 650 литр/мин) опция опция опция
Источник плазменной резки опция опция опция
Параметр Значение
Тип конструкции Консольная
Зона размещения заготовки по целевому значению, на координатном столе, на вентилируемом координатном столе.
Материал станка Алюминий, конструктивный профиль, конструкционная сталь.
Пределы раскроя по оси X / по оси Y (мм) 1500/6000
Кол-во суппортов (шт) 1
Максимальное кол-во суппортов (шт) 1
Предел перемещения резака по оси Z (мм) 100
Возможные методы резки плазменный, газовый
Толщина обработки при плазменной резке (мм) возможности источника тока (не более 30мм)
Толщина обработки при газо-кислородной резке (мм) 3 — 120
Привод по осям X, Y и Z Зубчатая рейка и шестерня
Привод поперечной балки, ось Y односторонний
Точность позиционирования горелки (мм) + — 0,5-1
Повторяемость позиции горелки (мм) + — 0, 5-1
Скорость холостого хода по осям (мм/мин) 0 — 10 000
Тип направляющих Высокоточные рельсовые
Тип двигателей Шаговые двигатели
Система ЧПУ в комплекте
Тип управления кнопочный
Ввод данных USB
Программное обеспечение cnc CUT с автоматической раскладкой на листе в комплекте
Компрессор (харак-ки, 7 атм., 650 литр/мин) опция
Источник плазменной резки опция
Габаритные размеры (ДхШхВ) (мм) от 3250х1650х600 до 6250х1850х900
Масса (кг) от 120 до 1000
