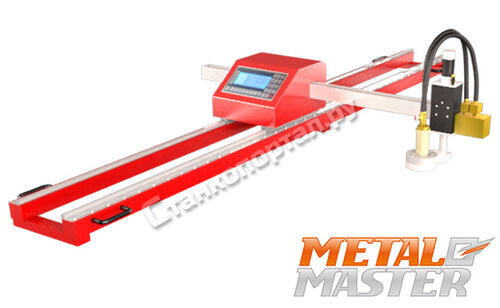

Консольная установка плазменной резки MetalMaster CUT CNC 1 с ЧПУ

Код товара: 002666

MetalMaster CUT CNC 1
Код товара: 002666

Производитель: MetalMaster

Страна: КНР

Гарантия: 12 мес.

Уточнить наличие

Описание

Оборудование экономкласса. Идеально подходит для маленьких предприятий и с ограниченными площадями.

В базовой комплектации без стола, в мобильном варианте.

Опции

  • Вентилируемый стол.
  • Рамный стол.
  • Кронштейны крепления к столу.
  • Мобильная опора.
  • Источник.

Комплектация

  • ЧПУ станка Metal Master CUT CNC 1 с автоматическим контроллером высоты для плазмы.
  • Алюминиевая балка с подъемным механизмом и держателем под плазмотрон.
  • Основание с рельсовыми направляющими.
  • Механизированную часть для перемещения машины по осям Х,Y.
  • Программное обеспечение CNC CUT; руководство по эксплуатации.

Технические характеристики

Параметр Значение
Тип конструкции Консольная
Зона размещения заготовки по целевому значению, на координатном столе, на вентилируемом координатном столе.
Материал станка Алюминий, конструктивный профиль, конструкционная сталь.
Пределы раскроя по оси X / по оси Y (мм) 1500/6000
Кол-во суппортов (шт) 1
Максимальное кол-во суппортов (шт) 1
Предел перемещения резака по оси Z (мм) 100
Возможные методы резки плазменный, газовый
Толщина обработки при плазменной резке (мм) возможности источника тока (не более 30мм)
Толщина обработки при газо-кислородной резке (мм) 3 — 120
Привод по осям X, Y и Z Зубчатая рейка и шестерня
Привод поперечной балки, ось Y односторонний
Точность позиционирования горелки (мм) + — 0,5-1
Повторяемость позиции горелки (мм) + — 0, 5-1
Скорость холостого хода по осям (мм/мин) 0 — 10 000
Тип направляющих Высокоточные рельсовые
Тип двигателей Шаговые двигатели
Система ЧПУ в комплекте
Тип управления кнопочный
Ввод данных USB
Программное обеспечение cnc CUT с автоматической раскладкой на листе в комплекте
Компрессор (харак-ки, 7 атм., 650 литр/мин) опция
Источник плазменной резки опция
Габаритные размеры (ДхШхВ) (мм) от 3250х1650х600 до 6250х1850х900
Масса (кг) от 120 до 1000
Модель CUT CNC 1 / 1Z CUT CNC 2 / CUT CNC 2C CUT CNC 3
Тип конструкции Консольная Портальная Портальная
Зона размещения заготовки по целевому значению, на координатном столе, на вентилируемом координатном столе. по целевому значению, на координатном столе, на вентилируемом координатном столе. по целевому значению на координатном столе.
Материал станка Алюминий, конструктивный профиль, конструкционная сталь. Алюминий, конструктивный профиль, конструкционная сталь. Алюминий, конструктивный профиль, конструкционная сталь.
Пределы раскроя по оси X / по оси Y (мм) 1500/6000 2000/7000 4000/18000
Кол-во суппортов (шт) 1 1 2 (максимум — 4)
Предел перемещения резака по оси Z (мм) 100 100 150
Возможные методы резки плазменный, газовый плазменный, газовый/ плазменный плазменный, газовый.
Толщина обработки при плазменной резке (мм) возможности источника тока (не более 40мм) возможности источника тока (не более 40мм) возможности источника тока
Толщина обработки при газо-кислородной резке (мм) 3 — 120 3 — 120 3 — 120
Привод по осям X, Y и Z Зубчатая рейка и шестерня Зубчатая рейка и шестерня, ШВП/ Зубчатый ремень Зубчатая рейка и шестерня, ШВП
Привод поперечной балки, ось Y односторонний двухсторонний двухсторонний
Точность позиционирования горелки (мм) + — 0,5-1 + — 0,5 + — 0,5
Повторяемость позиции горелки (мм) + — 0, 5-1 + — 0, 3 - 0,6 + — 0,5-1
Скорость холостого хода по осям (мм/мин) 0 — 10 000 0 — 10 000/15000 0 — 6000
Тип направляющих Высокоточные рельсовые Высокоточные рельсовые Высокоточные рельсовые
Тип двигателей Шаговые двигатели Шаговые двигатели Шаговые двигатели
Система ЧПУ в комплекте в комплекте в комплекте
Тип управления кнопочный кнопочный кнопочный
Ввод данных USB USB USB
Программное обеспечение cnc CUT с автоматической раскладкой на листе в комплекте в комплекте в комплекте
Компрессор (харак-ки, 7 атм., 650 литр/мин) опция опция опция
Источник плазменной резки опция опция опция
