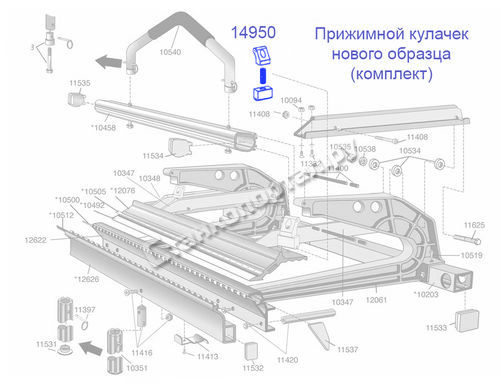

14950 Прижимной кулачок нового образца для листогибов Tapco (Тапко), комплект

Описание

Прижимной кулачок 14950 является подстроечным механизмом, с помощью которого задается расстояние (в прижатом состоянии) между прижимной упорной и нижней прижимной планками для различных по толщине листов. Верхней частью (арт. 14947) кулачек крепится к фиксирующей планке с помощью стержня 10508, а нижней (14948)– к ребру жесткости станка с помощью болта 10503. Настройка осуществляется вращением соединительной шпильки 14949, у которой с разных сторон нарезаны разные резьбы – с одной стороны правая, с другой, – левая. Таким образом, при повороте шпильки изменяется расстояние между верхним и нижним кулачками, а значит и зазор между планками, зажимающими лист (в прижатом состоянии). Шпилька рассчитана под дюймовый шестигранник арт. 10887.

Данный комплект кулачков 14950 подходит для всех листогибов Tapco любой серии и длины. Необходимо только подобрать необходимое количество комплектов для конкретного станка, которое равно количеству F-образных опор.

Внимание! Данные кулачки намного выгоднее приобретать в составе ремкомплекта, чем по-отдельности!

Комплектация

• 14947 верхний кулачок
• 14948 нижний кулачок
• 14949 соединительная шпилька
