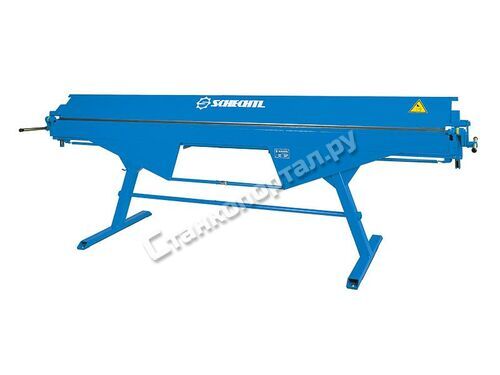

Модели LBX это качественные немецкие ручные листогибы для работы со стальным листом толщиной до 0,63 мм. Они имеют легкую и компактную конструкцию и спроектированы, как универсальные производительные листогибы для профессиональной работы на строительной площадке. В комплектации с роликовым ножом этот станок незаменим при проведении профессиональных листогибочных работ непосредственно на строительной площадке. Ручные листогибочные машины Schechtl были удостоены золотых медалей на национальных и международных ярмарках.
Мобильность листогибов серии LBX достигается за счет компактности и эргономичности станков, обеспечивая их небольшой для проходных моделей вес, а также съемными роликами рояльного типа, позволяющими перекатывать станок без дополнительных приспособлений. Стопоры на колесах надежно фиксируют станок на рабочем месте.
Все модели поставляются с боковыми рукоятками, служащими не только в качестве рычагов при работе, но и удобными держателями при переносе.
Точный сгиб производится даже при узкой кромке. Толщина кромки гибочной баки составляет 15 мм. Это позволяет делать доборные элементы небольшого сечения. Минимальная величина отгибаемой кромки - 10 мм, высота полки противогиба - 15 мм.
Передняя панель прижимной балки имеет наклон 45°, что позволяет получить угол гиба до 135°. Наклон ножа прижимной балки составляет 20°. Это позволяет загибать бортик высотой до 20 мм до 160° в одно действие. Радиус кромки прижимной балки составляет 1,2 мм.
Вертикальный подъем прижимной балки с остановкой раскрытия в любой точке подъема, делает работу на листогибе более быстрой и удобной. Высота подьема прижимной балки 60 мм.
Подъем прижимной баки осуществляется за счет движения эксцентрика, что обеспечивает высокую скорость зажима заготовки. Сила прижима регулируется. Также регулируется положение гибочной и прижимной балок.
Гибочная балки с двух сторон снабжена угломером. Это позволяет производить изделия с точно заданным углом гиба.
Роликовый нож обеспечивает промышленное качество реза заготовки из стали, толщиной до 0,8 мм. Нож регулируется по нескольким осям. Направляющей для движения ножа служит прижимная балка листогиба. Для хранения ножа на листогибе предусмотрен специальный кронштейн.
Огриничители подачи листа позволяют значительно повысить производительность работы на листогибе за счет легкого размещения заготовки в станке, не требующего предварительной разметки. Ограничители подачи листа оснащены удобной миллиметровой линейкой и передвижным винтовым стопором.
Регулируемая геометрия гибочной балки обеспечивает равномерный гиб по всей длине станка. Для модели LBX 310 предусмотрены пружины-компенсаторы массы гибочной балки, облегчающие гибку и повышающие производительность работы.
Листогибы LBX 310 снабжены дополнительной тягой, при помощи которой можно регулировать прогиб основной балки для предотвращения недогиба заготовки по центру (эффект саблевидности).
Для качественного догиба заготовки до 180 градусов применяется фальцедогибающая машинка. Использование фальцедогибающей машинки для догиба заготовки более удобно и технологично, чем использование для этой операции самого листогиба.
Максимальная рабочая длина гибки, мм | 3100 |
Толщина металла (сталь), мм | 0.63 |
Толщина металла (алюминий), мм | 1 |
Максимальный угол гибки, ° | 135 |
Габариты ДхШхВ, мм | 3445х700х1075 |
Масса (нетто), кг | 318 |
