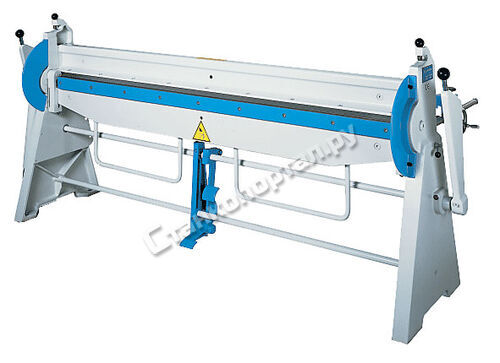

Ручной механический листогиб Schechtl KS 100

Код товара: 004828

Schechtl KS 100
Schechtl KS 100
Код товара: 004828

Производитель: SCHECHTL

Страна:

Гарантия: 0 мес.

Уточнить наличие

Описание

Листогиб ручной проходной, компании Schechtl. Одна из наиболее популярных моделей. Прижимная и основная балка представлены рельсовым профилем, обеспечивающим высокую жесткость конструкции. Массивные ручки, управляющие подъемом прижимной балки одновременно являются противовесами, компенсирующими ее вес. Гибочная балка на подшипниках, не требующих обслуживания, оснащена пружинными компенсаторами массы.

Модель KS представляет собой ручную универсально-гибочную машину для гибки листовой стали, толщина которой может составлять до 1.0 мм. Эта серия имеет разные возможности.

Регулировки, но при этом обширный спектр возможных комплектующих. Более двадцати тысяч реализованных машин обеспечили успех  универсально-гибочной машины с эксцентриковым приводом во всем мире. Данную модель можно назвать классикой среди кромкогибочных машин, тем более что она получила множество медалей на выставках не только в России, но и за рубежом. От такого надежного помощника не должна отказываться ни одна современная мастерская.

Прижимная траверса и стол изготовлены  из высококачественных катаных профилей, а прижимная траверса представляет собой стальную конструкцию. Все направляющие и подшипники машин этой серии не нуждаются в каком-либо техническом обслуживании. Обрабатываемая деталь проводится между столом и прижимной траверсой.

Прижимная траверса перпендикулярно закрывается по отношению к обрабатываемому листу по средствам педали или рукояток управления, находящихся справа и слева изделия. При этом лист при зажиме не проскальзывает вперед, что дает возможность обеспечить точность размеров. Давление зажима прижимной траверсы регулируется с двух сторон.

Максимальное раскрытие прижимной траверсы составляет около 80 мм.

Модель KS реализуется с острокантной накладкой 20° и круглой накладкой r= 2 мм для прижимной траверсы и направляющими  дополнительными 68/10, 68/24 для гибочной траверсы. Гибочные накладки можно менять. Это может быть возможным в случае, если гибочная траверса может регулироваться и опускаться в соответствии с разной толщиной листа и радиусами гибки.

На гибочной траверсе расположена шкала от 0-180° для того, чтобы можно было  определить угол гибки. Если варианты гибки повторяются, то можно применять имеющееся регулируемое ограничение угла.

Гибочная траверса имеет подшипники качения и регулируемый телескопический пружинный механизм уравновешивания, позволяющий работать с минимальным усилием.

Разные опции (комплектующие) делают модель KS незаменимым при различных видах листогибочных работ.

Опции

  • Роликовый нож - максимальная толщина для нержавеющей стали - 0,5 мм; оцинкованная сталь - 0,8 мм; алюминий - 1,0 мм
  • Ограничитель глубины подачи листа до 500 мм или до 750 мм
  • Ограничитель глубины подачи листа до 500 мм или до 750 мм и поддержкой тонкого листа
  • Дополнительные варианты накладок на прижимную балку
  • Дополнительные варианты накладок на гибочную балку
  • Вальцовочное устройство (для гибки водосточных труб и желобов)
  • Багетное устройство (вороток) для гибки завитка водосточного желоба

Комплектация

  • Станок с накладкой прижимной балки 20° R=1 мм
  • Накладки гибочной балки 68/10 мм и 68/24 мм
  • Угломеры с обеих сторон гибочной балки
  • Ограничители угла поворота гибочной балки
  • Накладки гибочной балки 68/10 и 68/24
  • Накладка прижимной балки 20° R = 1 mm

Технические характеристики

Максимальная рабочая длина гибки, мм1040
Толщина металла (сталь), мм2
Толщина металла (алюминий), мм3
Габариты ДхШхВ, мм1630х610х1155
Масса (нетто), кг500
