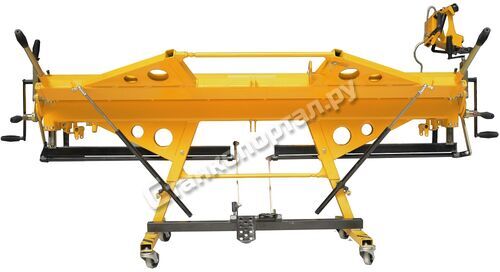

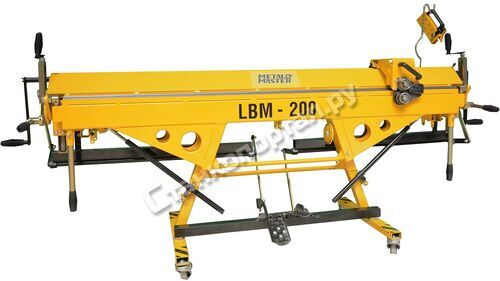

Универсальный листогиб LBM 2500 мм без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий.
Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,8 мм по оцинкованной стали.
Листогибочный станок LBM 2500 мм без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий.
Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,8 мм по оцинкованной стали.
В том числе и такие изделия как квадратная вентиляция – общие габаритные размеры верхней прижимной балки составляют:
Ширина режущих роликов 25 мм.
Диаметр режущих роликов 80 мм.
Общая ширина ножа составляет – 250 мм.

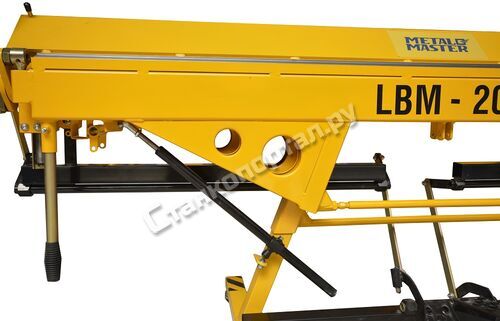

Привод нижней гибочной балки оснащён газовым амортизатором – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки. Стальная станина и вес станка обеспечивает – надёжность и долговечность работы станка.
Станок LBM 2500 оснащён регулировкой нижней основной балки. Так же станок имеет уникальною регулировку гибочной балки – 2мя штангами, верхняя штанга отвечает компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки. По краям станка размещены угломеры с градусной линейкой до 105º. В стандартной комплектации так же имеется 4 ограничителя подачи листа, длиной – 530 мм.
Боковые ручки станка могут устанавливаться (вкручиваться) как в верхнем положении, так и в нижнем.
Быстрый прижим материала обеспечивает Эксцентриковый механизм прижимной балки
Высокое качество гибки и возможность остановить прижимную балку в любой точке обеспечивает ее Вертикальный подъем.
Высота раскрытия до 90 мм
Высота раскрытия больше аналогов и составляет 90 мм. Это дает возможность удобно располагать заготовку с высокимибортами.
Вес станка (от 120 кг) значительно оптимизирован за счет перераспределения нагрузки на усиливающие тяги.
Высокое качество гибки всегда (без эффекта саблевидности и недогиба) - благодаря регулировке усиливающих тяг можно изменять прогиб всех трех балок.
Небольшой для проходных стальных листогибов такого типа вес станка в сочетании с установленными на опоры колесами рояльного типа позволяют легко перемещать листогиб.
Удобная и безопасная работа без смещения станка во время работы благодаря колесам с фиксаторами.
Для облегчения повторяемости гибки заготовок на определенный угол станок комплектуется жидкостным угломером и ограничителем угла поворота гибочной балки, позволяющим предварительно установить до четырех вариантов угла поворота.
Ограничитель угла поворта гибочной балки
В дальнейшем можно легко выбрать один из установленных углов путем простого поворота ограничителя на одну позицию.
Выбранные варианты ограничителя можно перенастраивать на любой угол поворота гибочной балки в любое время.
Роликовый нож обеспечивает промышленное качество реза стали толщиной до 0,8 мм.
Роликовый нож обладает возможностью регулировок направляющих и режущих роликов и, в случае необходимости, может быть легко подогнан к станку.
Это удобно в случае необходимости покупки дополнительного ножа к листогибу.
Направляющей рельсой для роликового ножа служит прижимная балка листогиба.
Деревянная площадка используется в качестве дополнительной опоры листогиба, а также служит теплоизолятором для оператора в случае работы на бетонном или земляном полу. Работать будет еще комфортнее!
Фронтальные ограничители (упоры) используются для ускорения раскроя листа на полосы одинаковой ширины - ограничители выставляются на заданный размер. Подача листа с тыльной стороны станка осуществляется до упора листа в ограничитель. После зажима и отрезания заготовки ножом можно повторить операцию «продвижение-отрезание листа» необходимое число раз.
Стол задней поддержки позволяет работать с широкими листами.
На кронштейнах стола задней поддержки расположены ограничители подачи листа и миллиметровая линейка.
Пользуясь ограничителями подачи листа можно значительно повысить производительность работы на станке по сравнению с гибкой по разметке заготовки.
Дополнительные ручки на гибочную балку
Дополнительными ручками для гибочной балки целесообразно воспользоваться в случаях, когда приходится работать с листом, который значительно выступает из станка, или когда станок рассчитан на длину листа 2,5 – 3 м.
Ножное управление движением прижимной балки
Ножное управление движением прижимной балкипозволяет значительно повысить производительность работ на листогибе.
При использовании ножного привода освобождаются руки оператора, что позволяет более быстро и точно размещать деталь в станке.
Фальцедогибающая машинка
Для качественного догиба заготовки до 180 градусов применяется фальцедогибающая машинка.
Использование фальцедогибающей машинки для догиба заготовки более удобно и технологично, чем использование для этой операции самого листогиба.
Простая и доступная фальцезакрывающая машинка бережет ресурс листогиба, предотвращая его ускоренный износ, который возникает при постоянном догибании гиба до 180 градусов с помощью гибочной балки.
Для изготовления желобов малого радиуса и отливов с плавным завершением используется валок для радиусной гибки листа.
Валок крепится на прижимную балку с обратной стороны станка.
Снижает усилие гиба, повышает производительность станка. Полностью компенсирует усилие, необходимое для подъема гибочной балки. Особенно эффективен при высокой загруженности работника.
| Максимальная рабочая длина гибки, мм | 2650 |
| Толщина металла (сталь), мм | 0.8 |
| Толщина металла (алюминий), мм | 1.3 |
| Максимальный угол гибки, ° | 140 |
| Габариты ДхШхВ, мм | 2950х650х970 |
| Масса (нетто), кг | 360 |
