Пример. Вам необходимо изготовить коробочку высотой 50 мм. загнутую на 90 º с 4–х сторон, с металлической заготовки размером 500 мм х 500 мм. Ваши действия. Фиксатор высоты прижима балки нужно поднять и зафиксировать на высоте 50 мм.
С помощью угловысечнога станка или ножниц по металлу, заготовку подготовить к соответствующей формы (надрезать в углах).
Следующим шагом является изготовление из древесины или покупка металлического профиля, который будет выполнять функцию сегмента, высотой не менее 50 мм. и шириной не более 500 мм.
Располагаете заготовку между верхней и нижней траверсами, на заготовку кладете «Сегмент», зажимаете контролируя силу нажима верхней балки и осуществляете загиб детали на 90 º.
Подобную процедуру осуществляете со всеми сторонами заготовки. Коробочка готова!!!
Дополнительная опция позволяет изготавливать короба с высотой бортика до 90 мм.
Данная опция поставляется на заказ (устанавливается на заводе) и способна частично заменить сегментный станок.
Быстрый прижим материала обеспечивает Эксцентриковый механизм прижимной балки
Высокое качество гибки и возможность остановить прижимную балку в любой точке обеспечивает ее Вертикальный подъем.

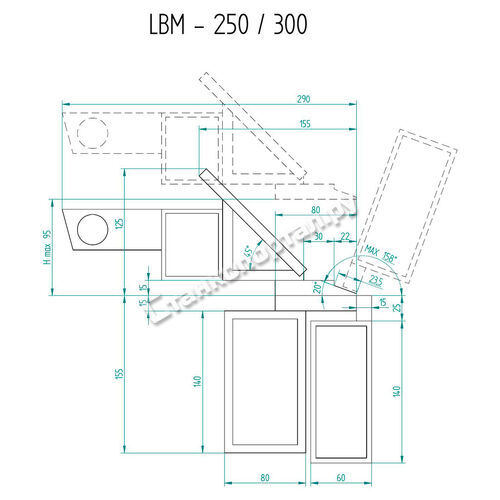

Высота раскрытия до 90 мм
Высота раскрытия больше аналогов и составляет 90 мм. Это дает возможность удобно располагать заготовку с высокимибортами.

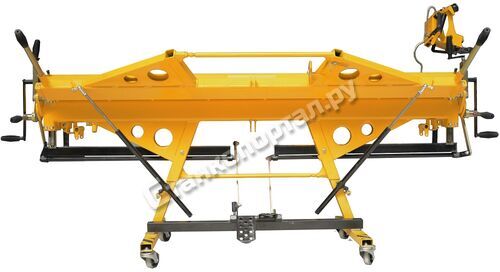

Вес станка (от 120 кг) значительно оптимизирован за счет перераспределения нагрузки на усиливающие тяги.
Высокое качество гибки всегда (без эффекта саблевидности и недогиба) - благодаря регулировке усиливающих тяг можно изменять прогиб всех трех балок.
Небольшой для проходных стальных листогибов такого типа вес станка в сочетании с установленными на опоры колесами рояльного типа позволяют легко перемещать листогиб.
Удобная и безопасная работа без смещения станка во время работы благодаря колесам с фиксаторами.
Для облегчения повторяемости гибки заготовок на определенный угол станок комплектуется жидкостным угломером и ограничителем угла поворота гибочной балки, позволяющим предварительно установить до четырех вариантов угла поворота.
Ограничитель угла поворта гибочной балки
В дальнейшем можно легко выбрать один из установленных углов путем простого поворота ограничителя на одну позицию.
Выбранные варианты ограничителя можно перенастраивать на любой угол поворота гибочной балки в любое время.
Роликовый нож обеспечивает промышленное качество реза стали толщиной до 0,8 мм.
Роликовый нож обладает возможностью регулировок направляющих и режущих роликов и, в случае необходимости, может быть легко подогнан к станку.
Это удобно в случае необходимости покупки дополнительного ножа к листогибу.
Направляющей рельсой для роликового ножа служит прижимная балка листогиба.
Деревянная площадка используется в качестве дополнительной опоры листогиба, а также служит теплоизолятором для оператора в случае работы на бетонном или земляном полу. Работать будет еще комфортнее!
Фронтальные ограничители (упоры) используются для ускорения раскроя листа на полосы одинаковой ширины - ограничители выставляются на заданный размер. Подача листа с тыльной стороны станка осуществляется до упора листа в ограничитель. После зажима и отрезания заготовки ножом можно повторить операцию «продвижение-отрезание листа» необходимое число раз.
Стол задней поддержки позволяет работать с широкими листами.
На кронштейнах стола задней поддержки расположены ограничители подачи листа и миллиметровая линейка.
Пользуясь ограничителями подачи листа можно значительно повысить производительность работы на станке по сравнению с гибкой по разметке заготовки.
Дополнительные ручки на гибочную балку
Дополнительными ручками для гибочной балки целесообразно воспользоваться в случаях, когда приходится работать с листом, который значительно выступает из станка, или когда станок рассчитан на длину листа 2,5 – 3 м.
Ножное управление движением прижимной балки
Ножное управление движением прижимной балкипозволяет значительно повысить производительность работ на листогибе.
При использовании ножного привода освобождаются руки оператора, что позволяет более быстро и точно размещать деталь в станке.
Фальцедогибающая машинка
Для качественного догиба заготовки до 180 градусов применяется фальцедогибающая машинка.
Использование фальцедогибающей машинки для догиба заготовки более удобно и технологично, чем использование для этой операции самого листогиба.
Простая и доступная фальцезакрывающая машинка бережет ресурс листогиба, предотвращая его ускоренный износ, который возникает при постоянном догибании гиба до 180 градусов с помощью гибочной балки.
Для изготовления желобов малого радиуса и отливов с плавным завершением используется валок для радиусной гибки листа.
Валок крепится на прижимную балку с обратной стороны станка.
Снижает усилие гиба, повышает производительность станка. Полностью компенсирует усилие, необходимое для подъема гибочной балки. Особенно эффективен при высокой загруженности работника.

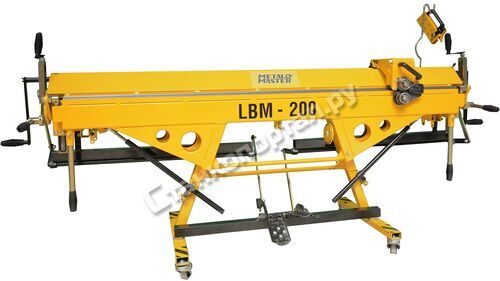

| Максимальная рабочая длина гибки, мм | 2650 |
| Толщина металла (сталь), мм | 0.5/0.7/0.8 |
| Толщина металла (алюминий), мм | 1 |
| Толщина металла (медь), мм | 0.7 |
| Максимальный угол гибки, ° | 140 |
| Габариты ДхШхВ, мм | 2950х650х970 |
| Масса (нетто), кг | 290 |
