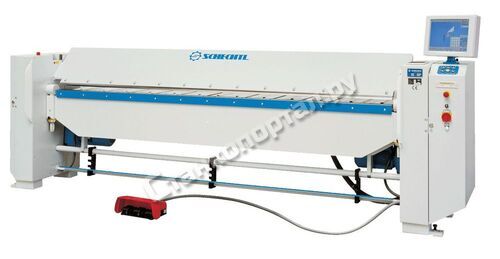

Электромеханический листогиб Schechtl MAB 100

Код товара: 004939

Schechtl MAB 100
Schechtl MAB 100
Код товара: 004939

Производитель: SCHECHTL

Страна:

Гарантия: 12 мес.

Уточнить наличие

Описание

Листогибочная машина MAB является высокопроизводительным станком с эксцентриковым механизмом прижима, благодаря которому скорость прижима заготовки составляет 50 мм/сек. Гибочная балка поворачивается со скоростью 80°. Элементы управления фирмы Moeller, двигатели фирмы SEW обеспечивают надежность работы. Высокая износостойкость сочленений и рабочих органов делает необходимость обслуживания минимальной. Высота подъема прижимной балки 140 мм, позволяет удобно размещать заготовку. Предусмотрены следующие варианты исполнения:

  • MAB xxx/1 - возможность задать угол гиба потенциометром. Станок оснащен задней поддержкой листа.
  • MAB xxx/EC - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен задней поддержкой листа.
  • MAB xxx/ECT - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен моторизованным задним упором 750 мм, точность 0,3 мм
  • MAB xxx/CNC S-Touch - сенсорный экран, возможность записи до 3000 программ, графическое отображение процесса гибки на экране, полностью руссифицированный интерфейс, подбор профиля по эскизу на экране. Станок оснащен моторизованным задним упором 1000 мм, точность 0,1 мм

Опции

  • Задний упор 500 мм или 750 мм
  • Задний упор 500 или 750 мм с поддержкой тонкого листа
  • Сегментный инструмент прижимной балки h=55 или 93 мм с монтажной шиной
  • Сегментный инструмент прижимной балки h=107 мм с быстросъемной монтажной шиной
  • Второй блок ножного выключателя
  • Дополнительные варианты накладок на прижимную и гибочную балки
  • Моторизованный задний упор с пневмоприводом 1500 мм, 2000 мм, 3150 мм для станков с CNC управлением

Комплектация

  • Станок с накладками гибочной балки 68/10 и 68/24
  • Блок ножного выключателя
  • Трехфазная вилка стандарта EU/16А с кабелем 5 м
  • Острокантная накладка прижимной балки 20° R=1 мм

Технические характеристики

Модель MAB 100 MAB 150 MAB 200 MAB 250 MAB 310 MAB 400
Длина листа, мм 1040 1540 2040 2540 3100 4040
Толщина листа, сталь (σв < 400 МПа), мм 4,0 3,5 3,0 2,5 2,0 1,5
Толщина листа, алюминий (σв < 250 МПа), мм 5,0 5,0 4,5 3,5 3,0 2,0
Номинальная мощность электродвигателя гибочной балки, кВт 1,5 1,5 1,5 1,5 1,5 1,5
Номинальная мощность электродвигателя прижимной балки, кВт 1,1 1,1 1,1 1,1 1,1 1,1
Размеры, мм (Модели c 1-ступенчатым управление, EC). 1970x
720x
1220
2470x
720x
1220
2970x
720x
1220
3470x
720x
1220
3965x
720x
1220
4970x
720x
1220
Размеры, мм. (Модели CNC) 2070x
1790x
1600
2570x
1790x
1600
3070x
1790x
1600
3570x
1790x
1600
4016x
1790x
1600
5070x
1790x
1600
Масса, кг (Модели c 1-ступенчатым управление, EC). 2160 2450 2730 3020 3310 3950
Масса, кг. (Модели CNC) 2300 2600 2900 3200 3510 4200
