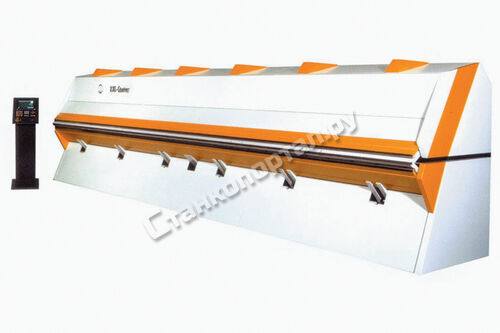

Листогиб электромеханический RAS XXL-CENTER 75.04

Код товара: 004976

RAS XXL-CENTER 75.04
Код товара: 004976

Производитель: RAS

Страна: Германия

Гарантия: 12 мес.

Уточнить наличие

Описание

Один оператор загружает заготовку в систему поддержки листа и потом просто вынимает готовую деталь. Станок автоматически захватывает, позиционирует и гнет заготовку в нужную деталь. Никаких поворотов детали. Не надо неудобно держать деталь. Нет необходимости во втором или третьем операторе. Вы получаете готовую деталь в автоматическом режиме в короткие сроки!

  • Четыре экстремально быстрые управляемые ЧПУ оси с электроприводом (не гидравлическая система!)
  • CNC (ЧПУ) управление
  • Загрузочные поддерживающие столы из нерж. стали
  • Центрирующие пальцы специальной формы
  • Подающие зажимы
  • Три ножные педали
  • Сменный инструмент
  • Для верхней и нижней балок
  • Инструмент гибочных балок
  • Свободное пространство спереди верхней и нижней балок ( 300 градусов (патент) )

Параметры

  • Габариты: 1600x4370x1600
  • Вес: 8000
  • Рабочая зона (мм.): 4240,00
  • Толщина металла (мм.): 1,50
  • Мощность (кВт): 3,00
  • Производитель: RAS
  • Страна производитель: Германия
  • Питание (Вольт): 380
  • Максимальный угол гиба (Град.): 150
  • Сегментная балка: Да
  • Тип привода: Электромеханический

Технические характеристики

Модель 75.04 75.06 75.08
Макс. толщина Оцинкованная сталь 1,5 mm 1,5 mm 1,5 mm
Макс. толщина Нержавеющая сталь 1 mm 1 mm 1 mm
Макс. толщина Алюминий 2 mm 2 mm 2 mm
Рабочая длина 4240 mm 6400 mm 8480 mm
Задний упор 12-750 mm 12-750 mm 12-750 mm
Точность позиционирования заднего упора +/- 0.1 mm +/- 0.1 mm +/- 0.1 mm
Расстояние между подающими зажимами, min 180 mm 180 mm 180 mm
Число дополнительных прижимных сегментов 4 4 4
Узлы соединения приводов и балок 16 16 16
Число упорных пальцев и зажимов 6 6 6
Свободное пространство спереди верхней и нижней балок 300 300 300
Рабочая высота 900 mm 900 mm 900 mm
Длина 1600 mm 1600 mm 1600 mm
Ширина 4370 mm 6700 mm 8740 mm
Высота 1600 mm 1600 mm 1600 mm
Вес 8000 kg 12500 kg 2*8000 mm
Давления воздуха 5,5 bar 5,5 bar 5,5 bar
Мощность привода верхней балки 2,2 kw 2,2 kw 4,4 kw
Мощность привода верхней гибочной балки 2,2 kw 2,2 kw 4,4 kw
Мощность привода нижней гибочной балки 2,2 kw 2,2 kw 4,4 kw
Скорости Поворотная балка 126 deg/s 126 deg/s 126 deg/s
Скорости Верхняя балка 60 mm/s 60 mm/s 60 mm/s
