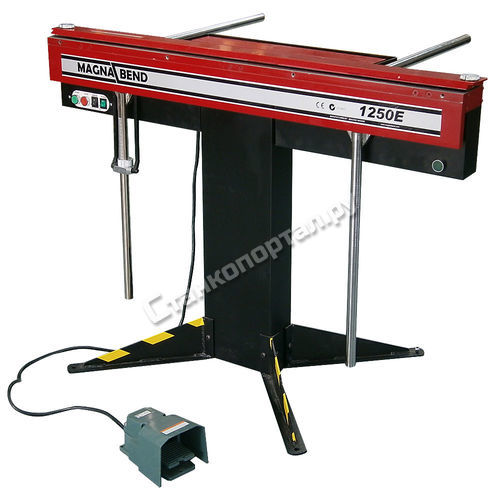

Электромагнитный листогиб Magnabend MB 1250

Код товара: 004983

Magnabend MB 1250
Код товара: 004983

Производитель: Magnabend

Страна:

Гарантия: 12 мес.

Уточнить наличие

Описание

Оригинальная конструкция Magnabend предоставляет вам неограниченные возможности для создания тех форм, которые вы хотите. В своей основе листогиб Magnabend является продольным электромагнитом со стальной зажимной рейкой, расположенной выше него. При работе заготовка листового металла зажимается между двумя рейками с усилием в несколько тонн. Изгиб формируется за счет поворота загибающей планки, которая установлена на специальных шарнирах, расположенных в передней части машины. Это делает станок необычайно компактным и одновременно кардинально расширяет его возможности. Станок MAGNABEND™ гнет металлический лист толщиной 1,6 мм, обеспечивая равномерный прижим – 4,5 тонны/метр, осуществляет гибку на 180 градусов, на нем легко изготовить закрытый короб без ограничения высоты, а также цилиндрический профиль.

Прижим заготовки осуществляется электромагнитом. Фиксирующая нагрузка прилагается непосредственно в точке ее создания; усилие не нуждается в передаче опорным конструкциям, расположенным на торцах станка, как это устроено у классических полнопроходных моделей. Это, в свою очередь, означает, что зажимное приспособление не нуждается в конструкционной массе, что позволяет сделать станок более компактным и производить изделия более сложного сечения. Толщина зажимной рейки определяется только ее способностью пропускать достаточное количество магнитного потока, а не конструкционными требованиями. Электромагнит обеспечивает равномерный прижим заготовки с усилием 4,5 тонны/метр, что делает профиль идеально ровным. Кроме того, станок обладает высочайшей износостойкостью за счет отсутствия механического трения (ресурс более 10 лет).

Листогиб Magnabend не нуждается в массивной гибочной балке, для создания необходимой жесткости, поскольку в конструкцию станка входят специально разработанные сферические шарнирные петли, которые распределены по всей длине загибающей планки. Эта особенность еще более повышает компактность станка при сохранении его производительности.

Станок является полнопроходным (с возможностью неограниченной подачи листа). Быстрое и точное расположение заготовки в рабочей зоне, достигается с использованием поддерживающих кронштейнов с ограничителями подачи листа.

На листогибе Magnabend установлен угломер, позволяющий оценить угол произведенного загиба в любой момент движения гибочной балки. Удобный ограничитель угла поворота гибочной балки, позволяет быстро задать необходимый угол загиба и выполнить необходимое число гибов с высокой воспроизводимостью угла.

Пульт управления, дублированный на обоих сторонах станка, и выносная педаль управления, позволяют повысить производительность работы на листогибе Magnabend за счет освобождения рук оператора и удобного доступа к управляющей панели.

Удобно расположенные регуляторы на каждой стороне зажимного стержня позволяют легко выставлять радиус изгиба на рабочих образцах различной толщины.

Открытая конструкция торца позволяет сгибать сложные формы. Листогибы возможно компановать в линию, по длине, получая возможность изготовить очень длинный гиб.

В зоне рабочего стола размещен удобный лоток для инструментов. Также в нем можно хранить сегменты разрезной балки.

В комплекте со станком идет цельная балка для продольных гибов и прижимная балка разбитая на сегменты разного размера. Различные варианты прижымных балок позволяют вам изготовить практически любую из возможных конструкций.

На листогибе Magnabend реализованы два режима работы электромагнита. После размещения заготовки включается режим фиксации, на 30% рабочей мощности, После начала движения гибочной балкой включается рабочий режим. После произведенного гиба и возврата гибочной балки в исходное положение автоматически происходит освобождение заготовки. Данная последовательность обеспечивает большую производительность и меньшую утомляемость оператора. Встроенная защита – предотвращает перегрузку машины. Если расчетная мощность листогиба превышается, то зажимные рейки легко ослабляются, тем самым минимизируется возможность повреждения машины.

Сферы использования листогиба MAGNABEND™:

  • Образовательные учреждения: ящики для инструментов, кухонные принадлежности, короба.
  • Электроника: подставки, корпуса, стойки.
  • Судостроение: фитинги, кронштейны.
  • Офисное оборудование: полки, кабинеты, компьютерные стенды, стойки.
  • Производство: модели и макеты, нагревательные элементы, стенды, корпуса агрегатов и устройств.
  • Электрооборудование: электрические и распределительные щиты, кожухи, элементы крепления светового оборудования.
  • Реклама: знаки, вывески, буквы, афиши, стенды, стойки.
  • Автомобильный транспорт: корпуса кабин и фургонов, прицепов, оборудование ремонтных мастерских, короба, системы вентиляции.
  • Сельское хозяйство: фидеры, бункеры, молочное оборудование, системы подачи и распределения кормов и удобрений.
  • Строительство: бытовки, доборные элементы и элементы фасадов, ограждения, гаражные двери, перекрытия, навесы.
  • Кондиционирование воздуха: воздуховоды, корпуса теплообменников, различные короба.

Опции

  • Передвижной ножной переключатель (для модели 1250E)
  • Балка с прорезями для гибки лотков ("расческа")
  • Узкая прижимная балка для гибки замкнутых коробов малого сечения

Комплектация

  • Листогибочный станок
  • Передвижной ножной переключатель (кроме модели 1250Е)
  • Цельная прижимная балка
  • Прижимная балка разбитая на сегменты

Все машины Magnabend поставляются с подробным руководством пользователя, которое объясняет, как использовать машину, также как и выполнять различные простые изделия.

Технические характеристики

Модель MB 1250 MB 2000 MB 2500 MB 3200
Длина гибки, мм 1250 2000 2500 3200
Толщина металла (сталь, σв < 320 МПа), мм 1,6 1,6 1,6 1,2
Толщина листа, алюминий (σв < 320 МПа),мм 1,6 1,6 1,6 1,2
Толщина листа, нержавеющая сталь (σв < 320 МПа),мм 1,0 1,0 1,0 0,9
Минимальная высота U-образного профиля, мм 19 19 19 19
Минимальные размеры замкнутого профиля, мм 98x19 98x19 98x19 98x19
Минимальная высота Z-образного профиля (со снятой накладкой), мм 19 98x19 98x19 98x19
Усилие прижима стандартной балкой, тонн 6 9 12 10
Высота стола, мм 900 900 900 900
Задний упор, мм 640 640 640 640
Ножной переключатель опция есть есть есть
Напряжение переменного тока, В 220/240 220/240 220/240 220/240 220/240
Потребляемый ток, А 8 12 15 15
Масса, кг 150 270 315 380
