Линия профилирования Стеллажные балки

Код товара: 005468

Код товара: 005468

Производитель: Россия

Страна: Россия

Гарантия: 12 мес.

Уточнить наличие

Описание

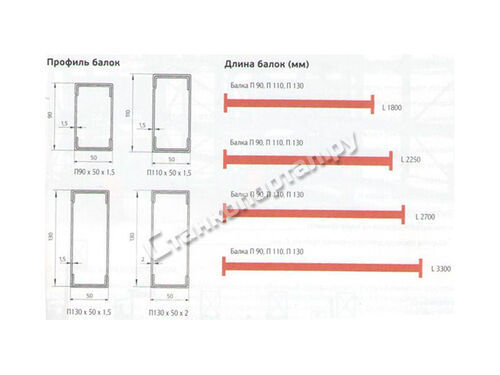

Профиль, схема и производственный поток:

  • Профиль: толщина 1,5-2,0 мм исходя из профиля заказчика, ширина рулона: регулируется.
  • Данная машина только производит разные размеры установленного диапазона.
  • Машина имеет регулируемую конструкцию роликового профилирования.

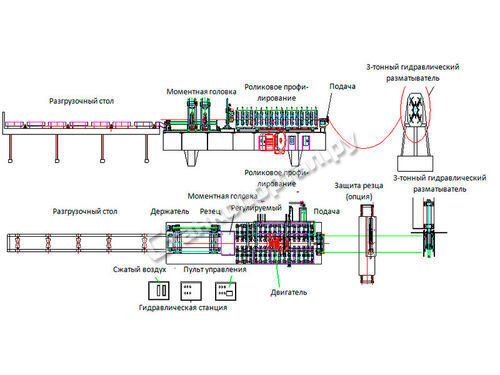

Схема расположения машины (только для справки, точная схема будет представлена заказчику через 20 дней после подтверждения заказа?

  • Рабочее направление согласно заказу:

Производственный поток оборудования:

Разматыватель?подача?моментная головка ? роликовое профилирование?резание летучим резцом?разгрузочный стол

Структура оборудования:

1: 3-тонный гидравлический разматыватель

  • Отдельный разматыватель, одна сторона может выкладывать материал.
  • Настройка автоматической гидравлической системы на раскатку.
  • Вес рулона (макс.): 3000 кг.
  • Внутренний диаметр: 560 – 700 мм.
  • Максимальный наружный диаметр: 1800 мм.
  • Диаметр масляного цилиндра: 100 мм.
  • Ширина рулона (макс.): 500 мм.
  • Рабочая скорость: 0-15 м/мин. регулируемая.
  • Мощность главного двигателя: 4 кВт, двигатель переменного тока.
  • Гидравлическая мощность: 3 кВт.
  • Марка частотного преобразователя: Yaskawa
  • Разматыватель должен быть с регулированием петли, прижимом и заградительной перегородкой от падения рулона.
  • Разматыватель имеет 4 сегмента.

2: Роликовое профилирование

  • Резка и сварка (по выбору заказчика).
  • Резка гидравликой, данная гидравлическая установка используется для резания летучим резцом.
  • Режущее полотно: Cr12 с термообработкой при 58-60°
  • Ручная сварка.
  • Система подачи: регулируется маховиком.
  • Диапазон ширины подачи: 70-200 мм (исходя из окончательного проекта).
  • Подающий ролик: диаметр 65 мм, материал ASTM52100, сорт HRC58-62.
  • Мощность главного двигателя: 15 кВт переменного тока, двигатель расположен сбоку для экономии места (марка: Guomao Китай).
  • Роликовый блок: 17 мест.
  • Толщина ролика: 1,5-2.0 мм, максимальная толщина ролика может быть 2,2 мм.
  • Материал: GI или металл, устойчивость к деформации 195-300Mpa.
  • Скорость машины:0-15 м/мин.
  • Материал ролика: GCR15, закаленный при 58°-62°, последний оборот управления типа CNC.
  • Диаметр вала: 70 мм.
  • Рабочий режим: верхний вал – ведущий, нижний вал – ведомый.
  • Материал вала: ASTM 1045 закаливание и отпуск.
  • Трансмиссия: цепь 1,0 дюйм, двойной ряд.
  • Напряжение, число оборотов и фаза машины: 380 В, 50 Гц, 3 фазы.
  • В основании роликового формующего устройства имеются выравнивающие болты.
  • Основная рама машины: двутавровая балка из сварочной стали.
  • Станина станка оснащена прямолинейной режущей пластиной.
  • Профильная машина оснащена 2 кнопками для аварийного останова.
  • Машина с защитными ограждениями для приводной части роликовой профильной машины.
  • Моментная головка:
  • Одна позиция после роликового профилирования.
  • Функция: для перемещения конечного продукта верх и вниз/влево и вправо для прямолинейности.
  • Материал ролика: GCR15, закаленный при 58°-62°, последний оборот управления типа CNC.
  • Регулируется маховиком.

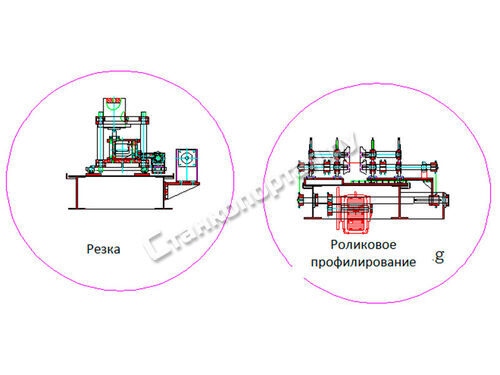

3: Система резки

  • Машина оснащена системой летучего резца, непрерывной.
  • Рабочий режим: держатель прижимает лист и вместе с резцом перемещается на прямолинейный направляющий рельс для маркировки.
  • Резка под углом 45 градусов без отходов.
  • Мощность резки обеспечивается гидравликой, 11 кВт с емкостью.
  • Держатель работает от пневмокомпрессора.
  • Мощность пневмокомпрессора: 5,5 л.с. (пневмокомпрессор поставляется заказчиком).
  • Гидравлическое рабочее давление: 25 МПа.
  • Резка после профилирования: после профилирования отрезает лист нужной длины.
  • Режим резки: непрерывное движение главной машины во время резки.
  • Материал режущего полотна: Cr12 с термообработкой при 58-60° 6-секционный резчик.
  • Измерение длины: измерение длины посредством автоматического датчика, марка: Omron.
  • Допуск длины: 3000 мм+/- 1,0 мм.
  • Длина стола резки: 2 м.

4: Машина для упаковки

  • Функция: для упаковки вместе двух балок.
  • Рабочий процесс: сначала ручная укладка, потом подача в упаковочную машину.
  • Установка: 4 места.
  • Мощность : 5,5 кВт, переменный ток, марка: Guomao, Китай.
  • Материал ролика: GCR15, закаленный при 58°-62°, последний оборот управления типа CNC.
  • Диаметр вала: 70 мм.
  • Цепной привод: 1,0 дюйм, двойной ряд.
  • Скорость машина: 0-15 м/мин.
  • Управление реверсирующим переключателем.

5: Пульт управления

  • Напряжение, частота, фаза: 380 В, 50 Гц, 3 фазы.
  • Напряжение, частота, фаза: 380 В, 50 Гц, 3 фазы.
  • Автоматический подсчет количества.
  • Компьютер контролирует длину и количество. Машина будет автоматически отрезать нужную длину и остановится, когда нужное количество будет получено.
  • Неточная длина легко корректируется.
  • Пульт управления: кнопочный переключатель и сенсорный экран.
  • Единица длины: миллиметр (включается на сенсорном экране).
  • Язык: английский или китайский.
  • Марка ПЛК: Panasonic
  • Марка частотного преобразователя: Yaskawa, количество: 1
  • Сенсорный экран: Weinview Тайвань.

6: Гидравлическая установка:

  • Гидравлическая мощность: 11 кВт.
  • Рабочее давление: 25 МПа, регулируемое.
  • Гидравлическая установка с емкостью для быстрой подачи масла под давлением в соответствии с требованиями к давлению и скорости.
  • Гидравлическая установка с воздушным охлаждением.
  • Электромагнитный клапан: 1-2 группы (исходя из запроса заказчика, требует систему резки и сварки).
  • Гидравлическое масло: № 46.

7: Ручной разгрузочный стол

  • Рама: сварная трубная.
  • Размер: (около) длина 2,0 м *ширина 0,5 м*высота 1 м.
  • Один разгрузочный стол с опорным роликом.
  • Опорный ролик: ASTM 1045 с хромом.
  • Диаметр роликов: 55 мм.

8: Линия в сборе (для устройства финишной отделки требуется основание):

  • Приблизительно: длина 22 м*ширина 1,5 м*высота 1,5 м.
  • Полный вес: около 10 т.
  • Скорость?около 0-15 м/мин.
  • Цвет машины: голубой, желтый или по запросу заказчика.

7: Компоненты линии в сборе:

  • ПЛК: Panasonic.
  • Конечный переключатель: Panasonic.
  • Сенсорный экран?Weinview Тайвань.
  • Преобразователь: Yaskawa.
  • Кнопки и контактор?Schnerder.
  • Датчик?Omron.
  • Двигатель и редуктор?Changzhou Guomao?Китай).

Комплектация

  • 3-тонный гидравлический разматыватель - 1 шт.
  • Главная машина роликового профилироваания - 1 шт.
  • Система резки - 1 шт.
  • Машина для упаковки - 1 шт.
  • Пульт управления - 1 шт.
  • Гидравлическая установка - 1 шт.
  • Ручной разгрузочный стол - 1 шт.
