Линия профилирования перфорированных стоек стеллажных систем

Код товара: 005467

Код товара: 005467

Производитель: Россия

Страна: Россия

Гарантия: 12 мес.

Уточнить наличие

Описание

Конструкция машины:

  • 5-тонный гидравлический разматыватель;
  • Подача?Правильная машина;
  • Сервопривод подачи?штампование;
  • Формующая станция?Моментная головка ?резание летучим резцом;
  • Разгрузочный стол;
  • Гидравлическая установка;
  • Пульт управления;
  • Список запасных частей.

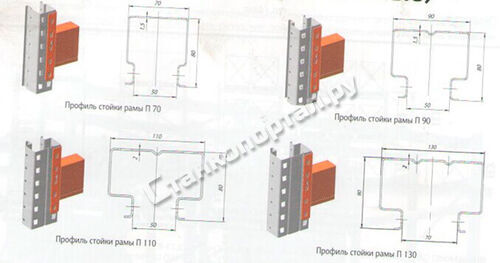

Профиль, схема и производственный поток:

  • Материал профиля: стальные листы для гнутья в холодном состоянии, GI или металл 195-235 МПа.
  • Толщина: 1,5 – 2,0 мм.
  • Ширина рулона: в зависимости от профиля.
  • Высота: ± 1,5; эффективная высота: ±1,5 мм.
  • Длина готового изделия: в зависимости от запроса заказчика.

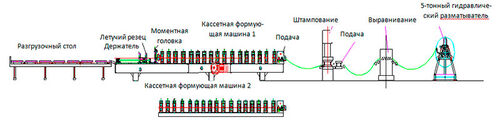

Схема расположения машины (только для справки, точная схема будет представлена заказчику через 20 дней после подтверждения заказа?

  • Рабочее направление согласно заказу:

Производственный поток:

Разматыватель?подача?Правильная машина ?сервопривод подачи?штампование?роликовое профилирование?Моментная головка ?резание летучим резцом?разгрузочный стол

Структура оборудования:

  • Отдельный разматыватель, одна сторона может выкладывать материал.
  • Настройка автоматической гидравлической системы на раскатку.
  • Раскатка с помощью ползуна.
  • Вес рулона (макс.): 500 кг.
  • Внутренний диаметр: 480 – 560 мм.
  • Максимальный наружный диаметр: 1200 мм.
  • Диаметр масляного цилиндра: 120 мм.
  • Ширина рулона (макс.): 580 мм.
  • Рабочая скорость: 0-15 м/мин. регулируемая.
  • Мощность главного двигателя: 5,5 кВт, двигатель переменного тока.
  • Гидравлическая мощность: 4 кВт.
  • Марка частотного преобразователя: Yaskawa
  • Разматыватель должен быть с регулированием петли, прижимом и заградительной перегородкой от падения рулона.
  • Разматыватель имеет 4 сегмента.
  • Цвет: голубой.
  • Количество: 1

2: Подача?Правильная машина

Подача

  • Регулируемый центр формующих роликов и достаточная длина, чтобы предотвратить боковое смещение полосы на входе в правильную машину.
  • Тип подачи: регулируемый.
  • Диапазон ширины подачи зависит от профиля.
  • Входной и направляющий ролик: диаметр 80 мм, материал SAE1045, HRC48-52, поверхность с хромом.
  • Количество: 1.

Правильная машина

  • Количество правильных валков устанавливается в соответствии с толщиной 2,5 – 3,0 мм.
  • Валок правильной машины: вверху 3 валка, внизу 4 (всего 7 валков).
  • Материал правильного валка: SAE 1045, стойкость термообработки 48-52 HRC.
  • Диаметр вала правильной машины: 76mm, материал SAE 1045, закаливание и отпуск.
  • Количество: 1

3: Привод сервоподачи?штампование

Привод сервоподачи:

  • Машина регулирует привод сервоподачи и штамповочный пресс для поддержания высокой скорости и точности.
  • Марка привода сервоподачи: Yaskawa.
  • Мощность сервопривода: 3 кВт.
  • Точность подачи: ± 0,5 мм.
  • Максимальная подача: 40 раз/мин.
  • Количество: 1.

Штамповочный пресс:

Машина регулирует привод сервоподачи и штамповочный пресс для поддержания высокой скорости и точности.

Технологическая характеристика штамповочного пресса:

  • Модель: JH21-100.
  • Номинальное усилие:  1000 кН.
  • Ход при номинальном усилии: 6 мм.
  • Ход ползуна: 160 мм.
  • Число ходов: 50 мин.
  • Максимальная заданная высота штампа: 350 мм.
  • Регулирование заданной высоты штампа: 80 мм.
  • Расстояние между центром ползуна и рамой: 350 мм.
  • Размеры рабочего стола: (F.B XL.R): 680 х 1150 мм.
  • Размеры отверстия рабочего стола: ?260 x 50 x?220 мм.
  • Толщина подштамповой подушки: 140 мм.
  • Размеры отверстий в станине (F.B x L.R): 420 x 540.
  • Размеры нижней поверхности ползуна: (F.B x L.R): 540 x 680 мм.
  • Размер отверстия для ручки (диаметр x глубина): ?60 x 80 мм.
  • Расстояние между стойками корпуса: 760 мм.
  • Мощность двигателя: 7,5 кВт.
  • Наружные размеры: (F.B x L.R x H): 1850 x 1490 x 3060 мм.
  • Вес нетто: 8000 кг.
  • Штамповальный пресс выполняет непрерывное штампование.
  • Количество: 1.

Технологическая характеристика пресс-формы:

  • Материал пресс-формы: Cr12 с термообработкой.
  • Количество: 1.

4: Формующая станция?Моментная головка ?резание летучим резцом

Подача:

  • Система подачи: регулируется маховиком.
  • Максимальная ширина подачи: 330 мм.
  • Подающий ролик: диаметр 65 мм, материал ASTM52100, сорт HRC58-62.

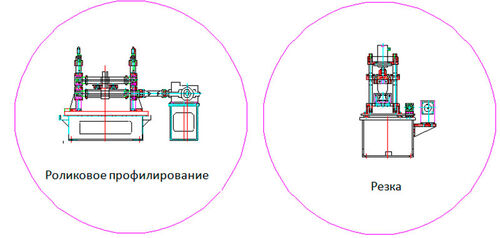

Узел роликового профилирования:

  • Основная рама: балочная сварная конструкция Q235 H.
  • Размер основной рамы: около 10000 х 1400 х 350 (мм), длина х ширина х высота.
  • В основании роликового формующего устройства имеются выравнивающие болты.
  • Роликовая станция: 18 позиций (исходя из окончательного проекта).
  • Боковой ролик: 3 позиции (исходя из окончательного проекта).
  • Толщина ролика: 1.5-2.0 мм, но максимальная толщина ролика машины может быть 3,2 мм.
  • Материал: GI or металл, устойчивость к деформации 195-235 Mpa.
  • Скорость машины: 0-15м/мин.
  • Материал ролика: GCR15, закаленный при 58°-62°, последний оборот управления типа CNC.
  • Диаметр вала: 85 мм.
  • Рабочий режим: верхний вал – ведущий, нижний вал – ведомый.
  • Материал вала: ASTM 1045 закаливание и отпуск.
  • Трансмиссия: коробка передач, модель: 180, зубчатая структура в конической пе-редаче.
  • Станина станка – конструкция чугунного литья, модель: HT250, высота: около 550 мм, толщина около 55 мм (исходя из окончательного проекта).
  • Машина с защитными ограждениями для приводной части роликовой профильной машины.
  • Мощность главного двигателя: 15 кВт, переменный ток, двигатель сбоку для экономии места (марка: Guomao, Китай).
  • Напряжение, число оборотов и фаза главного двигателя: 380 В, 50 Гц, 3-фазный.
  • Профильная машина оснащена 2 кнопками для аварийного останова.

Моментная головка:

  • Одна позиция после роликового профилирования.
  • Функция: для перемещения конечного продукта верх и вниз/влево и вправо для прямолинейности.
  • Материал ролика: GCR15 закаленный при 58°-62°, последний оборот управления типа CNC.
  • Регулируется маховиком.
  • Количество: 1.

Система резки

  • Машина оснащена системой летучего резца, непрерывной.
  • Рабочий режим: держатель прижимает лист и вместе с резцом перемещается на прямолинейный направляющий рельс для маркировки.
  • Резка под углом 45 градусов без отходов.
  • Мощность резки обеспечивается гидравликой, 11 кВт с емкостью.
  • Держатель работает от пневмокомпрессора.
  • Мощность пневмокомпрессора: 5,5 л.с. (пневмокомпрессор поставляется заказчиком).
  • Гидравлическое рабочее давление: 25 МПа.
  • Резка после профилирования: после профилирования отрезает лист нужной длины.
  • Режим резки: непрерывное движение главной машины во время резки.
  • Материал режущего полотна: Cr12 с термообработкой при 58-60°4-секционный резчик.
  • Измерение длины: измерение длины посредством автоматического датчика, марка: Omron.
  • Допуск длины: 3000 мм+/- 1,0 мм.
  • Длина стола резки: 2 м.
  • Перед резкой необходимо установить электрооптический выключатель, чтобы исключить резку отверстия.
  • Количество: одна единица.

5: Разгрузочный стол

  • Стол для приема резаных профилей: с роликовым транспортером для свободной выгрузки профилей; полная длина после сборки, как минимум, 4000 мм.
  • Выгрузка готовой продукции со стола: ручная.
  • Рама: сварная трубная.
  • Размер: (около) длина 2,0 м *ширина 0,6 м*высота 0, 9 м.
  • Один разгрузочный стол с несколькими опорными роликами (исходя из окончательного проекта).
  • Опорный ролик: ASTM 1045 с хромом.
  • Диаметр роликов: 55 мм.
  • Цвет: голубой или по запросу заказчика.
  • Количество: 2 единицы.

6: Пульт управления

Программируемая установка длины профиля и количества.

  • Программируемая режущая часть, разная длина в одном программном цикле без количественных ограничений (без останова рабочего оборудования): будет поставлено.

Одновременно можно задать данные 5 групп.

  • Автоматический останов оборудования по окончании программы резки: будет поставлен.
  • Рабочий язык системы: английский или китайский.
  • Напряжение, частота, фаза: 380 В, 50 Гц, 3-фазный.
  • Компьютер контролирует длину и количество. Машина будет автоматически отрезать нужную длину и остановится, когда нужное количество будет получено.
  • Неточная длина легко корректируется.
  • Пульт управления: кнопочный переключатель и сенсорный экран.
  • Единица длины: миллиметр (включается на сенсорном экране).
  • Марка ПЛК: Panasonic
  • Марка частотного преобразователя: Yaskawa, количество: 1
  • Сенсорный экран: Weinview Тайвань.
  • Количество: 1
  • Цвет: серый.

7: Гидравлическая установка:

  • Гидравлическая мощность: 11 кВт.
  • Рабочее давление: 25 МПа, регулируемое.
  • Гидравлическая установка с емкостью для быстрой подачи масла под давлением в соответствии с требованиями к давлению и скорости.
  • Гидравлическая установка с воздушным охлаждением.
  • Электромагнитный клапан: 1 группа
  • Гидравлическое масло: № 46.
  • Количество: 1.

8: Перечень запасных деталей

  • Запасные детали 1- Бесплатно
Наименование Количество
1 Подшипник 10 единиц
2 Концевой выключатель 4 единиц
3 Реле 2 набора
4 Винт + колпачковая гайка несколько штук
5 Масляная трубка 3 единицы
6 Винт для станции 5 единиц
Инструменты Инструменты: гаечный ключ, шестиугольный гаечный ключ и раздвижной ключ, и другие необходимые инструменты для настройки станка
  • Запасные детали 2 - за отдельную плату (по заказу клиента)

9: Полная линия (такая линия требует основание в виде готового станка):

  • Размеры: длина около 30 м * ширина 2 м * высота 1,9 м (от рулоноразматывателя до конца)
  • Вес полной линии: всего около 25 тонн
  • Скорость: 8 м/мин
  • Цвет станка: синий и желтый (или иной цвет по заказу клиента)

10: Марки компонентов линии:

  • ПЛК: Panasonic
  • Концевой выключатель: Panasonic
  • Сенсорный экран?Taiwan Weinview
  • Преобразователь: Yaskawa
  • Кнопка и контактор?Schneider
  • Кодировщик?Omron
  • Мотор и редуктор?Changzhou Guomao?Китай?
  • Серво двигатель: Yaskawa
  • Пробивная машина: Yangli
