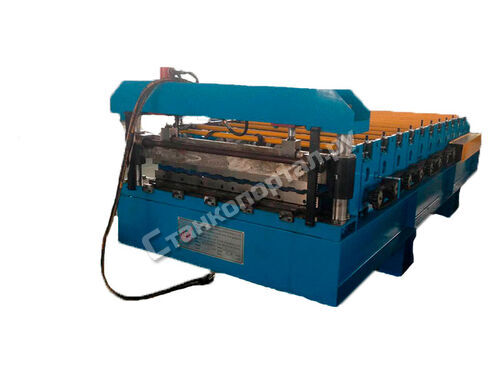

Профиль С8

Код товара: 005455

С8
С8
Код товара: 005455

Производитель: Россия

Страна: Россия

Гарантия: 12 мес.

Уточнить наличие

Описание

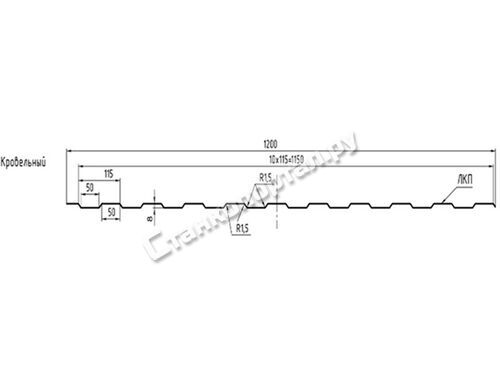

Профиль, схема и производственный процесс:

  • Материал профиля: оцинкованная сталь до 235 МПа
  • Диапазон толщины: 0,4-0,7 мм
  • Ширина катушки: в соответствии с профилем
  • Высота: 8±1?рабочая ширина: 1150±5 мм
  • Примечание: 1200 мм не может быть обеспечено
  • Длина готовой продукции: от 500 мм до (по меньшей мере) 12 000 мм
  • Схема станка (только для справки, точная схема будет передана клиенту в течение 20 дней после подтверждения заказа)
  • Рабочая направляющая база поставляется по запросу клиента:
  • Производственный процесс:
  • Ручной рулоноразматыватель ? податчик ? профилирование ? обрезка ? приёмный стол

Технология составляющих станка

1: Ручной рулоноразматыватель

  • Габаритные размеры: 1700 мм * 1000 мм * 800 мм
  • Ширина подачи: 1300 мм
  • Грузоподъемность: 5 Тонн
  • Диапазон расширения (вручную): 480 мм — 570 мм
  • Режим расширения и управления: внутреннее расширение и управление вручную
  • Способ подачи: ручной
  • Цвет: Синий (либо иной цвет по запросу клиента)
  • Количество: 1

2: Подача ? профилирование

Подача

  • Регулируемый центр сгибающих роликов достаточной длины для предотвращения продольного движения полоски на ее пути к выравнивателю.
  • Тип подачи: регулируемый.
  • Ширина подачи: в соответствии с окончательной конструкцией
  • Вход и направляющий ролик: диаметр составляет ?56 мм, материал - SAE1045, HRC48-52° с поверхностью с хромом
  • Количество: 1

Секция профилирования

  • Материал профиля: цветная сталь
  • Диапазон толщины: 0,4 – 0,7 мм, оцинкованная сталь до 235 МПа
  • Мощность основного мотора: 5,5 кВт, мотор переменного питания, мотор находится внутри основного станка (Марка: Guomao, Китай)
  • Напряжение станка, частота, фаза: 380 В, 50 Гц, 3 Фазы
  • Станция сгибания: около 18 станций (в соответствии с окончательной конструкцией
  • Материал роликов:ASTM1045 с поверхностью, покрытой хромом, обработаны на станке с ЧПУ
  • Диаметр вала: ?70 мм, материал: SAE1045 с закалкой и отпуском
  • Скорость сгибания: 0 – 15 м/мин
  • Трансмиссия: цепная, один дюйм, однолинейная
  • Станция сгибания оснащена болтами регулировки уровня в основании
  • Корпус станка изготовлен из сварочной стали H-beam (швеллер)
  • Главный профилегибочный станок оснащен 2 кнопками для экстренной остановки в случае неполадок.
  • В качестве станины в станке используется металлическая стенка
  • Во избежание несчастных случаев, все детали привода оснащены защитными кожухами
  • Цвет станка: Синий и желтый (либо иной цвет по заказу клиента)
  • Количество: 1

Система резки

  • Устройства поперечной резки профиля, которые позволяют резать гнутый профиль без повреждения металлического покрытия и обеспечивают гладкий срез, включены в комплект поставки;
  • Подача последнего разрезаемого профиля из оборудования: автоматическая, если длина последнего профиля не менее 100 мм;
  • Резка после профилирования: резка листа необходимой длины после профилирования
  • Использует два гидравлических цилиндра с применением регулятора потока для достижения равномерного опускания ножа.
  • Материал лезвия:Cr12, твердость по шкале HRC 58-62;
  • Мощность резки гидравликой: 4 кВт;
  • Рабочее давление: 12 МПа регулируемое;
  • Длина измерения: автоматическое измерение длины кодировщиком, марка: Omron
  • Последовательность резки контролируется той же программой ПЛК
  • Допуск длины: +/- 1,5 мм для каждого края продукта
  • Количество: 1

3: Приемный стол

  • Соединено трубой 60 мм * 40 мм
  • Размер: 1,0 м длина*0,8 м ширина * 0,6-1 м высота
  • Один внешний столик с двумя опорными роликами
  • Цвет: синий или иной цвет по запросу клиента
  • Количество: 2 единицы

4: Гидравлическая станция

  • Гидравлическая мощность: 4 кВт
  • Рабочее давление: 12 МПа, регулируемое
  • Соленоидный клапан: 1 группа (для окончательной резки)
  • Гидравлическое масло: гидравлическое масло №46
  • Цвет: Синий (или иной цвет по запросу клиента)
  • Количество:1

5: Пульт управления

  • Программируемые настройки длины и количества профиля
  • Программируемое режущее устройство, различные значения длины в одном программируемом цикле без ограничений по количеству (без остановки работы оборудования): будет включено в комплект поставки. Одновременно можно установить пять групп данных
  • Автоматическая остановка оборудования после завершения программы резки: опция будет включена в комплект поставки
  • Язык операционной системы: английский и китайский
  • Напряжение, частота, фаза: 380 В, 50 Гц, 3 фазы
  • Компьютер, используемый для контроля длины и количества: станок будет автоматически нарезать отрезки установленной длины и останавливаться по достижению необходимого количества.
  • Неточность длины легко исправляется.
  • Панель управления: кнопочный выключатель и сенсорный экран
  • Единица измерения длины: миллиметры (переключается на панели управления)
  • Марка ПЛК: Panasonic
  • Марка конвертера частот: Yaskawa, количество: 2
  • Сенсорный экран: Taiwan Weinview

7: Полная линия (такая линия требует основание в виде готового станка):

  • Размеры: длина около 20 м * ширина 2,5 м * высота 1,9 м (от рулоноразматывателя до конца)
  • Вес полной линии: всего около 5 тонн
  • Скорость: 0-15 м/мин
  • Цвет станка: синий и желтый (или иной цвет по заказу клиента)

8: Марки компонентов линии:

  • ПЛК: Panasonic
  • Концевой выключатель: Panasonic
  • Сенсорный экран: Taiwan Weinview
  • Преобразователь: Yaskawa
  • Кнопка и контактор: Schneder
  • Кодировщик: Omron
  • Мотор и редуктор: Changzhou Guomao (Китай)

Иные технологические пункты:

1: Подключения и безопасность

  • Характеристики электропитания для всех блоков оборудования и управления: будут заявлены;
  • Предохранительные выключатели и аварийные сигналы: будут установлены;
  • Иные необходимые подключения: будут заявлены;

2: Материалы и оборудование

  • Смазочные материалы: будут предоставлены перед пуском оборудования в эксплуатацию, характеристики, тип подачи и потребление будут заявлены в руководстве по эксплуатации.
  • Приборы, шкалы и гаечные ключи для регулировки и настройки оборудования (включая и для переключения между высотами профиля): будут включены в комплект поставки

3: Монтаж оборудования для производства трапециевидных опорных профилей

  • Управление монтажом и сборочными работами оборудования (за исключением внешних подключений): будет выполнено поставщиком;
  • Инструменты и материалы для монтажа оборудования (такие как сварочные устройства, гаечные ключи, клеммы, винты и т.д.): будут поставлены поставщиком в соответствии с письменными характеристиками, предоставленными поставщиком;
  • Время монтажа оборудования: не превысит 2 месяца, начиная с момента поставки оборудования;
  • Обучение персонала клиента эксплуатации производственного оборудования: будет выполнено поставщиком не позднее чем через 3 рабочих дня;
  • Пуск в эксплуатацию: будет выполнено поставщиком не позднее чем через 1 рабочий день.

4: Информация для клиента касательно послегарантийных ремонтов

  • Перед поставкой оборудования, клиент согласует следующие пункты с поставщиком:
    • Точная геометрия фасадных профилей, включая все радиусы сгибания;
    • Поперечные и продольные положения перфораций в профиле;
    • Цвет оборудования.
  • Перед поставкой оборудования клиент проведет первичный осмотр изготовленного оборудования на рабочих площадях поставщика. Продолжительность осмотра: не менее одного полного рабочего дня. Поставщик получает разрешение на поставку оборудования клиенту только после получения свидетельства о соответствии осмотренного оборудования требованиям данных спецификаций. Поставщик согласовывает с клиентом дату осмотра не позднее чем за 4 недели перед осмотром. Первичная проверка не может быть не выполнена, так как ввод в эксплуатацию осуществляется на производственной площадке клиента.
  • Язык общения поставщика и клиента: английский.

5: С машиной поставляется:

  • Руководство по эксплуатации и техническому обслуживанию
  • Чертеж станков
  • Технический и разметочный чертежи станков
  • Данные о станке с данными об оборудовании
  • Принципиальные схемы электрической системы управления с чертежами
  • Принципиальные схемы гидравлической системы с чертежами
  • Перечень частей оборудования со спецификациями
  • Перечень запасных частей

Комплектация

  • Ручной рулоноразматыватель
  • Податчик ? станция профилирования ? система обрезки
  • Приемный стол
  • Гидравлическая станция
  • Пульт управления
  • Перечень запасных частей

Технические характеристики

Наименование Длина (мм) Ширина (мм) Высота (мм)
Ручной рулоноразматыватель 1700 1000 800
Подача?станция профилиро-вания?система резки 8500 1800 1600
Приемный столик 5000 800 800
Гидравлическая станция 600 500 500
Пульт управления 800 550 1000
