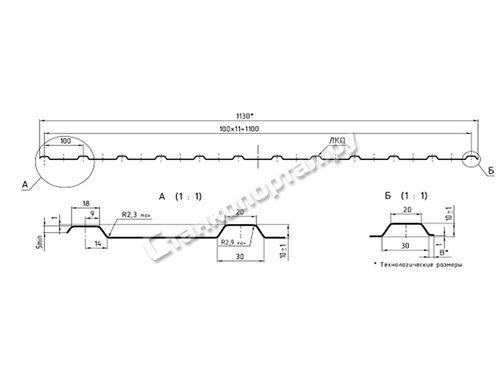

Профиль С10

1: Ручной рулоноразматыватель

• Габаритные размеры: 1700 мм * 1000 мм * 800 мм
• Ширина подачи: 1300 мм
• Грузоподъемность: 5 Тонн
• Диапазон расширения (вручную): 480 мм — 570 мм
• Режим расширения и управления: внутреннее расширение и управление вручную
• Способ подачи: ручной
• Цвет: Синий (либо иной цвет по запросу клиента)
• Количество: 1

2: Подача ? профилирование

• Подача
• Регулируемый центр сгибающих роликов достаточной длины для предотвращения продольного движения полоски на ее пути к выравнивателю.
• Тип подачи: регулируемый.
• Ширина подачи: в соответствии с окончательной конструкцией
• Вход и направляющий ролик: диаметр составляет ?56 мм, материал - SAE1045, HRC48-52° с поверхностью с хромом
• Количество: 1

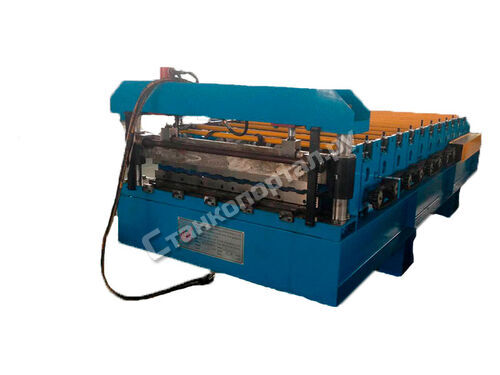

• Секция профилирования
• Материал профиля: цветная сталь
• Диапазон толщины: 0,4 – 0,7 мм, оцинкованная сталь до 235 МПа
• Мощность основного мотора: 5,5 кВт, мотор переменного питания, мотор находится внутри основного станка (Марка: Guomao, Китай)
• Напряжение станка, частота, фаза: 380 В, 50 Гц, 3 Фазы
• Станция сгибания: около 18 станций (в соответствии с окончательной конструкцией
• Материал роликов:ASTM1045 с поверхностью, покрытой хромом, обработаны на станке с ЧПУ
• Диаметр вала: ?70 мм, материал: SAE1045 с закалкой и отпуском
• Скорость сгибания: 0 – 15 м/мин
• Трансмиссия: цепная, один дюйм, однолинейная
• Станция сгибания оснащена болтами регулировки уровня в основании
• Корпус станка изготовлен из сварочной стали H-beam (швеллер)
• Главный профилегибочный станок оснащен 2 кнопками для экстренной остановки в случае неполадок.
• В качестве станины в станке используется металлическая стенка
• Во избежание несчастных случаев, все детали привода оснащены защитными кожухами
• Цвет станка: Синий и желтый (либо иной цвет по заказу клиента)
• Количество: 1

• Система резки
• Устройства поперечной резки профиля, которые позволяют резать гнутый профиль без повреждения металлического покрытия и обеспечивают гладкий срез, включены в комплект поставки;
• Подача последнего разрезаемого профиля из оборудования: автоматическая, если длина последнего профиля не менее 100 мм;
• Резка после профилирования: резка листа необходимой длины после профилирования
• Использует два гидравлических цилиндра с применением регулятора потока для достижения равномерного опускания ножа.
• Материал лезвия:Cr12, твердость по шкале HRC 58-62;
• Мощность резки гидравликой: 4 кВт;
• Рабочее давление: 12 МПа регулируемое;
• Длина измерения: автоматическое измерение длины кодировщиком, марка: Omron
• Последовательность резки контролируется той же программой ПЛК
• Допуск длины: +/- 1,5 мм для каждого края продукта
• Количество: 1

3: Приемный стол

• Соединено трубой 60 мм * 40 мм
• Размер: 1,0 м длина*0,8 м ширина * 0,6-1 м высота
• Один внешний столик с двумя опорными роликами
• Цвет: синий или иной цвет по запросу клиента
• Количество: 2 единицы

4: Гидравлическая станция

• Гидравлическая мощность: 4 кВт
• Рабочее давление: 12 МПа, регулируемое
• Соленоидный клапан: 1 группа (для окончательной резки)
• Гидравлическое масло: гидравлическое масло №46
• Цвет: Синий (или иной цвет по запросу клиента)
• Количество:1

5: Пульт управления

• Программируемые настройки длины и количества профиля
• Программируемое режущее устройство, различные значения длины в одном программируемом цикле без ограничений по количеству (без остановки работы оборудования): будет включено в комплект поставки. Одновременно можно установить пять групп данных
• Автоматическая остановка оборудования после завершения программы резки: опция будет включена в комплект поставки
• Язык операционной системы: английский и китайский
• Напряжение, частота, фаза: 380 В, 50 Гц, 3 фазы
• Компьютер, используемый для контроля длины и количества: станок будет автоматически нарезать отрезки установленной длины и останавливаться по достижению необходимого количества.
• Неточность длины легко исправляется.
• Панель управления: кнопочный выключатель и сенсорный экран
• Единица измерения длины: миллиметры (переключается на панели управления)
• Марка ПЛК: Panasonic
• Марка конвертера частот: Yaskawa, количество: 2
• Сенсорный экран: Taiwan Weinview

7: Полная линия (такая линия требует основание в виде готового станка):

• Размеры: длина около 20 м * ширина 2,5 м * высота 1,9 м (от рулоноразматывателя до конца)
• Вес полной линии: всего около 5 тонн
• Скорость: 0-15 м/мин
• Цвет станка: синий и желтый (или иной цвет по заказу клиента)

8: Марки компонентов линии:

• ПЛК: Panasonic
• Концевой выключатель: Panasonic
• Сенсорный экран: Taiwan Weinview
• Преобразователь: Yaskawa
• Кнопка и контактор: Schneder
• Кодировщик: Omron
• Мотор и редуктор: Changzhou Guomao (Китай)

Иные технологические пункты:

1: Подключения и безопасность

• Характеристики электропитания для всех блоков оборудования и управления: будут заявлены;
• Предохранительные выключатели и аварийные сигналы: будут установлены;
• Иные необходимые подключения: будут заявлены;

2: Материалы и оборудование

• Смазочные материалы: будут предоставлены перед пуском оборудования в эксплуатацию, характеристики, тип подачи и потребление будут заявлены в руководстве по эксплуатации.
• Приборы, шкалы и гаечные ключи для регулировки и настройки оборудования (включая и для переключения между высотами профиля): будут включены в комплект поставки

3: Монтаж оборудования для производства трапециевидных опорных профилей

• Управление монтажом и сборочными работами оборудования (за исключением внешних подключений): будет выполнено поставщиком;
• Инструменты и материалы для монтажа оборудования (такие как сварочные устройства, гаечные ключи, клеммы, винты и т.д.): будут поставлены поставщиком в соответствии с письменными характеристиками, предоставленными поставщиком;
• Время монтажа оборудования: не превысит 2 месяца, начиная с момента поставки оборудования;
• Обучение персонала клиента эксплуатации производственного оборудования: будет выполнено поставщиком не позднее чем через 3 рабочих дня;
• Пуск в эксплуатацию: будет выполнено поставщиком не позднее чем через 1 рабочий день.

4: Информация для клиента касательно послегарантийных ремонтов

• Перед поставкой оборудования, клиент согласует следующие пункты с поставщиком:
• Точная геометрия фасадных профилей, включая все радиусы сгибания;
• Поперечные и продольные положения перфораций в профиле;
• Цвет оборудования.
• Перед поставкой оборудования клиент проведет первичный осмотр изготовленного оборудования на рабочих площадях поставщика. Продолжительность осмотра: не менее одного полного рабочего дня. Поставщик получает разрешение на поставку оборудования клиенту только после получения свидетельства о соответствии осмотренного оборудования требованиям данных спецификаций. Поставщик согласовывает с клиентом дату осмотра не позднее чем за 4 недели перед осмотром. Первичная проверка не может быть не выполнена, так как ввод в эксплуатацию осуществляется на производственной площадке клиента.
• Язык общения поставщика и клиента: английский.

5: С машиной поставляется:

• Руководство по эксплуатации и техническому обслуживанию
• Чертеж станков
• Технический и разметочный чертежи станков
• Данные о станке с данными об оборудовании
• Принципиальные схемы электрической системы управления с чертежами
• Принципиальные схемы гидравлической системы с чертежами
• Перечень частей оборудования со спецификациями
• Перечень запасных частей

Габаритные размеры каждого модуля:
