Профиль C20 + C21

Код товара: 005463

C20 + C21
C20 + C21
Код товара: 005463

Производитель: Россия

Страна: Россия

Гарантия: 12 мес.

Уточнить наличие

Описание

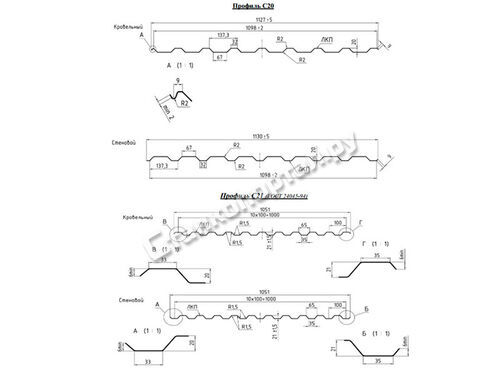

Профиль, схема и производственный процесс

  • Материал профиля: оцинкованная сталь до 235 МПа
  • Диапазон толщины: 0,4-0,8 мм
  • Ширина катушки: в соответствии с профилем
  • Высота: ±1?рабочая ширина: ±5 мм
  • Длина готовой продукции: от 500 мм до (по меньшей мере) 12 000 мм

1: Ручной рулоноразматыватель

  • Габаритные размеры: 1700 мм * 1000 мм * 800 мм
  • Ширина подачи: 1300 мм
  • Грузоподъемность: 5 Тонн
  • Диапазон расширения (вручную): 480 мм — 570 мм
  • Режим расширения и управления: внутреннее расширение и управление вручную
  • Способ подачи: ручной
  • Цвет: Синий (либо иной цвет по запросу клиента)
  • Количество: 1

2: Подача и профилирование

Подача

  • Регулируемый центр сгибающих роликов достаточной длины для предотвращения продольного движения полоски на ее пути к выравнивателю.
  • Тип подачи: регулируемый.
  • Ширина подачи: в соответствии с окончательной конструкцией
  • Вход и направляющий ролик: диаметр составляет ?56 мм, материал - SAE1045, HRC48-52° с поверхностью с хромом
  • Количество: 1

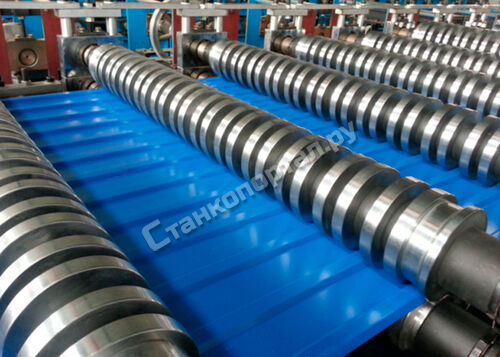

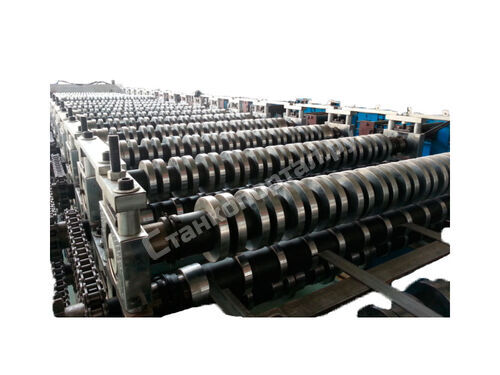

Секция профилирования

  • Материал профиля: цветная сталь
  • Диапазон толщины: 0,4 – 0,7 мм, оцинкованная сталь до 235 МПа
  • Мощность основного мотора: 5,5 кВт, мотор переменного питания, мотор находится внутри основного станка (Марка: Guomao, Китай)
  • Напряжение станка, частота, фаза: 380 В, 50 Гц, 3 Фазы
  • Станция сгибания: около 18 станций (в соответствии с окончательной конструкцией?
  • Материал роликов:ASTM1045 с поверхностью, покрытой хромом, обработаны на станке с ЧПУ
  • Диаметр вала: ?70 мм, материал: SAE1045 с закалкой и отпуском
  • Скорость сгибания: 0 – 15 м/мин
  • Трансмиссия: цепная, один дюйм, однолинейная
  • Станция сгибания оснащена болтами регулировки уровня в основании
  • Корпус станка изготовлен из сварочной стали H-beam (швеллер)
  • Главный профилегибочный станок оснащен 2 кнопками для экстренной остановки в случае неполадок.
  • В качестве станины в станке используется металлическая стенка
  • Во избежание несчастных случаев, все детали привода оснащены защитными кожухами
  • Цвет станка: Синий и желтый (либо иной цвет по заказу клиента)
  • Количество: 1

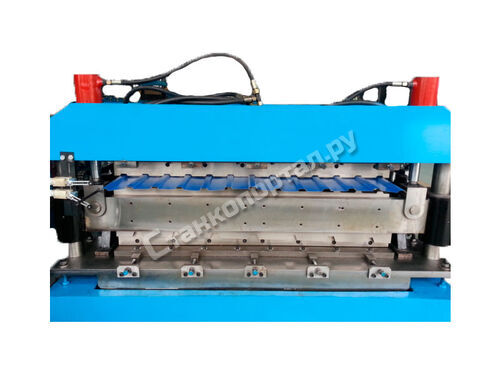

Система резки

  • Устройства поперечной резки профиля, которые позволяют резать гнутый профиль без повреждения металлического покрытия и обеспечивают гладкий срез, включены в комплект поставки;
  • Подача последнего разрезаемого профиля из оборудования: автоматическая, если длина последнего профиля не менее 100 мм;
  • Резка после профилирования: резка листа необходимой длины после профилирования
  • Использует два гидравлических цилиндра с применением регулятора потока для достижения равномерного опускания ножа.
  • Материал лезвия:Cr12, твердость по шкале HRC 58-62;
  • Мощность резки гидравликой: 4 кВт;
  • Рабочее давление: 12 МПа регулируемое;
  • Длина измерения: автоматическое измерение длины кодировщиком, марка: Omron
  • Последовательность резки контролируется той же программой ПЛК
  • Допуск длины: +/- 1,5 мм для каждого края продукта
  • Количество: 1

3: Приемный стол

  • Соединено трубой 60 мм * 40 мм
  • Размер: 1,0 м длина*0,8 м ширина * 0,6-1 м высота
  • Один внешний столик с двумя опорными роликами
  • Цвет: синий или иной цвет по запросу клиента
  • Количество: 2 единицы

4: Гидравлическая станция

  • Гидравлическая мощность: 4 кВт
  • Рабочее давление: 12 МПа, регулируемое
  • Соленоидный клапан: 1 группа (для окончательной резки)
  • Гидравлическое масло: гидравлическое масло №46
  • Цвет: Синий (или иной цвет по запросу клиента)
  • Количество:1

5: Пульт управления

  • Программируемые настройки длины и количества профиля
  • Программируемое режущее устройство, различные значения длины в одном программируемом цикле без ограничений по количеству (без остановки работы оборудования): будет включено в комплект поставки. Одновременно можно установить пять групп данных
  • Автоматическая остановка оборудования после завершения программы резки: опция будет включена в комплект поставки
  • Язык операционной системы: английский и китайский
  • Напряжение, частота, фаза: 380 В, 50 Гц, 3 фазы
  • Компьютер, используемый для контроля длины и количества: станок будет автоматически нарезать отрезки установленной длины и останавливаться по достижению необходимого количества.
  • Неточность длины легко исправляется.
  • Панель управления: кнопочный выключатель и сенсорный экран
  • Единица измерения длины: миллиметры (переключается на панели управления)
  • Марка ПЛК: Panasonic
  • Марка конвертера частот: Yaskawa, количество: 2
  • Сенсорный экран: Taiwan Weinview

6: Перечень запасных деталей

  • Запасные детали 1- Бесплатно
Наименование Количество
1 Подшипник 10 единиц
2 Концевой выключатель 4 единиц
3 Реле 2 набора
4 Винт + колпачковая гайка несколько штук
5 Масляная трубка 3 единицы
6 Винт для станции 5 единиц
Инструменты Инструменты: гаечный ключ, шестиугольный гаечный ключ и раздвижной ключ, и другие необходимые инструменты для настройки станка
  • Запасные детали 2 - за отдельную плату (по заказу клиента)

7: Полная линия (такая линия требует основание в виде готового станка)

  • Размеры: длина около 20 м * ширина 2,5 м * высота 1,9 м (от рулоноразматывателя до конца)
  • Вес полной линии: всего около 8 тонн
  • Скорость: 0-15 м/мин
  • Цвет станка: синий и желтый (или иной цвет по заказу клиента)

8: Марки компонентов линии

  • ПЛК: Panasonic
  • Концевой выключатель: Panasonic
  • Сенсорный экран?Taiwan Weinview
  • Преобразователь: Yaskawa
  • Кнопка и контактор?Schnerder
  • Кодировщик?Omron
  • Мотор и редуктор?Changzhou Guomao?Китай?

Комплектация

  • Ручной рулоноразматыватель
  • Податчик + станция профилирования + система обрезки
  • Приемный стол
  • Гидравлическая станция
  • Пульт управления
  • Перечень запасных частей

Технические характеристики

Описание Предлагаемые условия
Роликовая гибочная машина Двухуровневая конструкция
Принцип действия По одному
Скорость формовки 12-15 м/мин
Толщина материала 0,4-0,7 мм
Система управления ПЛК (Panasonic), как указано в примечании
Размотчик Ручной размотчик на 5 т
Формовочные станции Вверху приблизительно 18 станций
Внизу приблизительно 18 станций
В соответствии с окончательным проектом
Материал ролика 45# кованая сталь, покрыта хромом
Материал и диаметр вала ? 56 мм, из кованой стали 45#
Мощность основного двигателя 5,5 кВт
Мощность гидравлического блока 4 кВт
Гидравлическое давление 12 МПа
Разрезаемый материал Cr12Mov закалка  58-62?
Допуск 3 м +/-1,5 мм
Источник питания 380 В, 50 Гц, 3 фазы
Возможны изменения в соответствии с требованиями заказчика
Привод 1,2-дюймовая однорядная цепь
Цвет машины Желтый и синий
Тип машины 12 мм панель стенки
Необходимый контейнер 1 x40 футов
