Монтерей стандарт

Код товара: 005464

Монтерей стандарт
Монтерей стандарт
Код товара: 005464

Производитель: Россия

Страна: Россия

Гарантия: 12 мес.

Уточнить наличие

Описание

Компоненты машины

  • Ручной размотчик, рассчитанный на рулон весом до 5 тонн
  • Устройство подачи ? устройство предварительной резки ? станция формовки ? устройство окончательной резки
  • Приемный стол с ручным управлением
  • Гидравлическая станция
  • Пульт управления
  • Список запчастей

Профиль, общий вид и технологический маршрут

  • Материал профиля: Q195, Q235, GI или окрашенная сталь
  • Интервал толщин: 0,4-0,7мм
  • Ширина рулона: 1000 мм

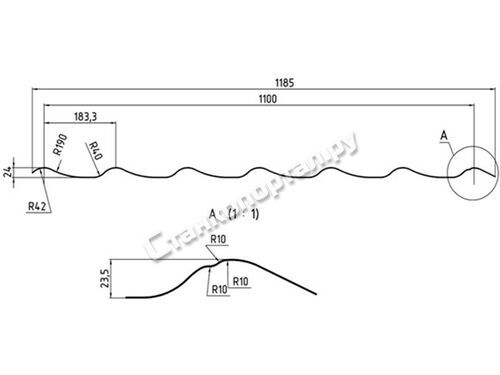

  • Высота: 24±1, эффективная ширина: 1100±5 мм
  • Примечание: размер 1185 мм не обеспечивается
  • Длина готового изделия: от 500 мм до (не менее) 12000 мм

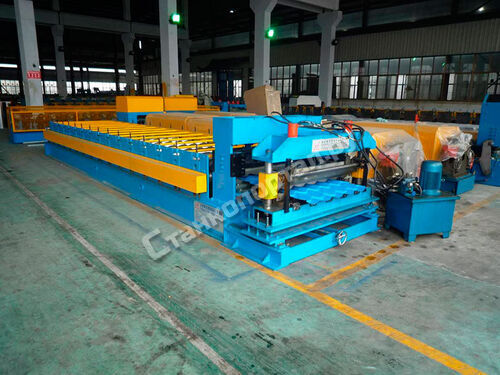

  • Общий вид машины (только для ссылки, точное изображение отправляется заказчику через 20 дней после подтверждения заказа)
  • Основные инструкции по запросу заказчика:
  • Технологический маршрут:
  • Ручной размотчик ? Устройство подачи ? Устройство формовки из рулона ? Устройство окончательной резки ? Приемный стол

Характеристики компонентов машины

1: Ручной размотчик, рассчитанный на рулон весом 5 тонн

  • Размеры: 1700мм*1000мм*800мм
  • Ширина подаваемого листа: 1300мм
  • Грузоподъемность: 5 тонн
  • Внутренний диаметр: 480мм-570мм
  • Режим разматывания и заправки: разматывание внутрь и заправка в ручном режиме
  • Способ подачи: в ручном режиме
  • Цвет: синий (или по запросу заказчика)
  • Количество: 1

2: Устройство подачи?Устройство формовки

Устройство подачи

  • Регулируемая секция формовочных роликов, имеющих достаточную длину, которая препятствует поперечному перемещению ленты при ее входе в плющильное устройство.
  • Тип подачи: регулируемая подача
  • Ширина подачи: согласно окончательному проекту
  • Входной и направляющий ролик: материал SAE1045, HRC48-52°, покрытие из хрома
  • Количество: 1

Секция подачи

  • Материал профиля: Q195, Q235, GI или окрашенная сталь
  • Толщина: 0.4-0.7мм
  • Мощность главного электродвигателя: 5.5кВт, двигатель перем. тока, двигатель установлен внутри основной машины (компания «Guomao», Китай)
  • Напряжение сети для машины, частота, фаза: 380 В, 50 Гц, 3 фазы
  • Узел ролика: прибл. 12 узлов (согласно окончательной конструкции)
  • Материал роликов: ASTM1045 – хромированная поверхность, ЧПУ
  • Диаметр вала: ? 70мм, материал: SAE1045 с закалкой и отпуском
  • Скорость формовки машинного ролика: 2-4 м пог./мин
  • Передача: цепная, однодюймовая
  • Устройство роликового профилирования имеет выравнивающие болты в основании, служащие для регулировки уровня машины
  • Опорная рама машины содержит двутавровую балку, изготовленную из сварной стали
  • В основной машине роликового профилирования имеется 1 кнопка, служащая для экстренного останова машины при возникновении аварийной ситуации.
  • Машина содержит металлические стенки
  • Во избежание несчастных случаев, все приводные устройства снабжены защитными экранами
  • Цвет машины: синий и желтый (по запросу заказчика)
  • Количество: 1

3: Приемный стол

  • Рама: трубчатая сварная конструкция
  • Размеры: прибл. 1,0 м - длина*1,0 м - ширина*0,9 м - высота
  • Один опорный стол с опорным роликом
  • Опорный ролик: ASTM 1045, хромированный
  • Диаметр роликов: 55 мм
  • Цвет: синий
  • Количество: 2 шт.

5: Пульт управления

  • Программируемое задание длины профиля и количества изделий
  • Программирование устройства резки, задание различных значений длины в одном цикле программирования без каких-либо количественных ограничений (без необходимости остановки работающего оборудования).
  • Возможность одновременного задания 5 параметров группы
  • Автоматическая остановка оборудования по завершении программы резки
  • Языки операционной системы: английский и китайский
  • Напряжение, частота сети, фаза: 380 В, 50 Гц, 3 фазы
  • Компьютерный контроля длины и количества. Машина производит автоматическую резку с определенной длиной и останавливается при достижении заданного количества изделий.
  • Легкость корректировки неточной длины.
  • Пульт управления: кнопочный выключатель и сенсорный экран
  • Единицы измерения длины: миллиметры (установка с панели управления)
  • ПЛК: Компания «Panasonic»
  • Частотный преобразователь: Компания «Yaskawa»
  • Сенсорный экран: Компания «Weinview» (Тайвань)
  • Цвет: серый
  • Количество: 1

Устройство прессования

  • Секция поперечного прессования позволяет осуществлять прессование профиля, не повреждая металлического покрытия и обеспечивая равномерность прессования. Она имеет следующие основные характеристики:
  • Прессование после формовки: служит для прессования ленты после роликовой формовки с обеспечением заданной длины
  • Гидропривод использует тот же гидроузел, что и ножницы
  • Материал литых деталей: Cr12, твёрдость по шкале C Роквелла 58-62
  • Гидравлическая мощность: 5.5кВт
  • Рабочее давление: 12МПа, регулируемое
  • Измерение длины: используется автоматический датчик положения компании «Omron»
  • Последовательность резки задается и контролируется с помощью одной и той же программы, установленной на ПЛК.
  • Допуск на длину: +/- 1,5мм для каждого готового изделия
  • Количество: 1

Устройство окончательной резки

  • Устройство поперечной резки профиля позволяет осуществлять резку изогнутого профиля без разрушения металлического покрытия и обеспечивает ровную кромку;
  • Резка после формовки с обеспечением заданной длины профиля
  • Гидропривод использует тот же гидроузел, что и устройство прессования
  • Для привода используются два гидравлических цилиндра, включающих регулятор потока с целью достижения равномерного опускания лезвия.
  • Материал лезвия: Cr12, твёрдость по шкале C Роквелла 58-62
  • Мощность гидроузла при резке: 5,5 кВт
  • Рабочее давление: 12 МПа, регулируемое
  • Измерение длины: используется автоматический датчик положения компании «Omron»
  • Последовательность резки задается и контролируется с помощью одной и той же программы, установленной на ПЛК.
  • Допуск на длину: +/- 1,5мм для каждого готового изделия
  • Количество: 1

4: Гидравлическая станция

  • Гидравлическая мощность: 5,5 кВт
  • Рабочее давление: 12 МПа, регулируемое
  • Электромагнитный клапан: 2 группы (1 для прессования и 1 для окончательной резки)
  • Гидравлическое масло: Гидравлическое масло №46
  • Цвет: синий (или по запросу заказчика)
  • Количество: 1

6: Список запчастей

  • Список запчастей 1 – Поставляются бесплатно
Наименование Количество
1 Подшипник 4 шт.
2 Концевой выключатель 4 шт.
3 Реле 2 комплекта
4 Винт + крышка несколько штук
5 Масляный шланг 3 шт.
6 Винт для станции 5 шт.
Инструменты Инструменты: гаечный ключ, 6-гран. гаечный ключ, разводной ключ и другие регулировочные инструменты
  • Список запчастей 2 – Поставляются за отдельную плату (под заказ)

7: полный комплект оборудования (для поставляемой машины):

  • Размер: прибл. 20 м - длина*1,5 м - ширина*1,9 м - высота (от размотчика и до конца)
  • Скорость: 2 – 4 м пог./мин
  • Цвет машины: синий и желтый (по запросу заказчика)

8: Производители полного комплекта оборудования:

  • ПЛК: Компания «Panasonic»
  • Концевой выключатель: Компания «Panasonic»
  • Сенсорный экран: Компания «Weinview » (Тайвань)
  • Преобразователь: Компания «Yaskawa»
  • Кнопка и контакторы: Компания «Schnerder»
  • Датчик положения: Компания «Omron»
  • Двигатель и редуктор: Компания «Changzhou Guomao» (China)

Технические характеристики

  • Максимальная скорость профилирования: не менее 15 м пог./мин
  • Точность изгиба: максимальные отклонения профиля (по размерам и форме) не должны превышать допуски, соответствующие указанным ниже характеристикам (или эквивалентные допуски);
  • Сгибаемость: способность к изгибу профилей заданной конфигурации при установленной максимальной толщине стали; растрескивание стали или металлического покрытия не допускается для всех допустимых марок стали.
