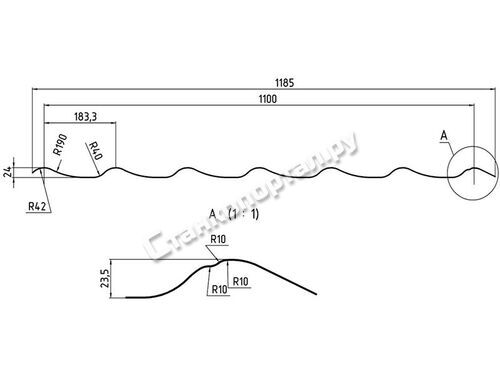

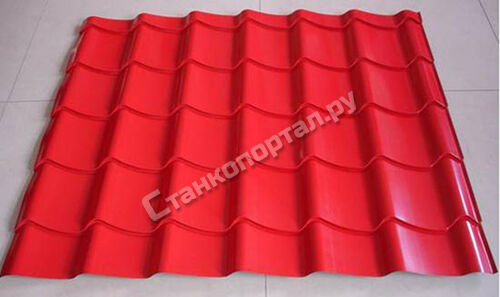

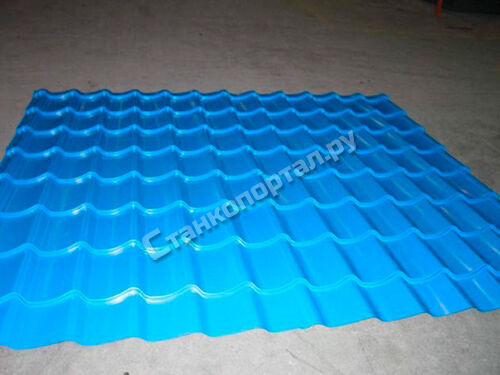

Монтерей эконом

1: Ручной размотчик, рассчитанный на рулон весом 5 тонн

• Размеры: 1700мм*1000мм*800мм
• Ширина подаваемого листа: 1300мм
• Грузоподъемность: 5 тонн
• Внутренний диаметр: 480мм-570мм
• Режим разматывания и заправки: разматывание внутрь и заправка в ручном режиме
• Способ подачи: в ручном режиме
• Цвет: синий (или по запросу заказчика)
• Количество: 1

2: Устройство подачи?Устройство формовки

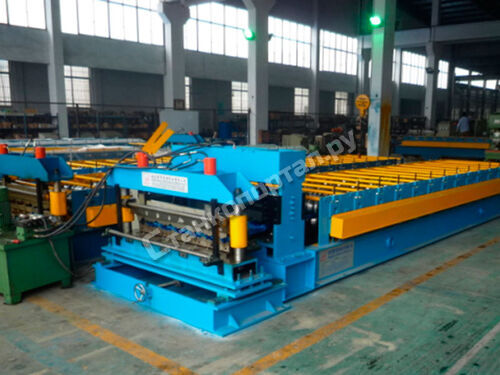

Устройство подачи

• Регулируемая секция формовочных роликов, имеющих достаточную длину, которая препятствует поперечному перемещению ленты при ее входе в плющильное устройство.
• Тип подачи: регулируемая подача
• Ширина подачи: согласно окончательному проекту
• Входной и направляющий ролик: материал SAE1045, HRC48-52°, покрытие из хрома
• Количество: 1

Секция подачи

• Материал профиля: Q195, Q235, GI или окрашенная сталь
• Толщина: 0.4-0.7мм
• Мощность главного электродвигателя: 5.5кВт, двигатель перем. тока, двигатель установлен внутри основной машины (компания «Guomao», Китай)
• Напряжение сети для машины, частота, фаза: 380 В, 50 Гц, 3 фазы
• Узел ролика: прибл. 12 узлов (согласно окончательной конструкции)
• Материал роликов: ASTM1045 – хромированная поверхность, ЧПУ
• Диаметр вала: ? 70мм, материал: SAE1045 с закалкой и отпуском
• Скорость формовки машинного ролика: 2-4 м пог./мин
• Передача: цепная, однодюймовая
• Устройство роликового профилирования имеет выравнивающие болты в основании, служащие для регулировки уровня машины
• Опорная рама машины содержит двутавровую балку, изготовленную из сварной стали
• В основной машине роликового профилирования имеется 1 кнопка, служащая для экстренного останова машины при возникновении аварийной ситуации.
• Машина содержит металлические стенки
• Во избежание несчастных случаев, все приводные устройства снабжены защитными экранами
• Цвет машины: синий и желтый (по запросу заказчика)
• Количество: 1

3: Приемный стол

• Рама: трубчатая сварная конструкция
• Размеры: прибл. 1,0 м - длина*1,0 м - ширина*0,9 м - высота
• Один опорный стол с опорным роликом
• Опорный ролик: ASTM 1045, хромированный
• Диаметр роликов: 55 мм
• Цвет: синий
• Количество: 2 шт.

5: Пульт управления

• Программируемое задание длины профиля и количества изделий
• Программирование устройства резки, задание различных значений длины в одном цикле программирования без каких-либо количественных ограничений (без необходимости остановки работающего оборудования).
• Возможность одновременного задания 5 параметров группы
• Автоматическая остановка оборудования по завершении программы резки
• Языки операционной системы: английский и китайский
• Напряжение, частота сети, фаза: 380 В, 50 Гц, 3 фазы
• Компьютерный контроля длины и количества. Машина производит автоматическую резку с определенной длиной и останавливается при достижении заданного количества изделий.
• Легкость корректировки неточной длины.
• Пульт управления: кнопочный выключатель и сенсорный экран
• Единицы измерения длины: миллиметры (установка с панели управления)
• ПЛК: Компания «Panasonic»
• Частотный преобразователь: Компания «Yaskawa»
• Сенсорный экран: Компания «Weinview» (Тайвань)
• Цвет: серый
• Количество: 1

Устройство прессования

• Секция поперечного прессования позволяет осуществлять прессование профиля, не повреждая металлического покрытия и обеспечивая равномерность прессования. Она имеет следующие основные характеристики:
• Прессование после формовки: служит для прессования ленты после роликовой формовки с обеспечением заданной длины
• Гидропривод использует тот же гидроузел, что и ножницы
• Материал литых деталей: Cr12, твёрдость по шкале C Роквелла 58-62
• Гидравлическая мощность: 5.5кВт
• Рабочее давление: 12МПа, регулируемое
• Измерение длины: используется автоматический датчик положения компании «Omron»
• Последовательность резки задается и контролируется с помощью одной и той же программы, установленной на ПЛК.
• Допуск на длину: +/- 1,5мм для каждого готового изделия
• Количество: 1

Устройство окончательной резки

• Устройство поперечной резки профиля позволяет осуществлять резку изогнутого профиля без разрушения металлического покрытия и обеспечивает ровную кромку;
• Резка после формовки с обеспечением заданной длины профиля
• Гидропривод использует тот же гидроузел, что и устройство прессования
• Для привода используются два гидравлических цилиндра, включающих регулятор потока с целью достижения равномерного опускания лезвия.
• Материал лезвия: Cr12, твёрдость по шкале C Роквелла 58-62
• Мощность гидроузла при резке: 5,5 кВт
• Рабочее давление: 12 МПа, регулируемое
• Измерение длины: используется автоматический датчик положения компании «Omron»
• Последовательность резки задается и контролируется с помощью одной и той же программы, установленной на ПЛК.
• Допуск на длину: +/- 1,5мм для каждого готового изделия
• Количество: 1

4: Гидравлическая станция

• Гидравлическая мощность: 5,5 кВт
• Рабочее давление: 12 МПа, регулируемое
• Электромагнитный клапан: 2 группы (1 для прессования и 1 для окончательной резки)
• Гидравлическое масло: Гидравлическое масло №46
• Цвет: синий (или по запросу заказчика)
• Количество: 1
