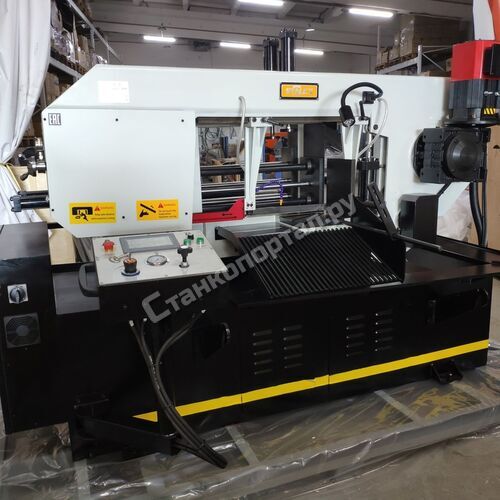

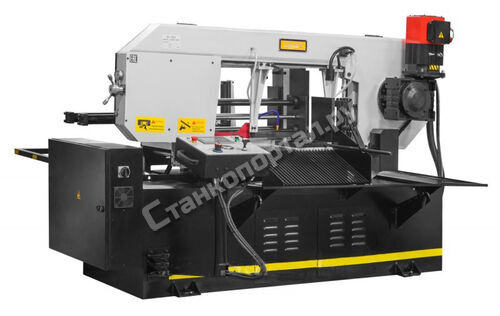

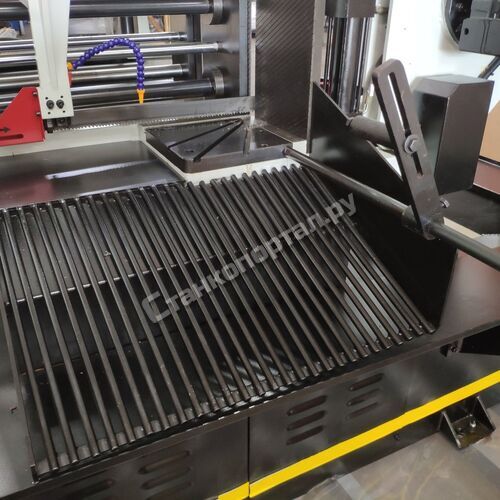

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 460 мм и прямоугольной профильной заготовки 650x350 мм под углом 90°. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроив шкалу на дисплее необходимой длины получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

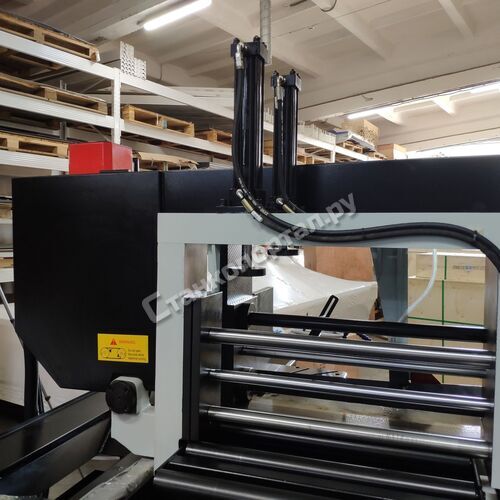

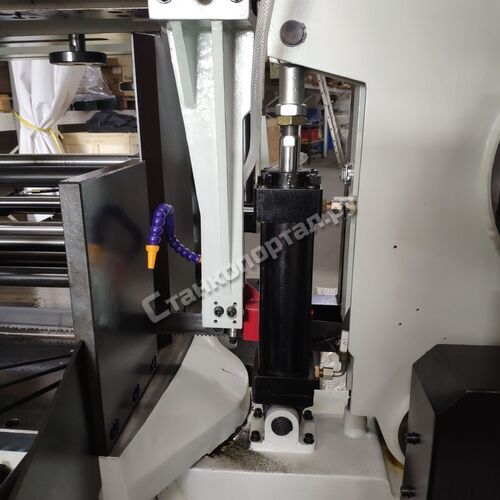

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

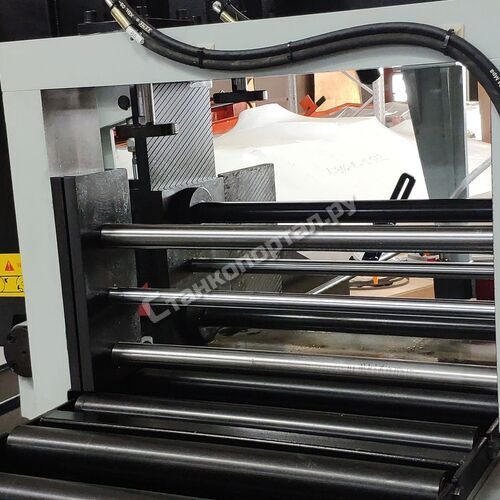

- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.

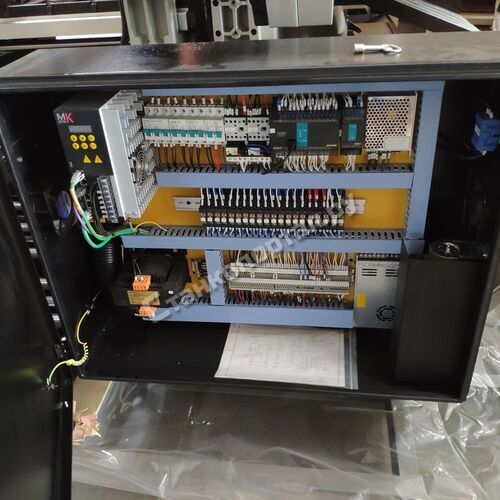

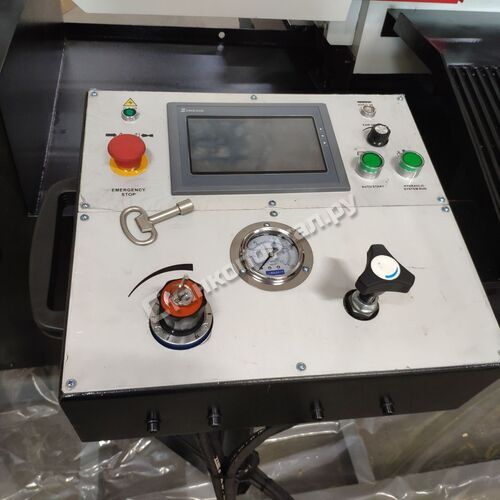

- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 650мм
- Станок управляется трёхфазным двигателем.

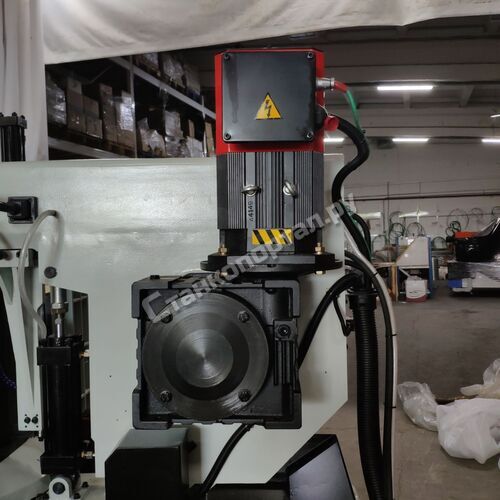

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 23-95 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.

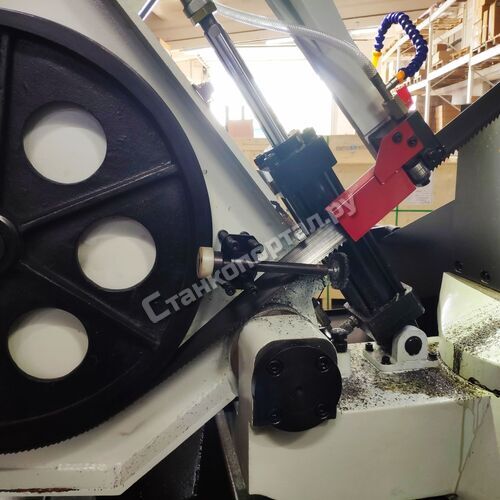

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 900мм.
- Система смазки и охлаждения полотна + пистолет для смыва стружки.

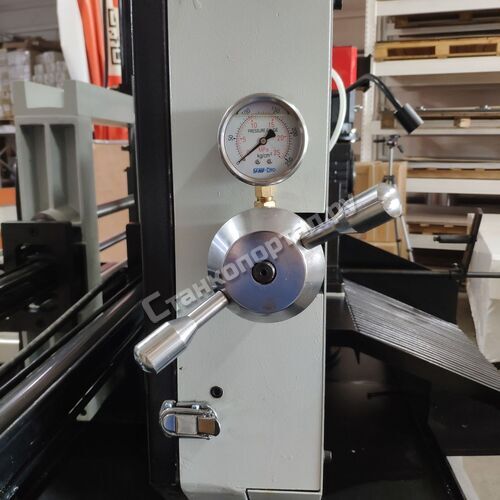

- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х5220 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
| Артикул | 388126A |
| Модель | BS-650GА |
| Серия | Stalex BS |
| Максимальное сечение круглого профиля (90°), мм | 460 |
| Максимальное сечение круглого профиля (45°), мм | 460 |
| Максимальное сечение круглого профиля (60°), мм | 310 |
| Максимальное сечение прямоугольного профиля (90°), мм | 500х350 |
| Максимальное сечение прямоугольного профиля (45°), мм | 460х350 |
| Максимальное сечение прямоугольного профиля (60°), мм | 310х350 |
| Мощность двигателя, Вт | 1100 |
| Привод | зубчатый |
| Угол поворота рамы, ° | от 0° до 60° |
| Максимальная скорость резания, м/мин | 95 |
| Размеры ленточного полотна, мм | 41х1,3х5220 |
| Скорость полотна, м/мин | 23-95 |
| Подача СОЖ | есть |
| Габариты ДхШхВ, мм | 2920х2180х2170 |
| Масса (нетто), кг | 2020 |
| Масса (брутто), кг | 2320 |
