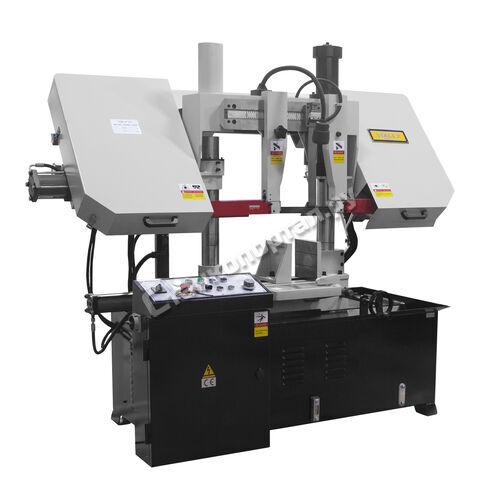

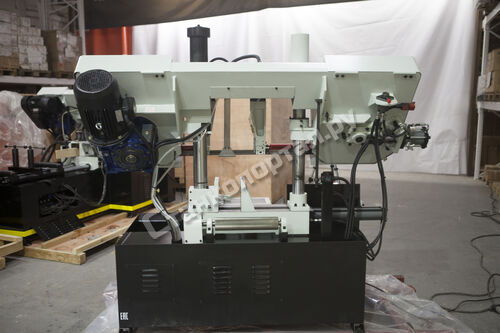

Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350x350 мм под углом 90°.

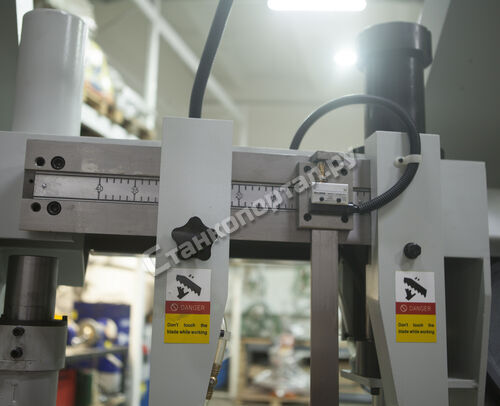

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.

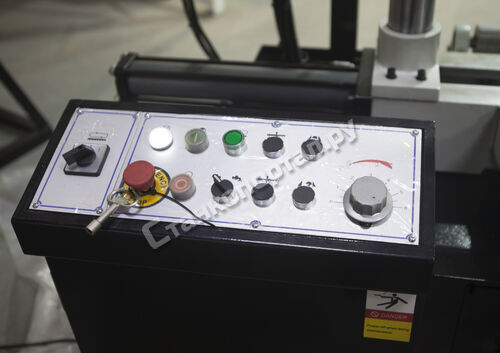

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно установленное на станке

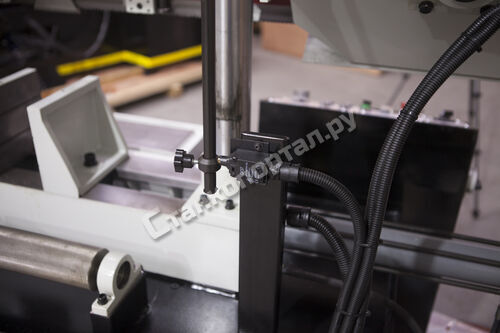

- регулируемый упор - 250 мм

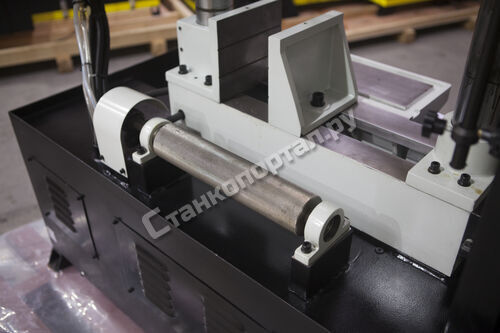

- вспомогательный стол с роликом подачи, перед тисками
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

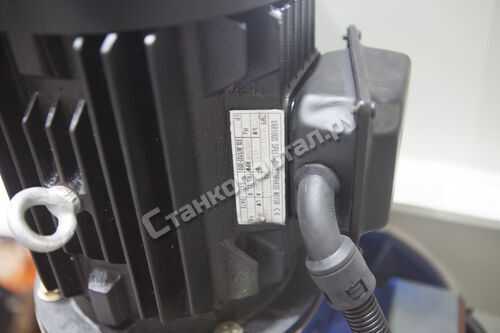

- Станок управляется трёхфазным двигателем.

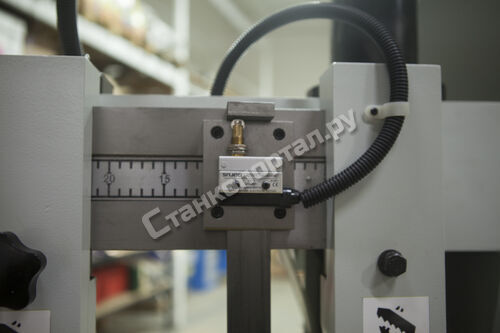

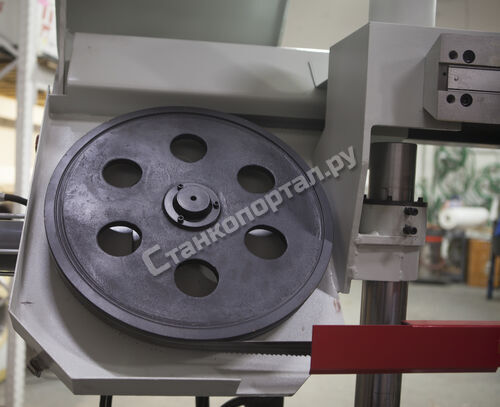

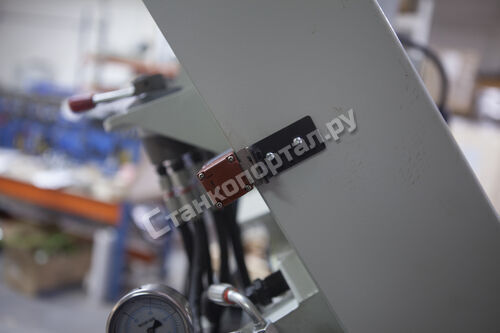

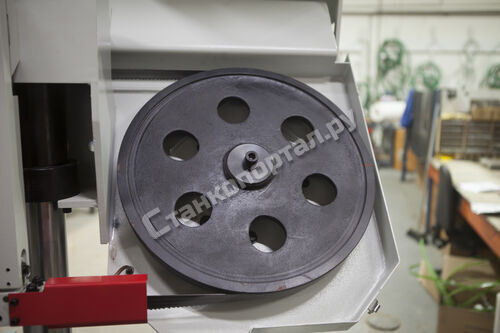

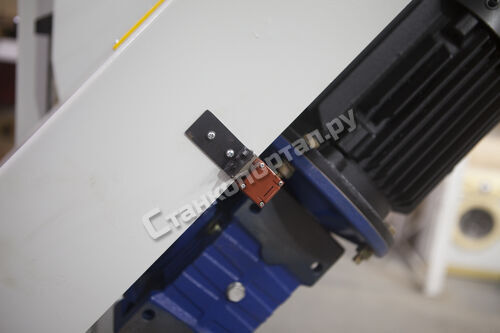

- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена

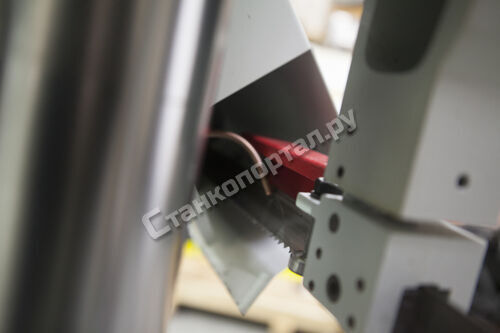

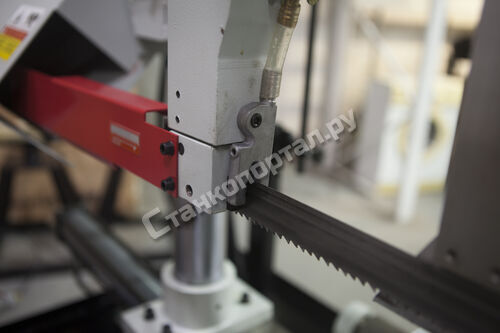

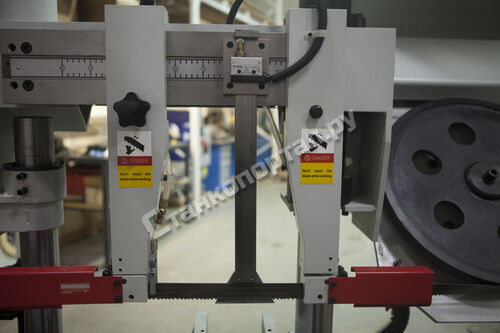

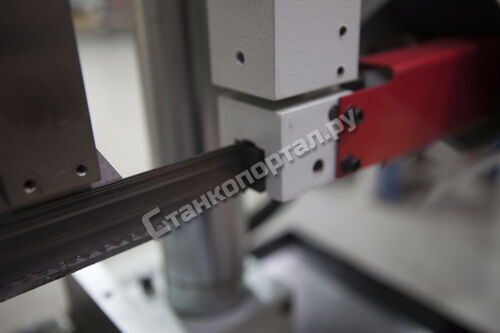

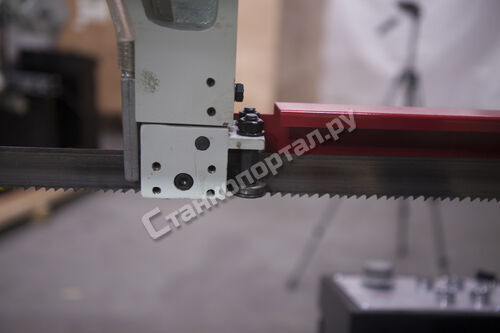

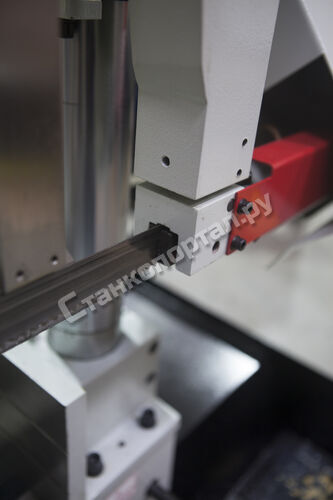

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя

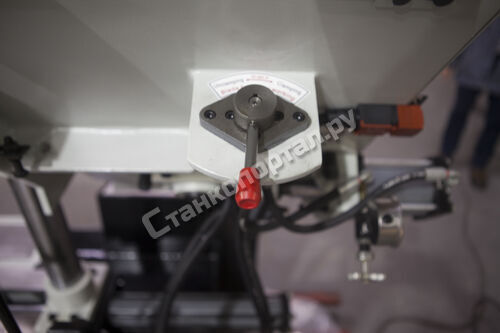

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

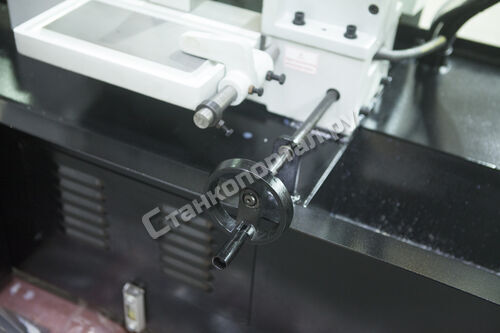

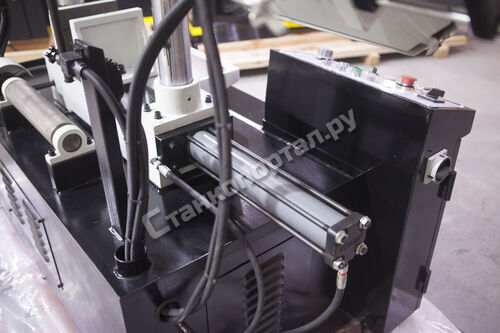

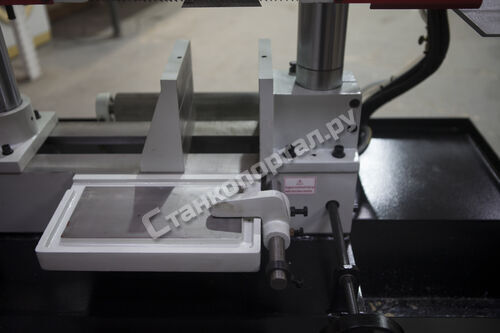

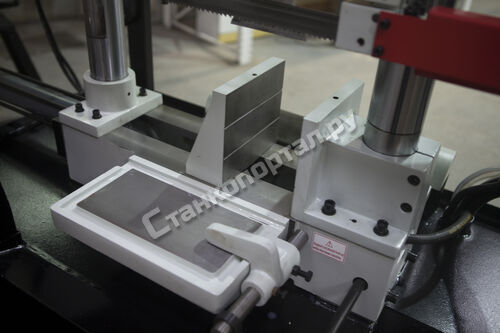

- Тиски гидравлические с возможностью быстрого зажима заготовок
- Увеличенная скорость подачи до касания материала
- 2 скорости вращения полотна

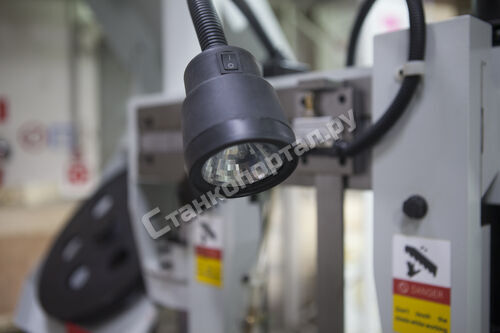

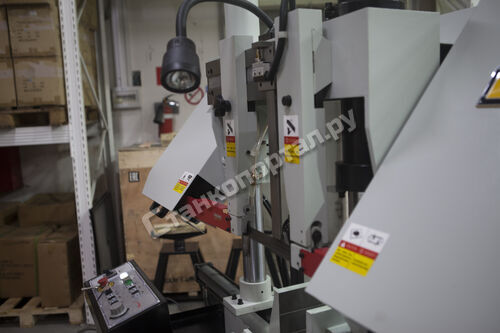

- Подсветка зоны резания
- Зубчатый привод

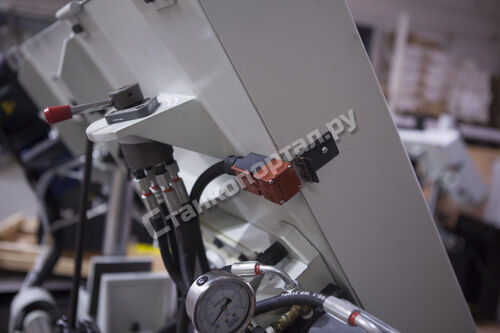

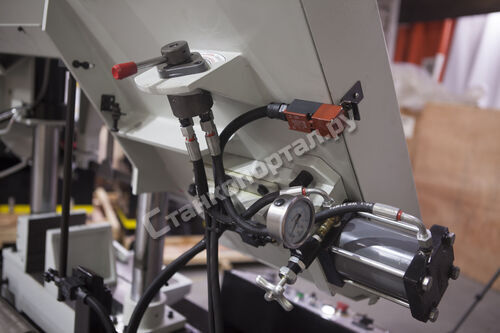

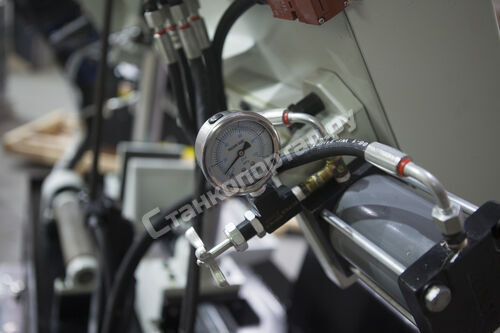

- Гидравлическая система регулирования усилия резания
- Автоматическое отключение при завершении резки
| Артикул | 271202 |
| Модель | TGK-4235 |
| Серия | Stalex TGK |
| Максимальное сечение круглого профиля (90°), мм | 350 |
| Максимальное сечение квадратного профиля (90°), мм | 350х350 |
| Мощность двигателя, Вт | 2800 |
| Привод | зубчатый |
| Угол поворота рамы, ° | от 0° до 90° |
| Максимальная скорость резания, м/мин | 45 / 69 |
| Размеры ленточного полотна, мм | 34х1,1х4115 |
| Гидроразгрузка | нет |
| Габариты ДхШхВ, мм | 2130х1150х1730 |
| Масса (нетто), кг | 775 |
| Масса (брутто), кг | 940 |
