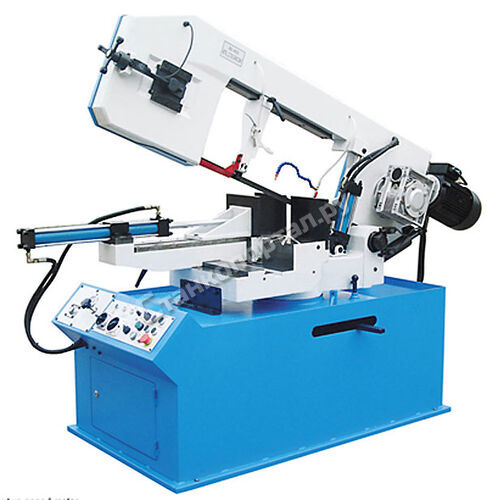

Ленточнопильный станок MetalMaster PT-330 представляет собой производительную, гидравлически управляемую пилу с ручной подачей материала. Она предназначена для резки сталей (включая инструментальные и нержавеющую сталь), цветных и легких металлов. Конструкторское решение пилы предусматривает ее эксплуатацию в условиях многосменного производства. В связи с этим, все несущие детали выполнены из чугуна, что обеспечивает прочность, гашение вибраций и ударов.
Пильная рама поворачивается до 60 градусов вправо и до 45 градусов влево для совершения угловых распилов. Фиксация поворота пилы осуществляется рычагом расположенным на тумбе. Для ограничения зоны возможного поворота можно пользоваться съемным упорным стержнем. Угол поворота пилы отображается на линейке-угломере. Тиски снабжены пропилами напротив стандартных углов поворота.
Тиски размещены на направляющей типа «ласточкин хвост», что обеспечивает возможность их легкого перемещения с одной стороны на другую и надежную фиксацию заготовки. К тискам крепится механический упор с легко читаемой миллиметровой шкалой, облегчающий резку заготовки на заданный размер.
Гидравлический центральный блок с электрическим управлением обеспечивает быструю фиксацию материала в тисках, и производит движение кронштейна пильной рамы при ее опускании и подъеме.
На панели управления расположены кнопки переключения ручного и автоматического режима работы, кнопки управления движением пильной рамы, движением пильного полотна, скорости подачи пилы, управление движением тисков и усилием зажима заготовки, индикаторы, кнопка аварийной остановки. Оператор нажимает кнопку старта цикла, после этого станок сам производит зажим заготовки в тисках, приводит в движение ленточное полотно, подает СОЖ, и начинает опускать вниз пильную раму. По завершению реза, консоль поднимается в верхнее положение, после чего прекращается вращение ленточного полотна и выключается подача СОЖ, тиски раскрываются. После чего рабочий производит манипуляции с материалом.
Ленточнопильный станок оснащен механической системой натяжения полотна с контроллером разрыва. Передвижными выключателями можно задать рабочее положение пильной рамы и степень ее подъема.
Протяжка полотна осуществляется в твердосплавных направляющих, увеличивающих точность реза. Кронштейн направляющей двигается по рельсе типа «ласточкин хвост» и позволяет фиксировать положение пильного полотна точно по величине заготовки. Станок снабжен щеткой, очищающей пильное полотно от стружки.
На станке размещен съемный экран. Слив СОЖ осуществляется через фильтрационный металлический ящик, собирающий стружку.
Станок в базовой комплектации оснащен регулируемым по высоте рольгангом с возможностью установки как слева, так и справа от станка. Перемещение ленточнопильного станка осуществляется за монтажные пластины с отверстиями.
Технические характеристики/ модель |
PT85 |
PT100 |
PT220 |
PT330 |
||||||
90° |
45° |
90° |
45° |
90° |
45° |
60° |
45° |
90° |
60° |
|
Мак. Заготовка круглого сечения, мм |
85 |
70 |
100 |
60 |
220 |
160 |
100 |
305 |
330 |
205 |
Мак. Заготовка прямоугольного сечения, мм |
85x105 |
65x75 |
100х150 |
60х100 |
250х155 |
160х110 |
80х95 |
305х250 |
460х250 |
205х250 |
Скорость реза, м/мин |
40-88 |
45 |
40/80 |
40/80 |
||||||
Размер полотна, мм |
13x0,65x1325 |
13х0,65х1470 |
27х0,9х2450 |
27х09х3960 |
||||||
Привод, тип |
Зубчатый |
Зубчатый |
Клиновой |
Клиновой |
||||||
Мощность двигателя, кВт |
1 |
0,55 |
1,1 |
2,2 |
||||||
Объем бака СОЖ, л |
13 |
25 |
||||||||
Габариты станка ДхШхВ, мм |
690х310х460 |
720х370х460 |
1330х800х1670 |
2310х1070х1630 |
||||||
Масса станка, кг. |
19,4 |
26 |
254 |
750 |
