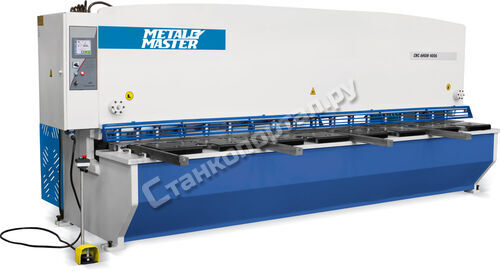

Гидравлические гильотинные ножницы с ЧПУ MetalMaster серии HCN (INANLAR)

Код товара: 005438

INANLAR HCN
INANLAR HCN
Код товара: 005438

Производитель: INANLAR

Страна:

Гарантия: 12 мес.

Уточнить наличие

Описание

Гильотина имеет жесткий сварной каркас, изготовленный из цельнолистового проката. Прокат проходит естественное старение в условиях окружающей среды не менее одного года. После механической обработки и сварки станина отжигается и сварные швы дополнительно обрабатываются вибромашинкой, для снятия остаточных напряжений. Весь комплекс операций позволяет исключить любые поводки станка и сохранить точность на весь срока эксплуатации. Благодаря регулировке угла наклона лезвия, повышается качество реза при работе с металлом разной толщины.

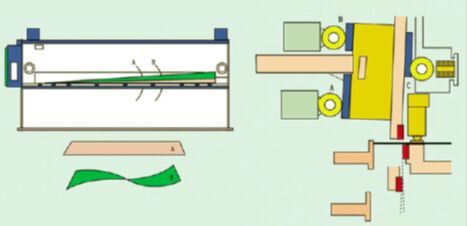

Угол наклона лезвия может быть установлен с минимальным значением 0,7 градуса, что позволяет резать узкие полосы с минимальным искажением, уменьшая, или полностью исключая, эффекты штопора и сабли.

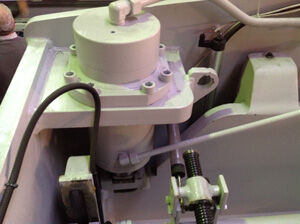

Верхняя траверса образует общий блок с силовой рамой станка и установлена в распор между роликовыми опорами.Роликовые опоры, установленные на раме станка, компенсируют поперечное движение траверсы при изменении зазора между лезвиями, а также угла наклона траверсы, за счет тарельчатых пружин установленных на роликах. Передний ролик расположен точно в плоскости реза и качественно воспринимает поперечные нагрузки. На плоскости траверсы участки соприкосновения с роликами отшабрены и имеет параллельность 0,03 мм, что позволяет осуществлять движение с высокой точностью от гидроцилиндров.

Благодаря такому конструктивному решению работы по техническому обслуживанию и регулировке станка сводятся к минимуму.

За счет регулировки угла наклона траверсы уменьшается усилие реза, что позволяет увеличить срок службы манжет и уплотнений гидроцилиндров. Верхнее и нижнее лезвие имеет 4 режущих кромки в отличие от гильотин с качающимся лезвием, соответственно, срок службы лезвий увеличивается минимум в 2 раза. Лезвие станка состоит из сегментов, что позволяет исключить проблем при переточке.В станке присутствует функция ограничения длины реза. При использовании листов, ширина которых меньше полезной длины реза станка, оператор имеет возможность ограничивать длину реза вручную или задавать длину в ЧПУ.

Данная операция позволяет значительно сэкономить время и увеличить производительность.

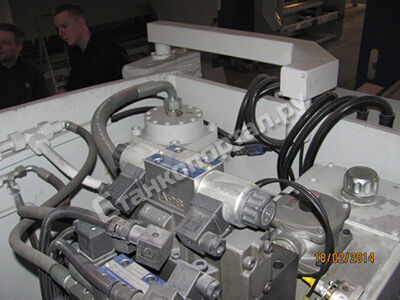

Гидростанция собирается из немецких комплектующих: блоки и дросселя фирмы HOERBIGER (Германия); гидронасос ECKERLE (Германия).

ШВП и линейные направляющие по осям марки HIWIN (Тайвань). Точность перемещения ±0,01.

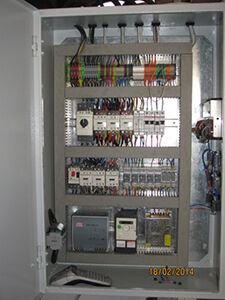

Электрические компоненты европейского производства: привода и серводвигатели Schneider Electric (Франция), электрика Schneider Electric и ABB (Швейцария).

За счет высокоточного парка металлообрабатывающего оборудования достигнута точная повторяемость производимых станков. Производство сертифицировано по стандартам TSE, ISO 9001:2000 и CEEuropeanStandards.

Графический контроллер Cybelec Cybtouch-6

Удобная работа:

  • Большой, яркий и высококонтрастный сенсорный экран.
  • Большие кнопки.
  • Интуитивный и простой интерфейс.
  • Возможность серийного производства.
  • Ввод коррекции угла и изгиба непосредственно на контроллере.
  • ЧПУ на русском языке.
  • Бесплатное обновление и резервное копирование, возможность подключение ноутбука.

Лучший рез:

  • Автоматический расчет зазора в зависимости от материала.
  • Сохранение программы резки в памяти ЧПУ.
  • Программное устранение скручивания.
  • Возврат к заводским настройкам.
  • Автоматическая резка.

Опции

Система бомбирования:

  • Ручное бомбирование.
  • ЧПУ бомбирование (ось С).

Задний упор:

  • ПНЕВМАТИЧЕСКАЯ ЗАДНЯЯ ПОДДЕРЖКА ЛИСТА
  • ЗАДНИЙ УПОР 1000 MM (ОСЬ Х)

Контроллер:

  • CYBELEC DNC 62

Безопасность:

  • SICK V4000 ЛАЗЕРНАЯ СИСТЕМА БЕЗ-ТИ ЗАДНЕЙ
    ЗОНЫ

Другие опции:

  • ЗЕВ 500 ММ.
  • ЛАЗЕРНАЯ ПОДСВЕТКА ЛИНИИ РЕЗА.
  • ПЕРЕДНИЙ УПОР ДЛЯ РЕЗКИ ПОД УГЛОМ.
  • ЦЕНТРАЛИЗОВАННАЯ СМАЗКА (МОТОРИЗ).
  • ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ ЛЕЗВИЙ.
  • ПЕРЕДНЯЯ ПОДДЕРЖКА ЛИСТА L=2M (ШТ).
  • ДОПОЛНИТЕЛЬНАЯ ПОДДЕРЖКА ЛИСТА L=3M (ШТ).
  • БОКОВОЙ НАПРАВЛЯЮЩИЙ УПОР L=2M.
  • БОКОВОЙ НАПРАВЛЯЩИЙ УПОР L=3M.
  • НАГРЕВАТЕЛЬ МАСЛА.
  • ОХЛАДИТЕЛЬ МАСЛА.

Комплектация

  • Сенсорное ЧПУ Cybelec Cybtouch-6 на русском языке
  • Высококачественные закаленные верхние и нижние 4-х сторонние лезвия (сегментные)
  • Стол с шариками спец. конструкции для удобства загрузки/выгрузки заготовок
  • Регулировка угла наклона лезвия от ЧПУ
  • Регулировка зазора между лезвиями от ЧПУ
  • Ограничение длины реза от ЧПУ или в ручном режиме
  • Управляемый от ЧПУ задний упор
  • Откидываемый вручную задний упор
  • Боковая направляющая с линейкой и стопором L=1000 мм
  • Передняя поддержка листа
  • Диодная подсветка линии реза
  • Ножная педаль управления
  • Электричество 380 В, 50 Гц
  • Руководство по эксплуатации на русском языке

Технические характеристики

Модель

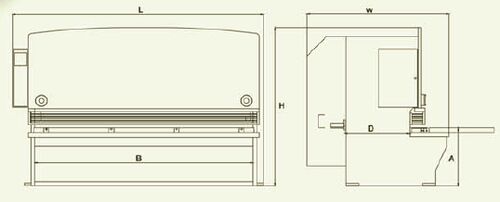

Длина реза Максимальная толщина при прочности материала 42 кгс/мм? Максимальная толщина при прочности материала 70 кгс/мм? Угол реза Ходов в минуту Максимальное усилие руба Кол-во прижимных цилиндров Максимальное давление Мощность главного двигателя Мощность привода заднего упора Ход заднего упора Объем бака гидростанции Регулировка зазора между лезвиями Скорость передвижения заднего упора Кол-во передних поддержек листа Глубина зева (стандарт) Глубина зева (опция) Высота стола Расстояние между колоннами Ширина станка в сборе Ширина при транспортировке Длина Ширина Высота Вес
мм мм мм градус ход/мин тонн шт Бар кВт кВт мм л мм мм/с шт мм мм мм мм мм мм мм мм мм кг
2000 6 4 0,7 - 2,4 23 17 9 23 11 0,75 600 150 0,05 - 0,6 110 2 0 300 850 2250 2350 1800 2685 2350 1680 3100
2530 4 3 0,7 - 2,9 17,0 17 12 20 11 0,75 600 150 0,05 - 0,6 110 2 0 300 900 2750 2350 1850 3200 1850 1800 3100
2530 6 3 0,7 - 2,9 17,0 17 12 20 11 0,75 600 150 0,05 - 0,6 110 2 0 300 900 2750 2350 1850 3200 1850 1800 3100
2530 8 5 0,7 - 2,4 14,5 34 12 20 15 0,75 600 200 0,05 - 0,6 110 2 0 300 900 2750 2350 1850 3200 1850 1800 3500
2530 10 6 0,7 - 3,2 11 42 12 29 15 1,1 750 200 0,05 - 0,8 110 2 0 300 900 2750 2600 2000 3200 2100 2000 4500
2530 13 8 0,7 - 3,2 7,5 68 12 38 18,5 1,1 750 250 0,05 - 0,8 110 2 0 300 900 2800 2660 2020 3250 2200 2100 11000
2530 16 10 0,7 - 3,2 6,6 123 12 280 30 1,1 1000 300 0,1 - 1,2 110 2 0 300 880 2850 2780 2020 3250 2600 2400 14000
2530 20 12 0,7 - 3,2 5,2 170 12 59 37 1,1 1000 450 0,1 - 1,5 110 2 0 300 900 2900 2900 2020 3350 2200 2400 10500
2530 25 15 0,7 - 3,2 5,3 300 12 85 55 1,1 1000 700 0,15 - 1,8 110 2 0 300 900 2900 3000 2150 3350 2300 2500 13700
2530 30 18 0,7 - 3,2 3,7 400 14 122 55 1,5 1000 700 0,2 - 1,8 110 2 0 300 900 2900 3100 2250 3350 2400 2600 17500
3030 6 4 0,7 - 2,4 17,0 17 14 23 11 0,75 600 150 0,05 - 0,6 110 2 0 300 900 3250 2350 1700 3700 1850 1800 6500
3030 8 5 0,7 - 2,0 14,5 34 14 23 15 0,75 600 200 0,05 - 0,6 110 2 0 300 900 3250 2350 1700 3700 1850 1800 7500
3030 10 6 0,7 - 2,7 11,0 42 14 34 15 1,1 750 200 0,05 - 0,8 110 2 0 300 900 3250 2600 2000 3700 2100 2000 9100
3030 13 8 0,7 - 2,7 7,5 68 14 44 18,5 1,1 750 250 0,05 - 0,8 110 2 0 300 900 3300 2660 2020 3750 2200 2100 11000
3030 16 10 0,7 - 3,0 6,6 123 14 58 30 1,1 1000 400 0,1 - 1,2 110 3 0 300 900 3350 2780 2020 3800 2200 2350 16500
3030 20 12 0,7 - 3,2 4,8 170 14 69 37 1,1 1000 450 0,1 - 1,5 110 3 0 300 900 3350 2900 2020 3850 2200 2500 20000
3030 25 15 0,7 - 3,2 4,6 300 14 99 55 1,1 1000 700 0,15 - 1,8 110 3 0 300 1000 3400 3000 2150 3850 2300 2600 26000
3030 30 18 0,7 - 3,2 4,6 400 14 143 55 1,5 1000 700 0,2 - 1,8 110 3 0 300 1100 3400 3100 2250 3850 2400 2700 29000
3035 35 21 0,7 - 3,2 4,6 450 14 150 75 1,5 1000 700 0,15 - 3 110 3 0 300 1100 3500 3200 2350 4000 2500 2800 33000
4030 6 4 0,7 - 2,4 13,5 17 18 29 11 0,75 600 150 0,05 - 0,6 110 3 0 300 950 4300 2550 1850 4800 2000 2000 10900
4330 8 5 0,7 - 2,0 12,0 34 18 29 15 0,75 600 200 0,05 - 0,6 110 3 0 300 950 4250 2550 1850 4800 2000 2000 12200
4030 10 6 0,7 - 2,7 10,8 42 18 43 15 1,1 750 200 0,05 - 0,8 110 3 0 300 900 4250 2700 2000 4700 2100 2200 14500
4030 13 8 0,7 - 2,7 6,0 68 18 57 18,5 1,1 750 250 0,05 - 0,8 110 3 0 300 900 4300 2750 2150 4750 2250 2300 16750
4030 16 10 0,7 - 3,0 5,3 123 18 74 30 1,1 1000 400 0,1 - 1,2 110 3 0 300 1000 4350 2800 2150 4800 2250 2500 22500
4030 20 12 0,7 - 3,2 3,7 170 18 88 37 1,1 1000 450 0,1 - 1,5 110 3 0 300 1000 4400 2800 2150 4850 2250 2600 26250
4030 25 15 0,7 - 2,4 4,5 300 18 173 55 1,1 1000 700 0,15 - 1,8 110 3 0 300 1100 4400 2900 2300 4850 2400 2800 38000
4030 30 18 0,7 - 2,4 3,6 400 18 184 55 1,5 1000 700 0,2 - 1,8 110 3 0 300 1150 4400 2900 2350 4850 2450 3000
6050 6 4 0,7 - 1,5 12,5 27 24 40 15 1,1 750 200 0,05 - 0,6 110 4 0 300 1000 6300 2750 2100 6800 2250 2200 22100
6050 8 5 0,7 - 2,0 10,0 34 24 40 18,5 1,1 750 250 0,05 - 0,6 110 4 0 300 860 6300 2800 2150 6800 2300 2200 24000
6050 10 6 0,7 - 2,4 10,6 55 24 58 18,5 1,1 1000 250 0,05 - 0,8 110 4 0 300 920 6400 3250 2550 6850 2700 2250 26200
6050 14 8 0,7 - 2,4 4,0 83 24 75 22 1,1 1000 270 0,05 - 1,0 110 4 0 300 1000 6400 3250 2550 6850 2700 2400 30000
6050 16 10 0,7 - 2,4 4,3 123 24 100 30 1,1 1000 400 0,1 - 1,4 110 4 0 300 1100 6400 3500 2650 6900 2800 2700 38000
6050 20 12 0,7 - 2,4 3,3 170 24 117 37 1,1 1000 450 0,1 - 1,6 110 4 0 300 1130 6400 3600 2750 7000 2850 2750 50000
6050 25 15 0,7 - 2,4 3,2 300 24 230 55 1,1 1000 700 0,15 - 2,0 110 4 0 300 1260 6500 3600 2900 7000 2850 3200 65000
6050 30 22 0,7 - 2,4 2,0 350 24 270 55 1,5 1000 700 0,1 - 3,5 100 4 0 300 1300 6500 3700 3030 7000 2850 3300 70000
8050 8 5 0,7 - 2,0 7,0 250 24 250 18,5 1,1 1000 250 0,05 - 0,8 110 5 0 300 1200 7500 2800 2000 8500 2800 2600 30000
8050 20 14 0,7 - 2,4 3,0 250 32 250 37 1,1 1000 450 0,15 - 1,6 110 5 0 500 1450 7500 2800 2000 9000 3800 3650 62000
