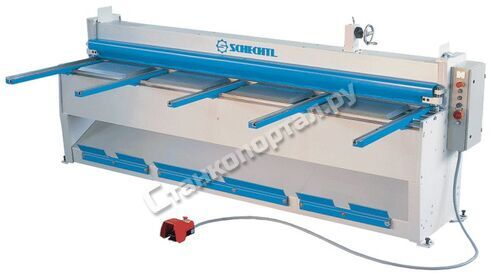

Электромеханические гильотины Schechtl MSC 400

Код товара: 005421

Schechtl MSC 400
Код товара: 005421

Производитель: SCHECHTL

Страна:

Гарантия: 12 мес.

Уточнить наличие

Описание

Электромеханические гильотины MSC предназначены для резки стального листа толщиной до 4,0 мм (при рабочей длине 4500 мм). Станина сварена из стали. Механический привод ножевой балки обеспечивается качающимися кулисами, которые с обеих сторон приводятся в движение малошумным редукторным двигателем. Поддерживающие кронштейны со встроенными нержавеющими линейками (до 1000 мм). Рабочая высота стола 920 мм. Слева и справа на наружной стороне расположены регулируемые угловые упоры со встроенными линейками из нержавеющей стали (до 1000 мм, обеспечивающие точное выполнение резки под прямым углом. Во время резки автоматический прижим с предотвращающей скольжение эбонитовой прокладкой придерживает обрабатываемую деталь, не повреждая ее. После резки обрезанные детали соскальзывают вперед во встроенный лоток, откуда их удобно вынимать. Все подшипники и крупноформатные кулисные направляющие не нуждаются в техническом обслуживании и гарантируют длительную службу благодаря минимальной нагрузке на поверхности. Они делают возможной также простую, двустороннюю регулировку зазора реза. Возможны следующие варианты исполнения:

  • MSC xxx/BV - ручной задний упор 750 mm с фронтальным управлением, задний стол поддержки с пневмоприводом и выбросом вперед
  • MSC xxx/BVH - ручной задний упор 750 mm с фронтальным управлением, задний стол поддержки с пневмоприводом и выбросом назад
  • MSC xxx/NC - моторизованный задний упор 750 mm, задний стол поддержки с пневмоприводом и выбросом вперед, программное управление с цифровым дисплеем. Память на 99 программ по 6 шагов. Счетчик количества резов, педаль управления
  • MSC xxx/NCH - моторизованный задний упор 750 mm, задний стол поддержки с пневмоприводом и выбросом назад, программное управление с цифровым дисплеем. Память на 99 программ по 6 шагов. Счетчик количества резов, педаль управления

Опции

  • Комплект ножей для нержавеющей стали
  • Механическиий счетчик резов
  • Тележка-накопитель
  • Шаровые опоры на рабочем столе
  • Приспособление для резания под углом
  • Дополнительные кронштейны поддержки
  • Теневая разметки линии реза

Комплектация

  • станок в одном из базовых вариантов
  • свободно настраиваемые кронштейны 1000 mm, с T-пазом и линейкой
  • угловые упоры, левый и правый 1000 mm, с T-пазом и линейкой
  • легко переустанавливаемые опорные поверхности переднего стола из нержавеющей стали
  • механизм настройки зазора между ножами со шкалой
  • педаль управления
  • трехфазная вилка стандарта EU/ 32 Amp с кабелем 5м

Технические характеристики

Модель MSC/BV 200 MSC/BV 250 MSC/BV 310 MSC/BV 400 MSC/BV 450
Длина резки, мм 2040 2540 3140 4040 4540
Толщина листа, сталь (σв < 400 МПа), мм 4,0 3,5 3,0 2,5 1,5
Толщина листа, алюминий (σв < 250 МПа), мм 6,0 5,5 4,5 4,0 2,5
Толщина листа, нержавейки (σв < 600 МПа), мм 2 2,5 2 1,5 1
Количество резов в минуту 27 27 27 27 27
Угол резки, град. 2°14' 1°74' 1°4' 1°1'
Номинальная мощность, кВт 3,7 3,7 3,7 3,0 3,0
Размеры, мм (ДхШхВ) 2500x
2592x
1430
3000x
2592x
1430
3625x
2592x
1430
4500x
2592x
1430
5000x
2592x
1430
Масса, кг 2350 2550 2900 3350 3650
