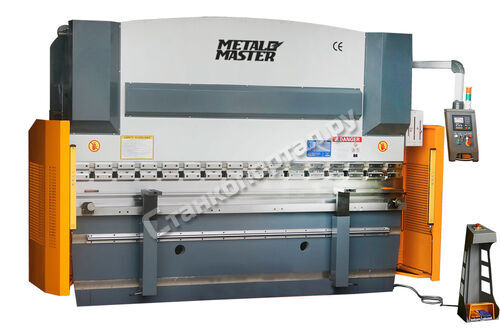

Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
Мощные гидроцилиндры и надежная гидравлическая система позволяет производить операции гибки с высокой скоростью.
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
Конструкцией пресса является прочная жесткая рама, сваренная из стальных плит и прошедшая термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми BFT Automation (Италия), позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем. Станок контроллером ESTUN E20, задающим положение заднего упора и положение ножа, выполняющим пошаговую программу.
Управление работой листогиба осуществляется контроллером ESTUN E200. Контроллер выполняет следующие функции:
При помощи простых передвижных указателей, расположенных на дополнительной панели, можно быстро задать высоту подъема ножа и установить границу переключения скорости подачи и рабочего хода пауансона.
На вертикальном гибочном прессе HPJ реализована простая ручная (клиновая) система компенсации прогиба балки, предотвращающая возникновение эффекта «саблевидности». В базовой комплектации нож разбит на несколько сегментов равной длины.
На станке установлена одна из наиболее распространенных систем крепления сегментов – AMADA-PROMECAM. Это позволяет, в случае необходимости, легко поменять или подобрать более подходящий для гибки сложного изделия инструмент.
Стол, на котором размещается матрица плоский. Это позволяет устанавливать на гибочный пресс поворотные матрицы любого типа. В базовой комплектации поставляется многоручьевая четырехсторонняя матрица.
Станок оснащен системой задних ограничителей подачи листа с моторизованной подачей. Управление движением ограничителей осуществляется с панели управления. Точная подстройка упора производится по лимбу. Регулировка упоров по высоте производится вручную. Тыльная часть станка закрыта защитной решеткой.
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
На листогибе установлена гидравлическая система BFT Automation (Италия), и гидравлические клапаны OMG (Италия). Гибочный пресс оснащен электрикой Siemens. На станке установлен манометр и регулятор усилия пресса, позволяющие точно настраивать листогиб на работу с необходимой толщиной листа.
| Модель | HPJ- 1340K |
HPJ- 2040K |
HPJ- 2540K |
HPJ- 2563K |
HPJ- 3263K |
HPJ- 2580K |
HPJ- 3280K |
HPJ- 4080K |
| Усилие, тонн | 40 | 40 | 40 | 63 | 63 | 80 | 80 | 80 |
| Длина рабочего стола, мм | 1320 | 2000 | 2500 | 2500 | 3200 | 2500 | 3200 | 4000 |
| Расстояние между колоннами, мм | 1120 | 1800 | 2300 | 2260 | 2960 | 2240 | 2940 | 3740 |
| Глубина зева, мм | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 250 |
| Ход пуансона | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Расстояние между столом и траверсой, мм | 340 | 340 | 340 | 355 | 355 | 355 | 355 | 355 |
| Скорость опускания/ рабочая/обратного хода, мм/с |
80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Мощность двигателя, кВт | 4 | 4 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 |
| Габариты, ДхШхВ, мм | 1950× 1600× 2070 |
2555× 1600× 2070 |
3100× 1500× 2200 |
3100× 1600× 2280 |
3800× 1725× 2355 |
3100× 1725× 2280 |
3900× 1700× 2300 |
4700× 1765× 2400 |
| Вес, кг | 2200/ 2450 |
3500/ 3750 |
3850/ 4150 |
4800/ 5100 |
5600/ 5950 |
6000/ 6300 |
6600/ 6950 |
7800/ 8200 |
| Модель | HPJ- 25100K |
HPJ- 32100K |
HPJ- 32125K |
HPJ- 32160K |
HPJ- 32200K |
HPJ- 32250K |
HPJ- 32300K |
HPJ- 32400K |
| Усилие, тонн | 100 | 100 | 125 | 160 | 200 | 250 | 300 | 400 |
| Длина рабочего стола, мм | 2500 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 |
| Расстояние между колоннами, мм | 2100 | 2910 | 2910 | 2830 | 2800 | 2850 | 2720 | 2800 |
| Глубина зева, мм | 320 | 320 | 320 | 320 | 320 | 400 | 400 | 400 |
| Ход пуансона | 120 | 120 | 120 | 200 | 200 | 250 | 250 | 320 |
| Расстояние между столом и траверсой, мм | 415 | 415 | 415 | 455 | 455 | 560 | 560 | 560 |
| Скорость опускания/ рабочая/обратного хода, мм/с |
100 | 100 | 100 | 160 | 160 | 200 | 200 | 270 |
| Мощность двигателя, кВт | 7,5 | 7,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 |
| Габариты, ДхШхВ, мм | 3200× 1850× 2560 |
3900× 1850× 2700 |
3900× 1850× 2700 |
3900× 1950× 2650 |
3900× 2200× 3000 |
3950× 2280× 3100 |
4000× 2300× 3500 |
3800× 2680× 3440 |
| Вес, кг | 7300/ 7700 |
8100/ 8500 |
8150/ 8500 |
12000/ 12400 |
14500/ 14950 |
16000/ 16500 |
21000/ 21500 |
30000/ 30600 |
