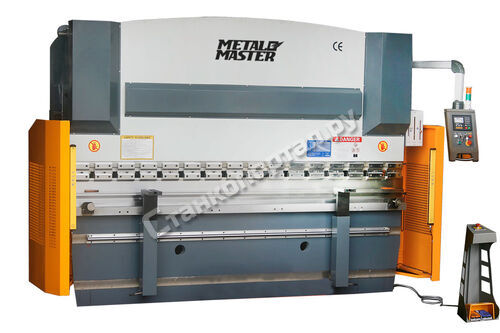

Вертикально - гибочный пресс MetalMaster HPJ-K 1340 с ЧПУ

Код товара: 005068

MetalMaster HPJ-K 1340
Код товара: 005068

Производитель: MetalMaster

Страна: КНР

Гарантия: 12 мес.

Уточнить наличие

Описание

Особенности гидравлического вертикального-гибочного пресса MetalMaster HPJ-k

  • Оптимальное сочетание цены и качества

Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.

  • Широкий спектр функциональных характеристик

Большой выбор размеров и функций позволяет выполнить практически любые требования производства.

  • Высокая производительность

Мощные гидроцилиндры и надежная гидравлическая система позволяет производить операции гибки с высокой скоростью.

  • Надежность и износостойкость конструкции

Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.

  • Точность и простота настройки на работу с необходимой толщиной листа

Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

  • Простота в использовании

На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.

  • Безопасность

Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в  опасную зону.

Конструкцией пресса является прочная жесткая рама, сваренная из стальных плит и прошедшая термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми BFT Automation (Италия), позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем. Станок контроллером ESTUN E20, задающим положение заднего упора и положение ножа, выполняющим пошаговую программу.

Комплектация

  • Гидравлическая система: BFT Automation (Италия)
  • Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM
  • Моторизованный задний упор перемещается по линейным направляющим с помощью шарико-винтовой пары ABBA Linear (Тайвань).
  • Задний упор имеет два упорных блока, регулируемых по высоте и расстоянию между ними
  • Две передние поддержки листа с регулируемым перекидным ограничителем подачи.
  • Выносная педаль управления с кнопкой аварийной остановки.
  • Контроллер ESTUN E20 (управление осью Y с точностью до 0,1 мм, управление осью Х с точностью до 0,1 мм) Пошаговое программирование и выполнение программ в автоматическом режиме
  • Инструкция по эксплуатации и обслуживанию станка

Технические характеристики

Модель HPJ-
1340K
HPJ-
2040K
HPJ-
2540K
HPJ-
2563K
HPJ-
3263K
HPJ-
2580K
HPJ-
3280K
HPJ-
4080K
Усилие, тонн 40 40 40 63 63 80 80 80
Длина рабочего стола, мм 1320 2000 2500 2500 3200 2500 3200 4000
Расстояние между колоннами, мм 1120 1800 2300 2260 2960 2240 2940 3740
Глубина зева, мм 200 200 200 250 250 250 250 250
Ход пуансона 100 100 100 100 100 100 100 100
Расстояние между столом и траверсой, мм 340 340 340 355 355 355 355 355
Скорость опускания/
рабочая/обратного хода, мм/с
80 80 80 80 80 80 80 80
Мощность двигателя, кВт 4 4 4 5.5 5.5 7.5 7.5 7.5
Габариты, ДхШхВ, мм 1950×
1600×
2070
2555×
1600×
2070
3100×
1500×
2200
3100×
1600×
2280
3800×
1725×
2355
3100×
1725×
2280
3900×
1700×
2300
4700×
1765×
2400
Вес, кг 2200/
2450
3500/
3750
3850/
4150
4800/
5100
5600/
5950
6000/
6300
6600/
6950
7800/
8200

Модель HPJ-
25100K
HPJ-
32100K
HPJ-
32125K
HPJ-
32160K
HPJ-
32200K
HPJ-
32250K
HPJ-
32300K
HPJ-
32400K
Усилие, тонн 100 100 125 160 200 250 300 400
Длина рабочего стола, мм 2500 3200 3200 3200 3200 3200 3200 3200
Расстояние между колоннами, мм 2100 2910 2910 2830 2800 2850 2720 2800
Глубина зева, мм 320 320 320 320 320 400 400 400
Ход пуансона 120 120 120 200 200 250 250 320
Расстояние между столом и траверсой, мм 415 415 415 455 455 560 560 560
Скорость опускания/
рабочая/обратного хода, мм/с
100 100 100 160 160 200 200 270
Мощность двигателя, кВт 7,5 7,5 7,5 11 15 18,5 22 30
Габариты, ДхШхВ, мм 3200×
1850×
2560
3900×
1850×
2700
3900×
1850×
2700
3900×
1950×
2650
3900×
2200×
3000
3950×
2280×
3100
4000×
2300×
3500
3800×
2680×
3440
Вес, кг 7300/
7700
8100/
8500
8150/
8500
12000/
12400
14500/
14950
16000/
16500
21000/
21500
30000/
30600
