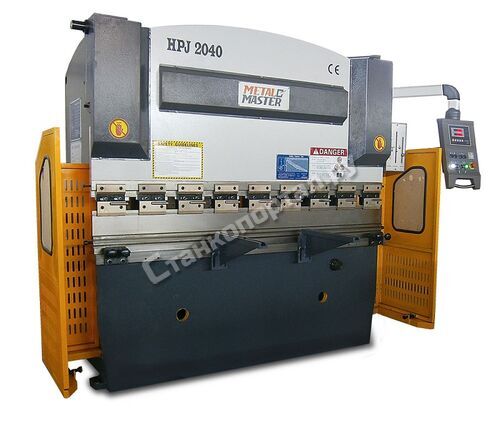

Листогибочные пресс серии HPJ имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется всеми мировыми производителями листогибочных прессов уже несколько десятков лет, и является недорогим и надежным средством для выполнения несложных гибов.
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
Мощные гидроцилиндры и надежная гидравлическая система позволяет производить операции гибки с высокой скоростью.
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
Листогибочные пресс серии HPJ имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется всеми мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для выполнения несложных гибов. Конструкцией пресса является прочная жесткая рама, сваренная из стальных плит и прошедшая термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми BFT Automation (Италия), позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем. Станок оснащен цифровым индикатором ESTUN E10, отображающим положение заднего упора и положение ножа. Установка погружения ножа в матрицу, а также граница переключения скорости подачи на рабочую скорость и высота подъема ножа задается с панели управления. Перемещение заднего упора осуществляется электроприводом с панели управления.
Сбоку от листогиба на поворотном кронштейне расположена панель управления. С панели управления можно задать глубину погружения ножа в матрицу (угол гиба) и перемещать ограничители подачи листа на нужную позицию. Также на панели упрвления расположен переключатель режима работы (толчковый/непрерывный) и таймер установки времени задержки ножа в нижней точке. Панель управления снабжена цифровым индикатором ESTUN E10, на котором отображаются положение ограничителя подачи листа и положение гибочного ножа.
При помощи простых передвижных указателей, расположенных на дополнительной панели, можно быстро задать высоту подъема ножа и установить границу переключения скорости подачи и рабочего хода пауансона.
На вертикальном гибочном прессе HPJ реализована ручная (клиновая) система компенсации прогиба балки, предотвращающая возникновение эффекта «саблевидности». В базовой комплектации нож разбит на несколько сегментов равной длины.
На станке установлена одна из наиболее распространенных систем крепления – AMADA-PROMECAM. Это позволяет, в случае необходимости, легко поменять или подобрать более подходящий для гибки сложного изделия инструмент.
Стол, на котором размещается матрица плоский. Это позволяет устанавливать на гибочный пресс поворотные матрицы любого типа. В базовой комплектации поставляется многоручьевая четырехсторонняя матрица.
Станок оснащен системой задних ограничителей подачи листа с моторизованной подачей. Управление движением ограничителей осуществляется с панели управления. Точная подстройка упора производится по лимбу. Регулировка упоров по высоте производится вручную. Тыльная часть станка закрыта защитной решеткой.
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
На листогибе установлена гидравлическая система BFT Automation (Италия), и гидравлические клапаны OMG (Италия). Гибочный пресс оснащен электрикой Siemens. На станке установлен манометр и регулятор усилия пресса, позволяющие точно настраивать листогиб на работу с необходимой толщиной листа.
| Модель | HPJ 1640 | HPJ 2040 | HPJ 2540 | HPJ 2563 | HPJ 2580 | HPJ 3263 | HPJ 3280 | HPJ 32100 | HPJ 32125 | HPJ 32160 |
| Усилие, тонн | 40 | 40 | 40 | 63 | 80 | 63 | 80 | 100 | 125 | 160 |
| Длина рабочего стола, мм | 1600 | 2000 | 2500 | 2500 | 2500 | 3200 | 3200 | 3200 | 3200 | 3200 |
| Расстояние между колоннами, мм | 1190 | 1590 | 2090 | 2050 | 2240 | 2600 | 2600 | 2600 | 2600 | 2600 |
| Глубина зева, мм | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 320 | 320 | 320 |
| Ход пуансона | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 130 | 130 | 200 |
| Расстояние между столом и траверсой, мм | 300 | 300 | 300 | 360 | 360 | 360 | 360 | 390 | 390 | 470 |
| Скорость опускания/ рабочая/обратного хода, мм/с |
50/8/45 | 50/8/45 | 50/8/45 | 50/8/45 | 50/8/45 | 50/8/45 | 50/8/45 | 50/8/45 | 50/8/45 | 50/8/45 |
| Мощность двигателя, кВт | 3 | 5.5 | 5.5 | 5.5 | 7.5 | 5.5 | 7.5 | 7.5 | 7.5 | 11 |
| Габариты, ДхШхВ, мм | 1670x 1270x 1800 |
2070x 1270x 1800 |
2570x 1270x 1800 |
2560x 1725x 2280 |
3100x 1725x 2280 |
3260x 1725x 2280 |
3260x 1810x 2240 |
3260x 1600x 2350 |
3260x 1670x 2400 |
3260x 1940x 2640 |
| Вес, кг | 2200 | 2800 | 3300 | 5000 | 5900 | 5900 | 6600 | 7600 | 7850 | 8000 |
