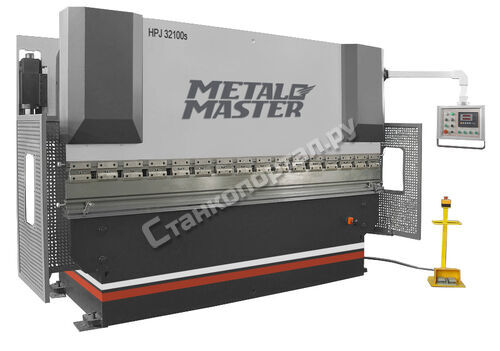

Гидравлический вертикально-гибочный пресс Metal Master HPJ 32100s

Код товара: 005174

Metal Master HPJ 32100s
Код товара: 005174

Производитель: MetalMaster

Страна: КНР

Гарантия: 0 мес.

Уточнить наличие

Описание

Станок представляет собой сварную конструкцию из качественной стали Q235 (аналог Стали 3), рама состоит из левой и правой боковых колонн, рабочего стола, масляного бака, опоры, синхронизирующего вала (торсион производства Германии из высокоуглеродистой стали) и верхней траверсы.

Станок включает в себя систему высокоточной синхронизации крутящего момента через торсионный вал. Две синхронизирующих вилки расположены с обеих сторон траверсы, ход траверсы параллелен рабочему столу, зависимость между рабочей нагрузкой и деформацией при изгибе значительно оптимизирована. Верхний пуансон оснащен механизмом компенсации отклонения угла гиба при помощи клиновых подкладок.

Привод заднего упора осуществляется через направляющую и пару винт-гайка с регулируемыми пальцами заднего упора.

Возможна точная поднастройка перемещения пальцев (0-0,5 мм).

Станок оснащен боковыми и задними защитными дверями. Электронный блок управления ABB отключает питание при открытой задней двери.

Шток поршня: сталь 45#, прошедший обработку закалкой с отпуском, цилиндрическая с никель-фосфорным покрытием (повышенная коррозионная износостойкость, твердость).

Стандартный комплект инструмента: система крепления AMADA-PROMECAM

Пуансон (4 сегментов по 800 мм)

Гидравлическая система включает в себя встроенную гидравлическую систему управления, компактная конструкция позволяет уменьшить длину соединительного трубопровода и обеспечивает надежность и удобство в обслуживании системы. Трубопровод подключен через соединительную муфту, характеризуется прочностью и эстетичным внешним видом. Станок имеет две скорости работы: холостой ход (быстрый) и рабочий ход (медленный).

Усовершенствованная технология и рабочие характеристики, гарантирующие высокую степень безопасности:

Этот станок представляет собой листогибочный пресс с синхронизацией крутящего момента через торсион, принадлежащей к моделям третьего поколения. Предусмотрена регулировка хода заднего упора и верхней траверсы, ручная точная поднастройка пальцев упора и индикация его положения на цифровом дисплее. Устройство цифровой индикации Е10 позволяет управлять передвижением заднего упора по оси Х и верхней траверсы по оси Y без возможности сохранения программ. Положение осей отображаются на цифровом дисплее панели управления. Ось R (регулировка пальца заднего упора по высоте) – управляется вручную.

При помощи простых передвижных указателей, расположенных на дополнительной панели, можно быстро задать высоту подъема ножа и нижнюю точку опускания пуансона в матрицу.

На фронтальной части расположены кронштейны поддержки листа со стопором, облегчающие точное расположение листа на матрице

Технические характеристики

Максимальная рабочая длина гибки, мм3200
Расстояние между цилиндрами, мм2600
Расстояние между столом и верхней балкой, мм395
Масса (брутто), кг7500
