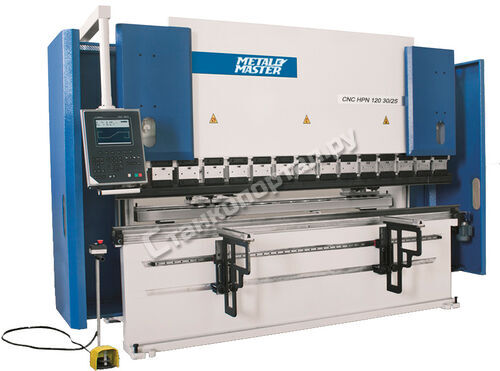

Гидравлический листогибочный пресс с ЧПУ Metal Master Euro Master серии HPN 1235 (INANLAR)

Код товара: 005066

Metal Master Euro Master HPN 1235
Metal Master Euro Master HPN 1235
Код товара: 005066

Производитель: MetalMaster

Страна: КНР

Гарантия: 0 мес.

Уточнить наличие

Описание

Особенности
Пресс имеет жесткую сварную станину, изготовленную из цельнолистового проката. Прокат проходит естественное старение в условиях окружающей среды не менее одного года. После механической обработки и сварки станина подвергается отжигу. После чего сварочные швы дополнительно обрабатываются специальной вибромашинкой. Весь комплекс операций позволяет добиться жесткой монолитной конструкции и сохранить точность (исключить поводки станины) на протяжении всего срока эксплуатации.

Сердце пресса – его гидростанция и цилиндры, изготовленные на высокоточном немецком оборудовании. После шлифовки наносится хонингование и хромирование. Это позволяет увеличить срок службы цилиндров в несколько раз.

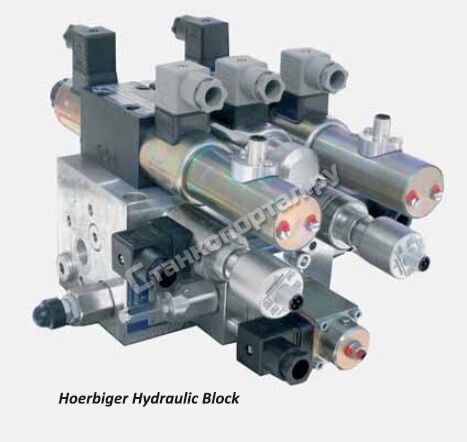

Гидростанция собирается из немецких комплектующих:  блоки и дросселя фирмы HOERBIGER (Германия); гидронасос ECKERLE (Германия).
ШВП и линейные направляющие по осям марки HIWIN (Тайвань). Точность перемещения ±0,01.

Электрические компоненты европейского производства: привода и серводвигатели Schneider Electric (Франция), электрика Schneider Electric и ABB (Швейцария).

За счет высокоточного парка металлообрабатывающего оборудования достигнута точная повторяемость производимых станков. Производство сертифицировано по стандартам TSE, ISO 9001:2000 и CE European Standards.

Опции

Система бомбирования:

  • Ручное бомбирование.
  • ЧПУ бомбирование  (ось С).

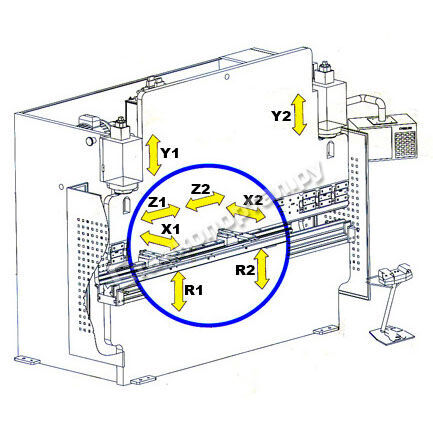

Задний упор:

  • Ось R (250 мм ход)
  • X1+X2
  • R1+R2
  • Z1+Z2
  • Задний упор 1000 мм

Контроллер:

  • CYBELEC DNC 880 PS 2D GRAF?C DISPLAY (PC?1200?2D) (4 оси)
  • CYBELEC DNC 880 PS 2D GRAF?C DISPLAY (PC?1200?2D) (7 осей)
  • CYBELEC MODEVA 10S 2D GRAF?C DISPLAY (PC?1200?2D)
  • CYBELEC MODEVA 12S 3D GRAF?C DISPLAY (PC?1200?3D)
  • DELEM DA 52 GRAPGICAL 2D CONTROLLER
  • DELEM DA 56 GRAPGICAL 2D CONTROLLER

Безопасность:

  • SICK V4000 лазерная система безопасности задней зоны.
  • DFS фотоэлектрическая лазерная система безопасности.
  • AKAS LASER SAFETY IILC2000.

Другие опции:

  • Охладитель масла.
  • Нагреватель масла.
  • Глубина зева 500 мм.
  • Гидравлический зажим инструмента PROMECAM.
  • Дополнительная скользящая поддержка.
  • Подготовка для работы в тандеме.
  • Дополнительный палец заднего упора.
  • Централизованная система смазки.

Графический контроллер Cybelec DNC 600 S 2D

Простой  в использовании:

  • Графический дисплей 2D с высоким разрешением 9,4?.
  • Легкая настройка и использование, отвечающие потребностям оператора.
  • Быстрый ввод данных с помощью эргономической клавиатуры с большими клавишами.
  • Графическое представление детали 2D.

Удобен в процессе эксплуатации:

  • Программирование всех деталей на одной странице.
  • Легкая установка и обучение.
  • Контекстные подсказки и всплывающие сообщения с предупреждениями.
  • 99 повторяемых изгибов.
  • Библиотека данных на верхние и нижние инструменты.
  • Точное расположение механизма посредством  контроля с обратной связью скорости, давления и параллельности.
  • Функция резервного копирования программ, библиотека данных на инструменты и параметры станка со стандартным программным обеспечением для резервного копирования Cybelec.
  • Связь со станком посредством полнофункционального графического программирования в офисе со стандартным программным обеспечением PC 1200 2D (оффлайновое программное обеспечение).

Мощный:

  • Все основные функции.
  • Управление безопасностью СЕ.
  • Легкая связь.
  • Выбор более 20 языков (3 на выбор загружаются в панель).

Правильность с первой детали:

  • Легкая регулировка с точностью посредством простого доступа к параметрам станка.
  • Рабочие параметры последовательной программы для большого количества последовательностей гибки.
  • Ввод коррекции угла и изгиба непосредственно на контроллере.
  •

Комплектация

  • ическое ЧПУ Cybelec DNC 600.
  • Контролирует три оси от ЧПУ (Y1, Y2, X).
  • Система зажима стандартного инструмента PROMECAM с быстросъемным зажимом.
  • Стандартный инструмент.
  • Приводной задний упор.
  • Регулируемые пальцы заднего упора (2 блока).
  • Дюймовая и метрическая система измерения.
  • Подвижная панель управления оператора.
  • Двойная ножная педаль.
  • Боковые защитные ограждения с концевым выключателем.
  • Заднее защитное ограждение с фотодатчиками (САТ.04).
  • Передние скользящие поддержки листа со стопорным устройством (2 шт.).
  • Электричество – 380 В, 50 Гц.
  • Руководство по эксплуатации на русском языке.

Технические характеристики

Максимальная рабочая длина гибки, мм1250
Усилие гибки, т35
Расстояние между цилиндрами, мм1000
Перемещение оси X, мм430
Мощность двигателя, кВт4
Максимальный ход, мм150
Размер стола, мм90х800
Габариты ДхШхВ, мм1750х1870х1000
Масса (нетто), кг2600
