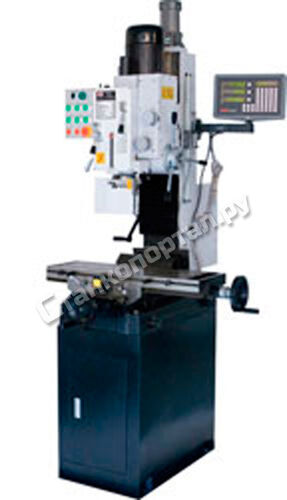

FP-48SPN Вертикально-фрезерный станок PROMA с УЦИ

Код товара: 005620

PROMA FP-48SPN
Код товара: 005620

Производитель: PROMA

Страна: Чехия

Гарантия: 12 мес.

Уточнить наличие

479 100

Как купить дешевле?

Описание

Вертикально-фрезерный станок PROMA FP-48SPN с цифровым измерением применяется на предприятиях занимающихся обработкой корпусов или деталей сделанных из различных материалов (чёрные и цветные металлы и их сплавы). Вы сможете не только выполнять операции по проточке и сверлению, но также при использовании концевой фрезы без особых усилий выполнять обработку кромок.

PROMA FP-48SPN –достойное оборудование для Вашего предприятия.

Ниже будут приведены особенности данного вертикально – фрезерного станка, которые помогут сделать Ваше производство более эффективным.

  • Управление шпинделем станка производится посредством рукояти с пластиковым наконечником – это особенность позволяет руке оператора не соскальзывать в процессе работы.
  • Возможность выбирать оптимальный режим в зависимости от материала обработки (6 скоростей вращения шпинделя).
  • Цифровые дисплеи, которые расположены на панели управления, помогают осуществлять визуальный контроль в течение работы.
  • Также немаловажной особенностью является возможность выполнять фигурную проточку с очень большой точностью (стол свободно перемещается в 2 –ух плоскостях).
  • Благодаря широкому опорному основанию станок всегда находится в устойчивом положении.

И так для Вас наиболее оптимальным решением будет приобретение вертикально – фрезерного станка PROMA FP-48SPN, если необходима точная подача сверла, комфортная работа, точное регулирование скоростей и цифровое управление.

Основные узлы и детали оборудования

  • 1. Электродвигатель главного привода.
  • 2. Фрезерная головка с коробкой передач.
  • 3. Пульт управления.
  • 4. Ручка переключения диапазона скоростей шпинделя.
  • 5. Ручка переключения скорости вращения шпинделя.
  • 6. Шпиндель.
  • 7. Ручка зажима подачи шпинделя.
  • 8. Защитный экран.
  • 9. Стол.
  • 10. Маховик ручной поперечной подачи стола.
  • 11. Маховик ручной продольной подачи.
  • 12. Ручка перемещения фрезерной головки.
  • 13. Ручка подачи шпинделя.
  • 14. Маховичок микроподачи шпинделя.
  • 15. Маховичок выбора скорости подачи шпинделя.
  • 16. Стойка станка.
  • 17. Основание.

Корпусные детали станка FP – 48 SP, стол 9 и основание 17 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка 2 с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 17, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 11. Поперечная подача стола производится вручную с помощью моховика 10.

Дополнительная информация

Внимание! Перед первым включением станка на нём должны быть проведены пусконаладочные работы. Станок должен быть подключён к трёхфазной электрической сети с напряжением 380 В.

Ручками 2 и 3 переключения скорости вращения шпинделя выберите самые низкие обороты. Переключателем режимов работы станка выберите режим сверления. Кнопкой 3 (См. рис. ниже) включения вращения шпинделя по часовой стрелке в режиме сверления включите станок, в случае, если нет посторонних звуков, постепенно увеличивайте обороты шпинделя. Установив максимальные обороты шпинделя, оставьте работать станок без нагрузки в течение 15 минут.

Внимание! Не переключайте скорость вращения шпинделя до полной его остановки!

В случае возникновения каких-либо проблем свяжитесь с сервисной службой компании «ПРОМА» для получения консультаций или для заказа технического обслуживания вашего оборудования.

  • 1. Тумблер переключения режимов работы станка (Сверление / нарезание резьбы).
  • 2. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
  • 3. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
  • 4. Кнопка выключения вращения шпинделя в режиме сверления.
  • 5. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
  • 6. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
  • 7. Кнопка выключения вращения шпинделя в режиме сверления.
  • 8. Кнопка аварийного выключения станка.
  • 9. Индикаторная лампа наличия напряжения на станке.

Комплектация

Оправка для патрона MK 4 В18 1шт
Патрон сверлильный 3-16 В18 1шт
Ручка вертикального перемещения шпиндельной головки 1шт
Штурвал подачи стола 3шт.
Штурвал тонкой подачи шпинделя 1шт.
Ручка для штурвала перемещения стола 3шт.
Ручки для перемещения пиноли шпинделя 3шт.
Ручка для штурвала тонкой подачи шпинделя 1шт.
Штанга М12 для крепления инструмента 1шт.
Соединительный кабель с разъёмом 1шт.
Защитный экран 1шт.
Инструмент:
Ключ сверлильного патрона 1шт.
Ключ торцевой шестигранный 6, 5мм 2 шт.
Ключ рожковый 22 Х 24 1шт.
Клин для снятия инструмента 1 шт.
Отвёртка 1 шт.
Инструкция по эксплуатации

Технические характеристики

Напряжение 400В
Потребляемая мощность 1500Вт
Макс. диаметр сверления 45мм
Диапазон оборотов шпинделя 80-1250 об/мин (6ст.)
Угол наклона фрезерной головки ±90 градусов
Размер стола 800х240мм
Размер основания 400х635мм
Общая высота 1400мм
Конус шпинделя Мк4
Поперечный ход стола 205мм
Продольный ход стола 585мм
Ход шпинделя 130мм
Вылет шпинделя 260мм
Макс. расстояние от шпинделя до стола 425мм
Одно деление нониуса – продольный ход 0,02мм
Одно деление нониуса – поперечный ход 0,02мм
Одно деление нониуса – тонкая подача шпинделя 0,02мм
Т-образный паз стола 16мм
Масса 310кг
