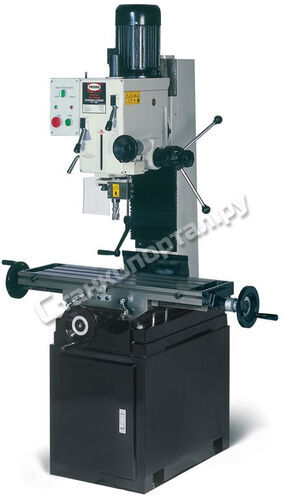

Вертикально-фрезерный станок PROMA FP-45P

Код товара: 005619

PROMA FP-45P
PROMA FP-45P
Код товара: 005619

Производитель: PROMA

Страна: Чехия

Гарантия: 12 мес.

Уточнить наличие

Описание

Вертикально-фрезерный станок PROMA FP-45P позволяет выполнять множество операций (сверление, обработка кромок, проточка), причём делается это всё очень легко и быстро. Нельзя не сказать, что 6 скоростей вращения шпинделя позволяют выбрать нужный режим работы исходя из того, какую операцию необходимо выполнить в данный момент. В качестве дополнительных опций Вы можете купить следующие приспособления: подставку высотой 510мм  или высотой 700мм, а также для более плавного изменения оборотов рекомендуем купить частотный преобразователь FMO-2.

Основные преимущества модели PROMA FP-45P:

  • Безопасность оператора в процессе работы способен обеспечить защитный экран.
  • Рукоять опускания шпинделя удобна в работе и рука с неё не соскальзывает, всё это благодаря пластиковому наконечнику.
  • Возможность выполнения фигурной проточки с очень большой точностью, поскольку стол с лёгкостью осуществляет перемещение в двух плоскостях.
  • Благодаря T – образным пазам Вы можете поставить дополнительное оборудование (держатели или делительная головка), таким образом, Вы значительно расширите возможности станка.
  • Станок обладает необходимой устойчивостью, поскольку его основание можно прикрепить болтами к полу.
  • Высокая точность в сверлении на необходимую глубину.
  • Наличие ящика, в котором Вы сможете хранить инструмент и оснастку.

Благодаря тому, что станок вертикально – фрезерный PROMA FP-45P имеет малые габариты, Вы можете установить его даже в помещениях, которые имеют мало свободного пространства.

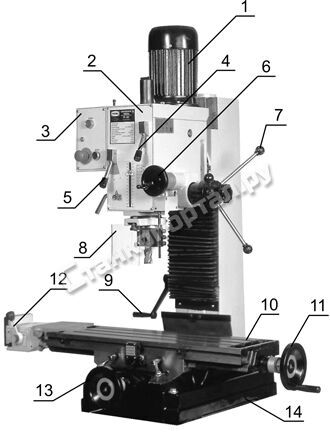

Основные узлы и детали оборудования

1. Электродвигатель главного привода.
2. Фрезерная головка с коробкой передач.
3. Пульт управления.
4. Ручка переключения диапазона скоростей шпинделя.
5. Ручка переключения скорости вращения шпинделя.
6. Маховик микроподачи шпинделя.
7. Ручки подачи шпинделя.
8. Защитный экран.
9. Ручка перемещения фрезерной головки.
10. Стол крестообразный.
11. Маховик ручной продольной подачи.
12. Механическая продольная подача (опция — арт. 25330340)
13. Маховик ручной поперечной подачи.
14. Основание станка

Корпусные детали станка FP – 45 P, стол 10 и основание 14 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка с коробкой передач 2 сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 14, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 12. Поперечная подача стола производится вручную или с помощью электромеханического привода 13.

Дополнительная информация

Перед первым включением станка на нём должны быть проведены пусконаладочные работы. Станок должен быть подключён к трёхфазной электрической сети с напряжением 380 В.

Ручками 5 и 6 переключения скорости вращения шпинделя выберите самые низкие обороты. Кнопкой 1 «START» запустите станок, в случае, если нет посторонних звуков, постепенно увеличивайте обороты шпинделя. Установив максимальные обороты шпинделя, оставьте работать станок без нагрузки в течение 15 минут.

В случае возникновения каких-либо проблем свяжитесь с сервисной службой компании «ПРОМА» для получения консультаций или для заказа технического обслуживания вашего оборудования.

Комплектация

Оправка для патрона MK III В18 1шт
Патрон сверлильный 3-16 В18 1шт
Ручка вертикального перемещения шпиндельной головки 1шт
Штурвал подачи стола 3шт.
Штурвал тонкой подачи шпинделя 1шт.
Ручка для штурвала перемещения стола 3шт.
Ручки для перемещения пиноли шпинделя 3шт.
Ручка для штурвала тонкой подачи шпинделя 1шт.
Штанга М12 для крепления инструмента 1шт.
Соединительный кабель с разъёмом 1шт.
Защитный экран 1шт.
Инструмент:
Ключ сверлильного патрона 1шт.
Ключ торцевой шестигранный 6; 5 2 шт.
Ключ рожковый 22 Х 24 1шт.
Клин для снятия инструмента 1 шт.
Инструкция по эксплуатации

Технические характеристики

Напряжение 400В
Потребляемая мощность 1500Вт
Макс. диаметр сверления 45мм
Диапазон оборотов шпинделя 80-1250 об/мин (6cт)
Угол наклона фрезерной головки ±90 градусов
Размер стола 800х240мм
Размер основания 400х635мм
Общая высота 1400мм
Конус шпинделя Мк4
Поперечный ход стола 205мм
Продольный ход стола 585мм
Ход шпинделя 130мм
Вылет шпинделя 250мм
Макс. расстояние от шпинделя до стола 450мм
Одно деление нониуса – продольный ход 0,02мм
Одно деление нониуса – поперечный ход 0,02мм
Одно деление нониуса – тонкая подача шпинделя 0,02мм
Т-образный паз стола 16мм
Масса 310кг
